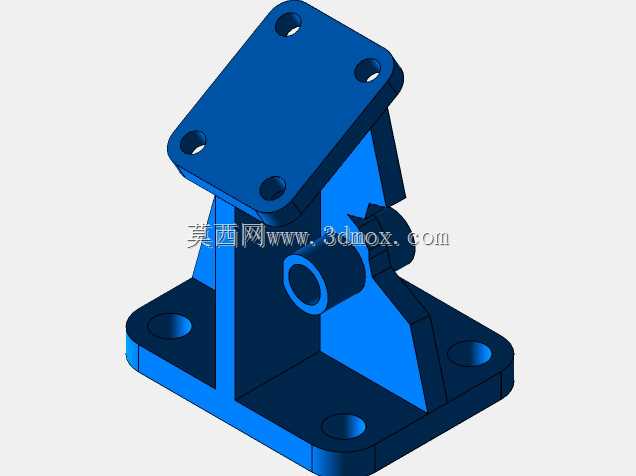

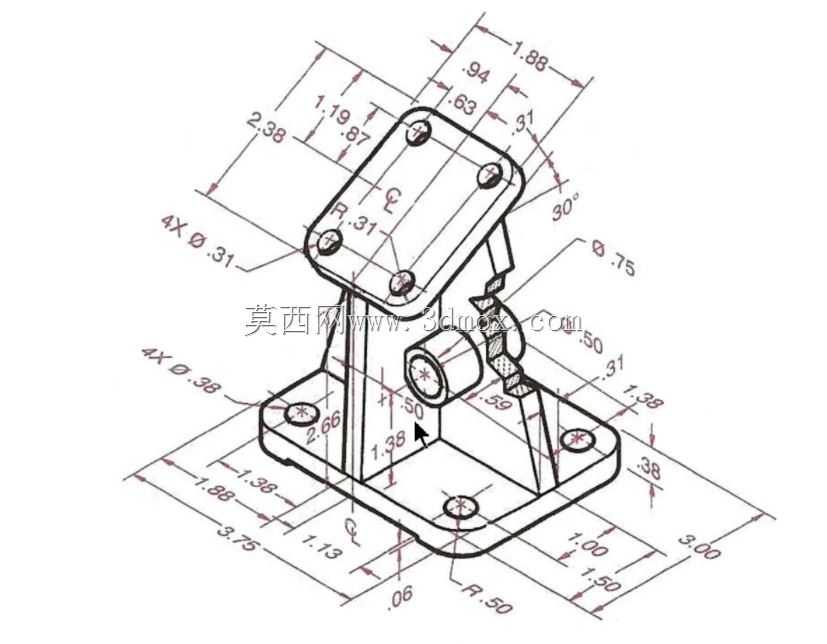

双法兰带侧筒支撑固定支座结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278551
  • 双法兰带侧筒支撑固定支座结构设计
  • 双法兰带侧筒支撑固定支座结构设计

这类双法兰带侧筒支撑支座,多应用在轻工输送线、小型自动化工作站的机架衔接部位,主要承担垂直方向承重与侧向管线、轴类零件的定位衔接作用,上下两个带安装孔的法兰面分别对接底部设备基座与上部待支撑的功能模块,侧部的通孔结构可穿装导向轴、输送辊筒的端轴或者气路管线转接接头,避免额外加装转接件带来的装配累积误差。从结构设计逻辑来看,上下法兰均采用方形切角的轮廓,相比圆形法兰在同安装孔距下能节省更多安装空间,四个安装孔均匀分布在法兰四角,螺栓锁紧后受力均匀,不会出现单侧应力集中导致的支座变形;中间的支撑筋板采用三角加强结构,分别连接上下法兰与侧筒外壁,在不额外增加整体壁厚的前提下,大幅提升垂直方向的抗弯折能力,侧筒的内孔做了同轴度公差约束,保证穿装的轴类零件转动或者滑动时不会出现卡滞。建模过程中,先绘制底部法兰的草图,拉伸生成底座实体后,切除四个沉头安装孔,注意沉孔深度要匹配常用内六角螺栓的头部尺寸,保证螺栓安装后不突出法兰平面;之后绘制上部法兰的草图,考虑到上部安装面可能需要对接不同高度的模块,上部法兰的厚度比底部法兰薄2mm,预留调整垫片的安装空间;接着绘制中间的主支撑立板与两侧三角筋,筋板的厚度根据承重需求设定,所有筋板与法兰、侧筒的衔接处都做了R2的铸造圆角,避免应力集中同时符合铸件的拔模要求;最后绘制侧部的筒状结构,先拉伸生成筒体外壁,再切除内孔,内孔的两端做了0.5mm的倒角,方便轴类零件装配时的导入。安装边界方面,底部法兰的安装孔距适配常用的4040铝型材机架的孔位间距,上部法兰的孔位可对接标准的小型电机安装座或者传感器支架,侧筒的轴线距离底部安装面的高度经过校准,保证穿装的辊筒与输送线的工作面高度差控制在允许公差范围内,整体结构没有多余的突出棱角,所有外露边都做了倒角处理,避免装配时划伤操作人员。
