蝙蝠侠主题标识造型三维结构设计

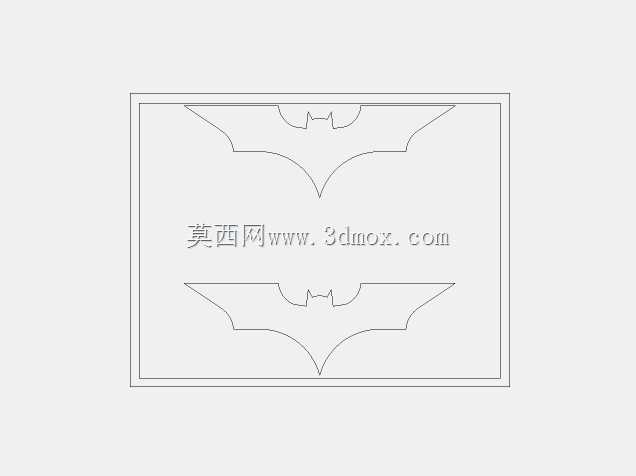

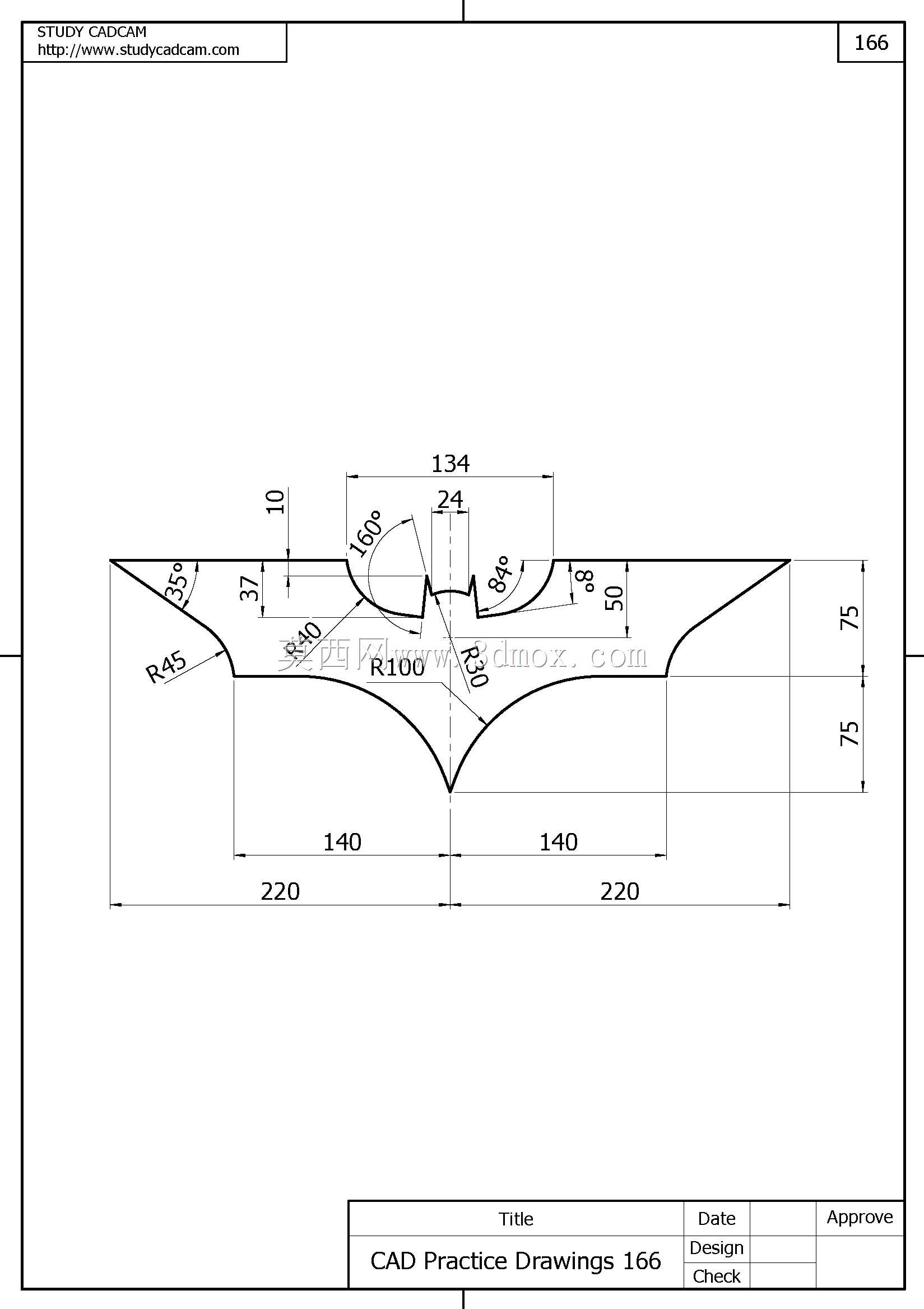

这类IP形象标识造型，常应用于主题展陈装饰、文创周边定制、个性化改装配件等场景，既可以作为独立的装饰摆件加工成型，也能嵌入主题装置的外覆面板做视觉标识使用，实际落地时多采用激光切割、数控铣削或者3D打印工艺完成实体制作，对轮廓精度和曲面顺滑度有明确要求。从设计维度看，整个造型采用完全对称的结构布局，以中心尖点为对称轴，左右两侧的翼展轮廓、圆弧过渡、折线收边完全镜像，这种对称设计一方面能还原经典标识的视觉辨识度，另一方面也能降低后续加工的装夹找正难度，减少加工工序的辅助时间。从图纸标注的尺寸边界来看，整体横向总跨度为440，单侧翼段从中心到外端的长度为220，其中靠近中心的内凹圆弧段单侧跨度140，顶部中心的造型段总宽度134，纵向总高度方向上下对称分布75的尺寸段，所有外轮廓的过渡圆弧分别采用R45、R100等不同半径做顺滑衔接，尖角位置做了小角度的折线收边，避免加工时出现应力集中的锐边，同时也还原了标识本身的锐利视觉感。建模时首先选定基准坐标系，以造型的中心尖点为坐标原点，先绘制单侧的二维轮廓草图，标注清楚各段直线的角度、圆弧的半径与相切约束，确认单侧轮廓完全闭合且无过定义约束后，通过镜像实体命令生成另一侧的完整外轮廓，之后根据实际使用需求给定统一的拉伸厚度，若需要做立体浮雕效果，则在拉伸实体的基础上对翼面做拔模斜度处理，边缘位置添加0.5-1mm的圆角做钝化处理，避免安装使用时划伤操作人员。建模过程中需要重点核对各段圆弧的相切关系，尤其是中心位置160度夹角的内凹结构与两侧R100圆弧的衔接处，要保证曲率连续无折痕，否则加工出的实体表面会出现明显的接刀痕，影响外观质感。对于需要做嵌入式安装的场景，还可以在模型背面添加定位凸台或者安装孔位，凸台的尺寸要匹配安装面板的开槽尺寸，安装孔的位置要避开轮廓的薄壁位置，保证安装后的结构强度。整个模型的壁厚设置要根据加工工艺调整，采用钣金工艺加工时壁厚控制在1-3mm，采用实体铣削加工时壁厚不小于5mm，避免加工过程中出现振刀变形。
