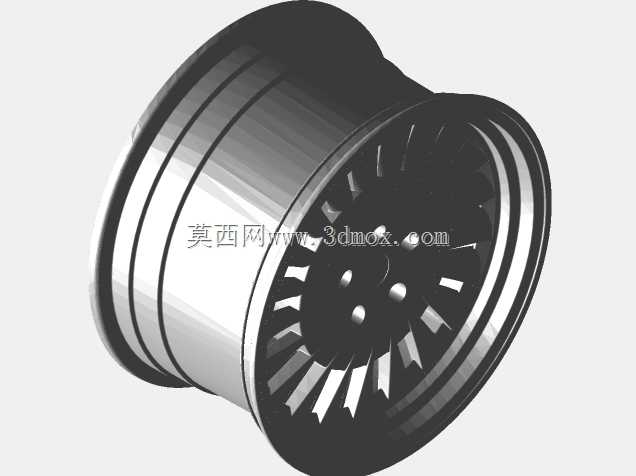

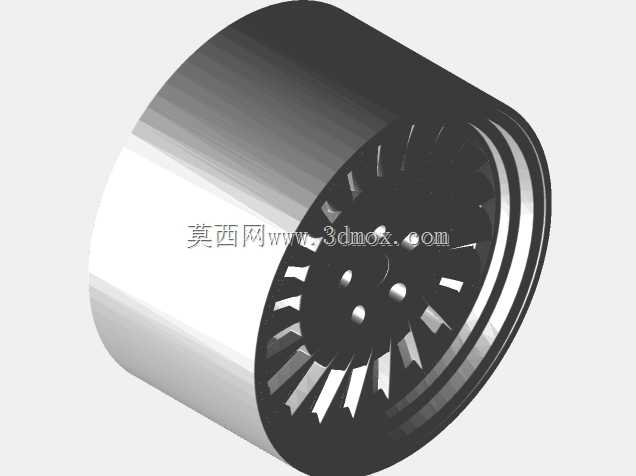

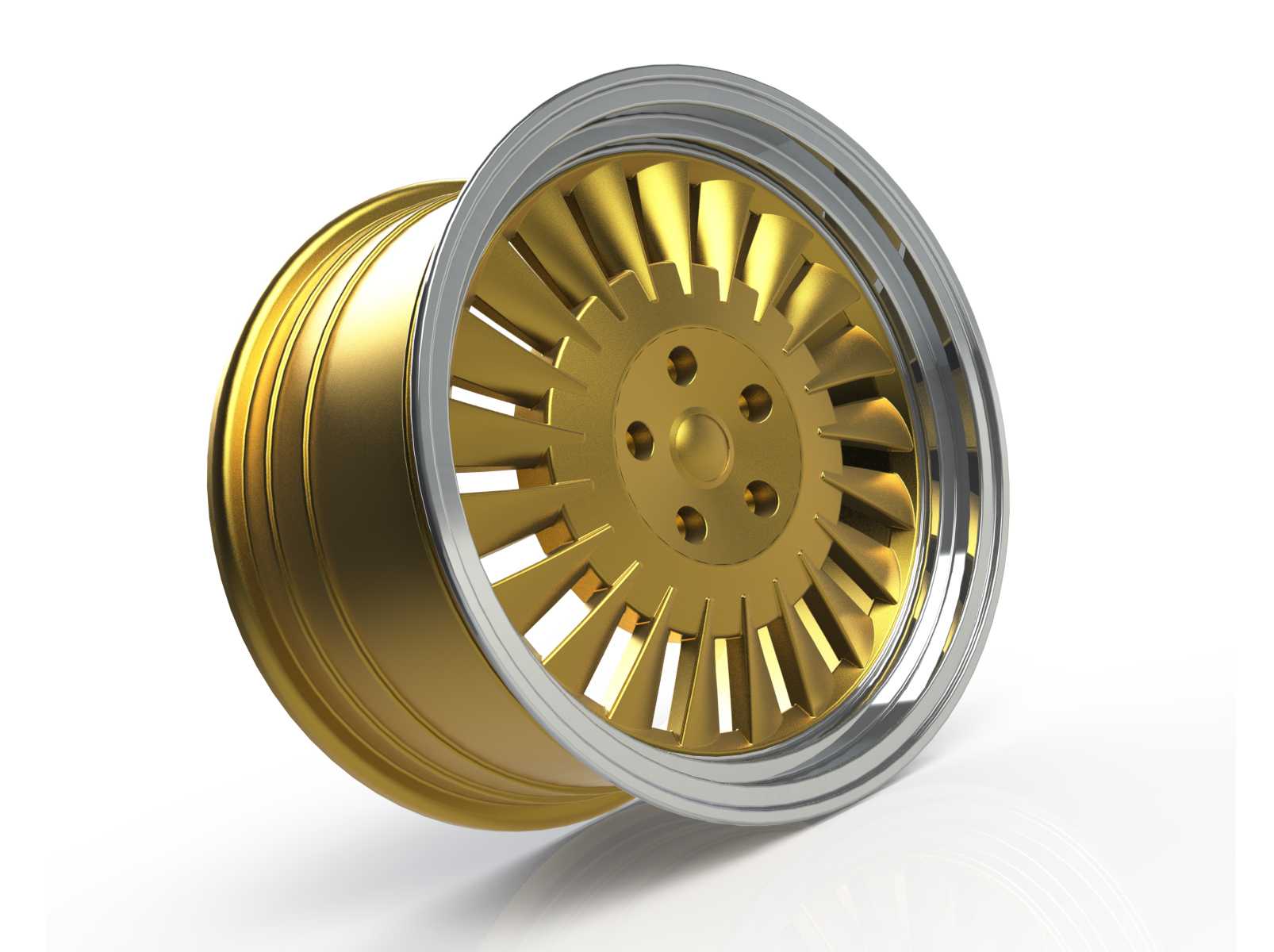

ISPIRI CSR1D款18寸改装轮毂结构

这款轮毂的设计首先要兼顾改装场景下的视觉效果与实际安装适配性，在建模初期需要先明确轮辐的放射式排布逻辑，多辐条的直条造型既要保证每根辐条的受力均匀性，也要预留出刹车卡钳的避让空间，避免装车后出现卡滞问题。建模时先绘制轮辋的基准回转轮廓，通过回转特征生成基础的桶身结构，再处理边缘的亮面抛边结构，1:24的比例设定下要严格控制轮辋的J值、ET值对应的安装边界，确保PCD孔位的分度圆直径与螺栓孔的沉头深度符合对应车型的安装标准，中心孔的定位公差要控制在合理范围内，保证装车后的同轴度。轮辐部分采用阵列特征完成均布，每根辐条的拔模角度要兼顾后期SLA打印的脱模需求，辐条背面的减重槽设计不能过度削减结构强度，要在轻量化与刚性之间找到平衡，金色涂装区域与银色抛边的分界处要做清晰的曲面分割，避免渲染时出现纹理错位。实际应用中这类改装轮毂多用于民用轿车的外观升级，建模时需要考虑轮辋与轮胎的配合止口尺寸，胎圈座的角度要符合行业通用标准，气门嘴的安装孔位要避开辐条遮挡位置，方便后期充气操作。画图过程中先完成整体的骨架草绘，确定轮辐数量、中心孔、螺栓孔的相对位置后，再逐个细化单根轮辐的曲面造型，通过镜像、圆周阵列完成整体结构，最后对轮辋的边缘做圆角处理，消除应力集中的尖角，抛边部分的曲面要做连续的曲率过渡，保证抛光后的金属质感呈现。针对SLA打印的需求，建模时要将所有薄壁结构的厚度控制在打印工艺允许的最小值以上，避免打印过程中出现变形，同时将非必要的内部镂空结构做简化处理，减少打印支撑的添加量，降低后期处理的工作量。安装边界方面，要明确轮毂背面与刹车盘、转向节的配合平面度，螺栓孔的分布要对应不同车型的孔距参数，预留出轮毂盖的安装卡槽位置，保证整体装配的完整性。
