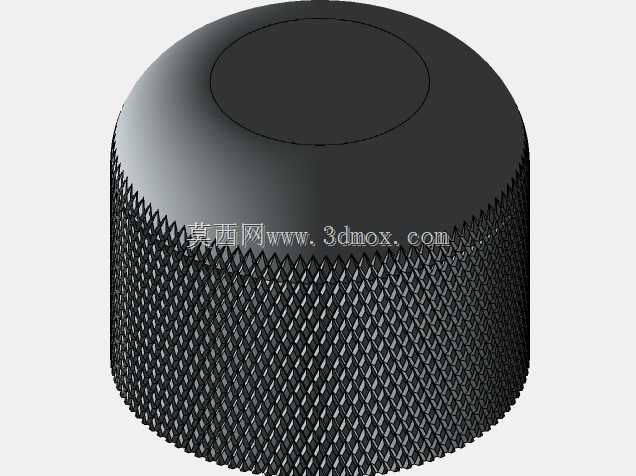

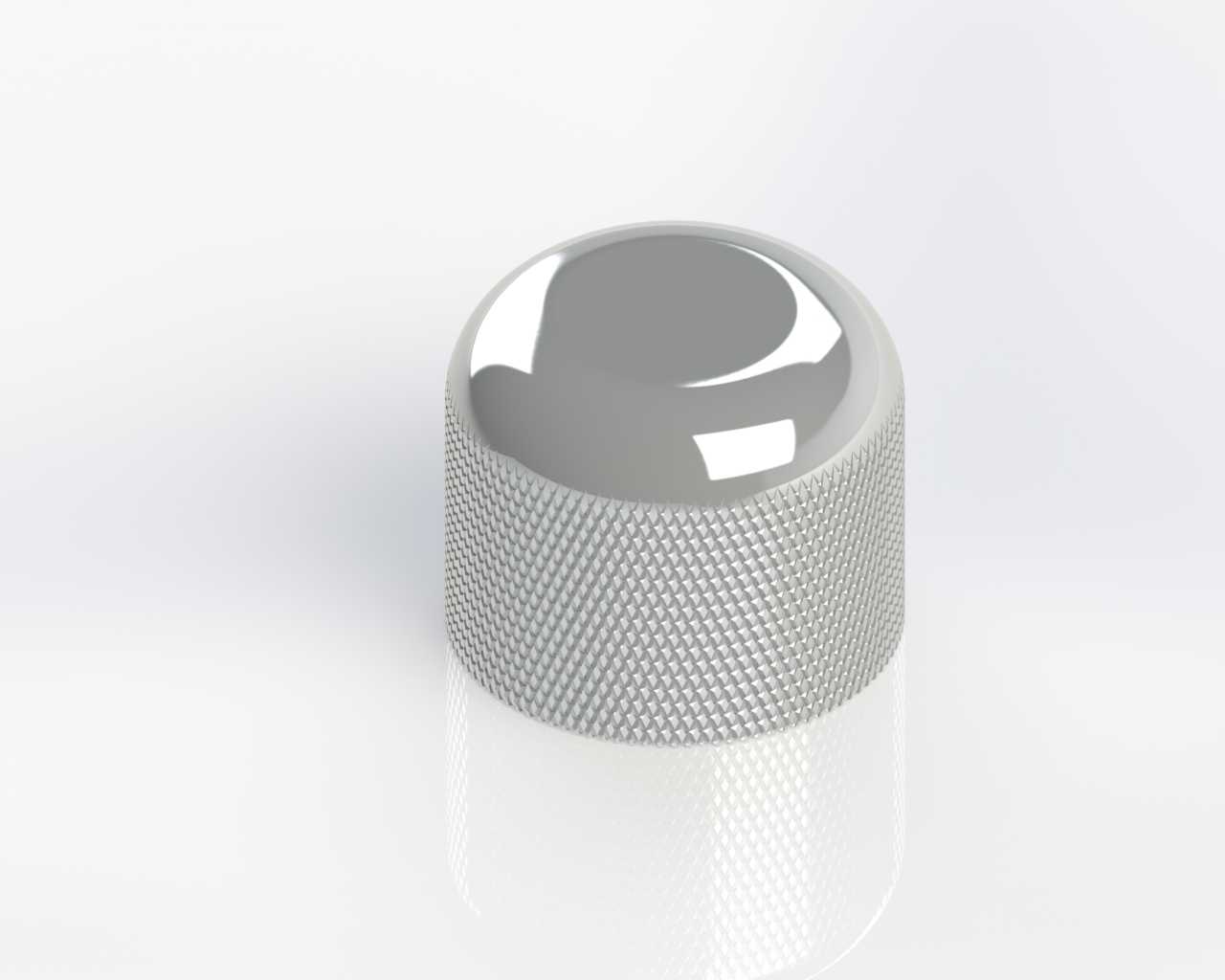

带滚花防滑结构的遥控器调节旋钮

这类滚花旋钮最常出现在工业遥控终端、音频调控设备、小型测试仪器的操控面板上，日常操作时操作人员常戴薄劳保手套，或是手上沾有少量切削液、灰尘，光滑表面的旋钮很容易出现拧动打滑的情况，外圆面的网纹滚花结构就是为了增大接触摩擦力，哪怕戴着手套也能精准控制旋转角度，不会出现调参错位的问题。做结构设计的时候首先要匹配对应电位器或者编码器的安装轴径，旋钮内部的安装孔要做对应D型切面或者定位卡槽，避免旋钮和转轴之间出现空转间隙，顶部的圆弧过渡面一方面是避免尖锐棱边划伤操作人员手指，另一方面也能减少日常落灰的积留，清洁的时候用无尘布一擦就能打理干净。建模的时候先从回转主体入手，先绘制旋钮的截面轮廓线，把顶部的R弧、外圆的直身段、底部的安装让位槽都在草图里标注清楚尺寸，用回转命令生成基础实体之后，再处理外圆的滚花特征，这里不用逐个绘制滚花的微小齿形，先做单个齿的截面沿着螺旋线扫掠，再通过圆周阵列完成整圈滚花的排布，最后做齿根和齿顶的微小圆角，避免应力集中的同时也更符合实际机加工的工艺要求。安装边界上要注意旋钮突出面板的高度不能过高，避免设备搬运过程中被磕碰导致转轴变形，底部要留出足够的让位空间，不能和面板下方的电路板、接线端子产生干涉，滚花的齿距不能做的太密，不然加工的时候滚花刀容易堵屑，也不能太疏，不然防滑效果达不到设计要求，实际选型的时候还要注意旋钮和面板的配色协调性，金属质感的旋钮搭配深色塑料面板，既能提升设备的操控质感，也能让操作人员快速定位调节位置，不会在多旋钮并排的面板上找错调节部件。这类小零件虽然结构不复杂，但直接影响设备的操控体验，建模的时候要把安装配合的公差带考虑进去，安装孔和转轴的配合选过渡配合，既不会因为太松出现晃动，也不会因为过紧导致装配的时候压坏电位器的塑料基座，外圆的滚花深度要控制在合理范围，太深会导致旋钮转动的时候硌手，太浅又起不到防滑作用，最后做完实体之后要做干涉检查，确认旋钮旋转全行程内不会和周边的按键、指示灯产生碰撞。
