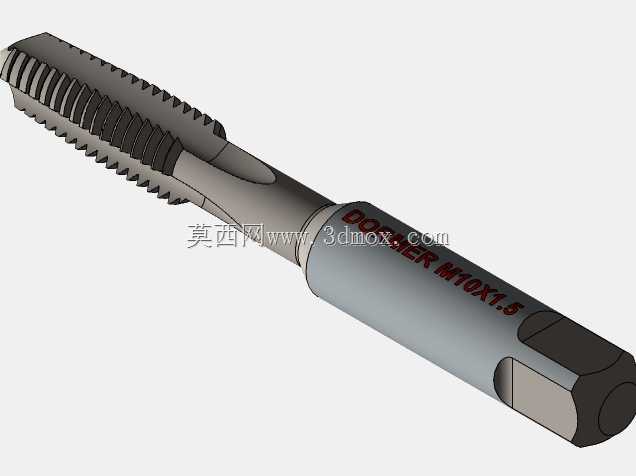

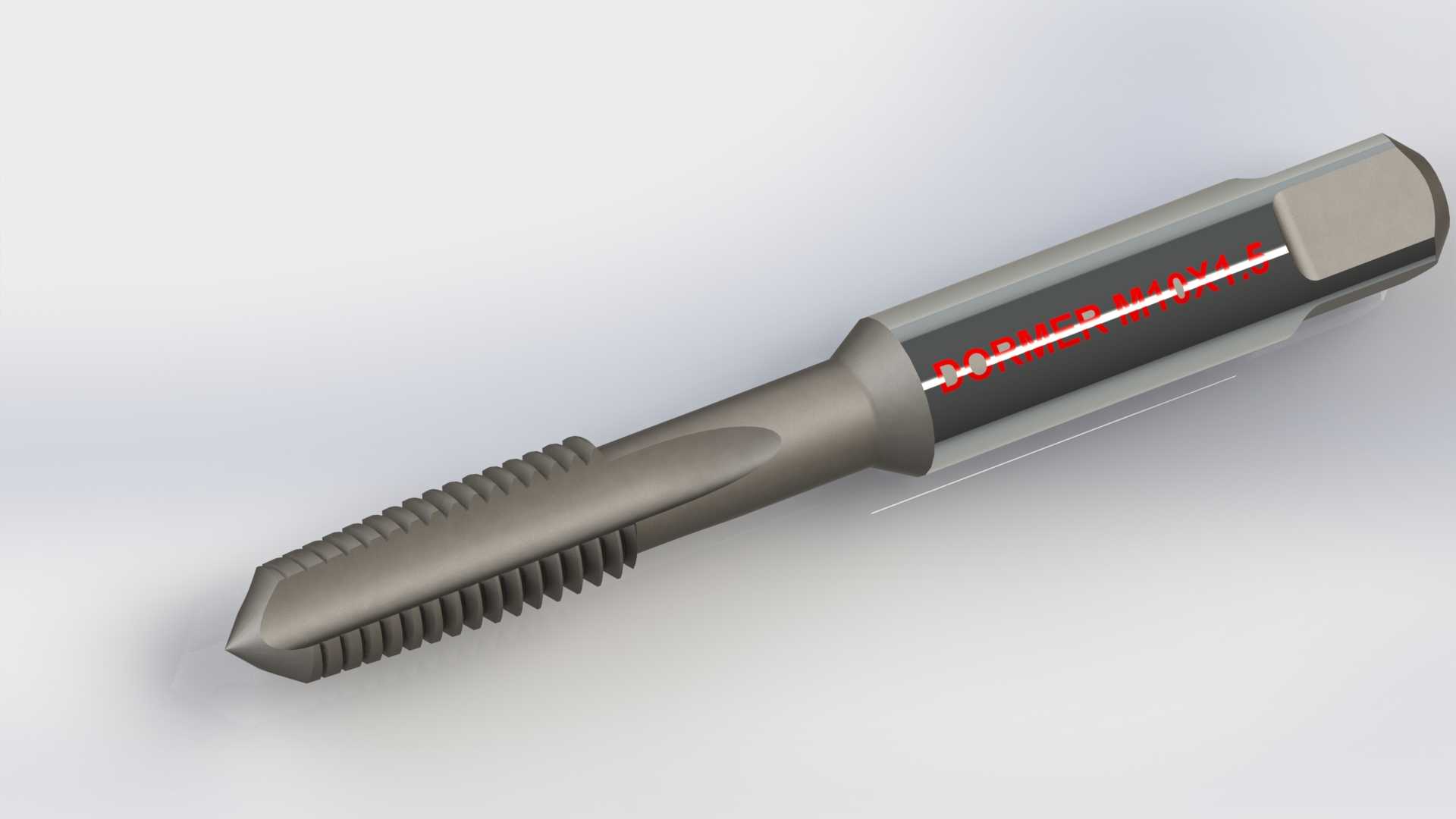

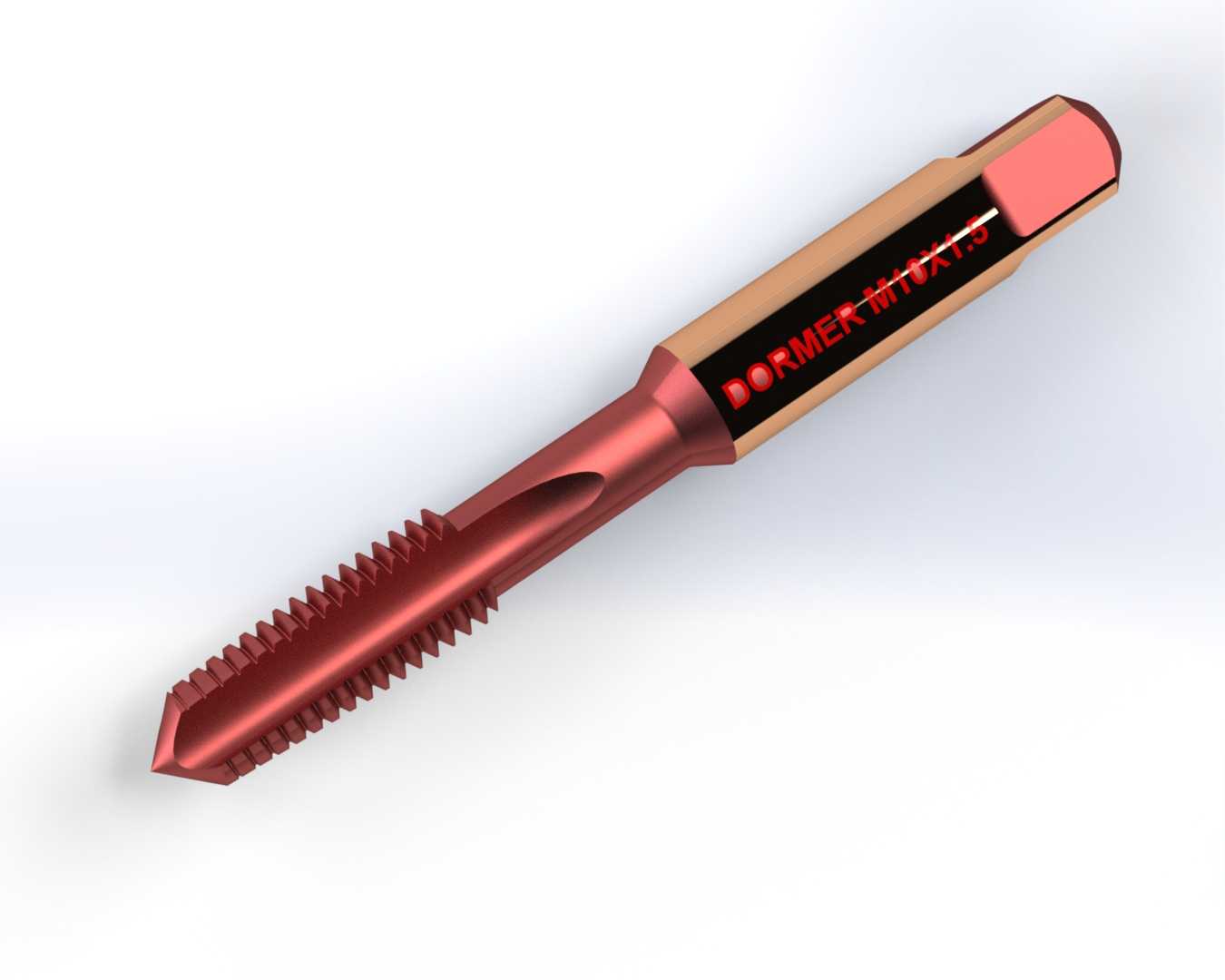

M10x1.5规格先端攻丝钻头结构设计

这款M10x1.5规格的先端丝锥，是内螺纹加工工序里的常用刀具，日常在普通车床、钻床、攻丝机以及加工中心上都能适配使用，针对碳钢、合金钢、有色金属等常见工件材料的通孔内螺纹加工场景，能稳定输出符合公差要求的螺纹成型效果。先端结构的排屑槽设计会把切削过程中产生的切屑向孔的前端推送，不会出现切屑缠绕刀体、刮伤已加工螺纹牙型的问题，相比普通手用丝锥更适合批量机加工的生产场景，能有效降低螺纹烂牙、尺寸超差的不良率。刀体的方尾结构是和攻丝夹头配合的安装部位，建模时需要严格匹配标准夹头的夹持尺寸，保证装夹后无偏摆，避免攻丝时出现螺纹牙距不均、孔口扩径的问题；切削部分的导向锥角经过优化，切入工件时能自动导正，不需要额外加装导向套也能保证螺纹与底孔的同轴度，刃口的后角设计兼顾了切削锋利度和刀体强度，既能降低攻丝时的进给阻力，也能避免刃口过快崩损，提升单支刀具的加工寿命。建模过程中先绘制刀体的回转基体，确定总长度、切削段长度、校准段长度的比例关系，再通过螺旋线扫描切除的方式生成螺纹牙型，这里要注意牙型角、牙距的参数必须和M10x1.5的公制细牙螺纹标准完全匹配，后续再绘制排屑槽的螺旋扫掠路径，切除出排屑空间，最后处理方尾的夹持结构、表面涂层的外观区分，完成整体建模后还要做装配干涉检查，确认刀体和标准攻丝夹头的配合间隙在合理范围内，不会出现装夹卡滞的问题。日常使用中这类丝锥需要匹配对应直径的螺纹底孔，M10x1.5的螺纹底孔通常加工到8.5mm直径，攻丝时根据工件材料选择合适的切削液，能进一步提升螺纹表面光洁度，延长刀具的使用周期。
