食品加工用PSM200糖粉研磨粉碎设备

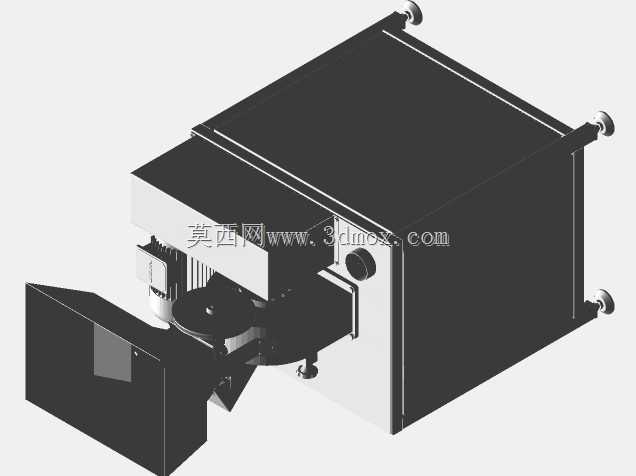

这款糖粉研磨设备主要面向食品加工领域的糖粉生产场景，可将结晶态的白砂糖等原料加工为均匀的粉状糖粉，适配烘焙原料生产、固体饮料配料制备、食品添加剂预处理等多类工况，能稳定输出符合粒度要求的糖粉成品，避免传统人工研磨带来的粒度不均、效率低下问题。从结构设计来看，设备采用上方进料、中部研磨、下方柜体集成的布局，顶部的方锥形料斗设计了足够的倾斜角度，可保证结晶糖依靠自重顺畅进入研磨腔，不会出现架桥堵料的情况，料斗与研磨腔的衔接处设置了流量调节挡板，可根据目标糖粉细度调整进料速度，匹配研磨组件的处理效率。中部的研磨单元采用卧式结构，配套的驱动电机与研磨腔直连传动，减少了传动环节的功率损耗，研磨腔外侧设置了快开式锁紧结构，日常清理、更换研磨配件时无需复杂工具即可开盖操作，设备顶部的急停按钮布置在操作侧的边角位置，操作人员在进料、巡检过程中可快速触达，满足设备安全操作的要求。下方的柜体采用封闭式钣金结构，既可以集成电气控制组件、收集研磨完成的糖粉，也能阻挡研磨过程中产生的粉尘外溢，柜体底部配置了可调式支撑脚杯，可适应不平整的安装地面，调整设备水平度，避免运行过程中出现异常振动。在三维建模过程中，首先需要确定设备的整体安装边界，根据处理能力核算料斗容积、研磨腔尺寸、电机功率的匹配关系，先绘制整体布局草图确定各部件的相对位置，再逐个完成料斗钣金、研磨腔壳体、传动组件、柜体框架、柜门结构、脚杯等零件的建模，建模过程中需要重点关注研磨腔与电机的同轴度配合、料斗与研磨腔的衔接密封结构、柜门的铰链安装位置与开合间隙，完成零件建模后进行总装配，校验各运动部件是否存在干涉，比如研磨转子转动时是否会与腔体内壁碰撞、柜门开合是否会与周边部件冲突，最后对钣金件进行折弯、焊接工艺的结构校验，确保设计的结构可通过常规钣金工艺加工落地，不会出现无法成型的结构。设备运行时，结晶原料从顶部料斗进入研磨腔，经过高速运转的研磨组件冲击、剪切作用将晶体破碎为粉状，符合粒度要求的糖粉通过腔体内的筛网排出进入收集区域，不合格的粗颗粒会留在腔体内继续研磨，直到粒度达标，整个研磨过程处于封闭状态，可减少糖粉泄漏造成的原料浪费与车间粉尘污染。
