垂直反向齿轮结构蒸汽机三维建模

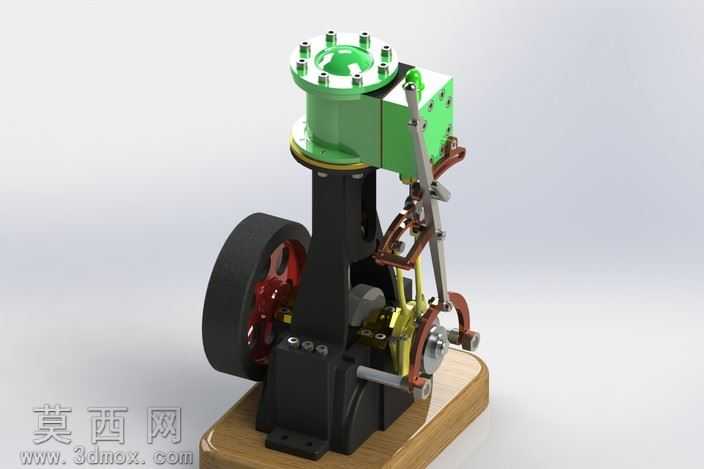

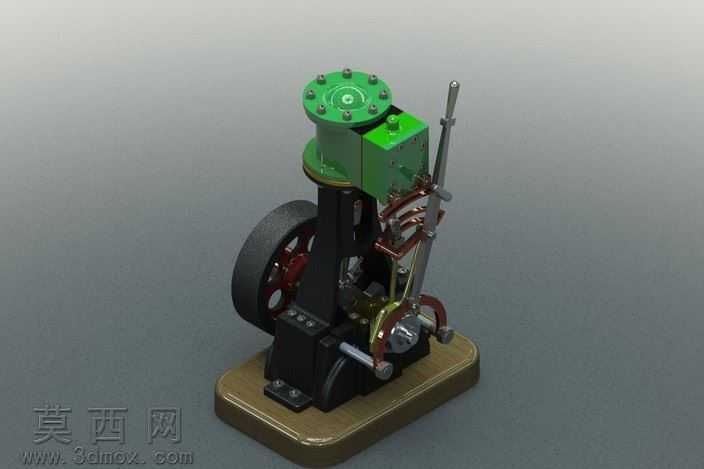

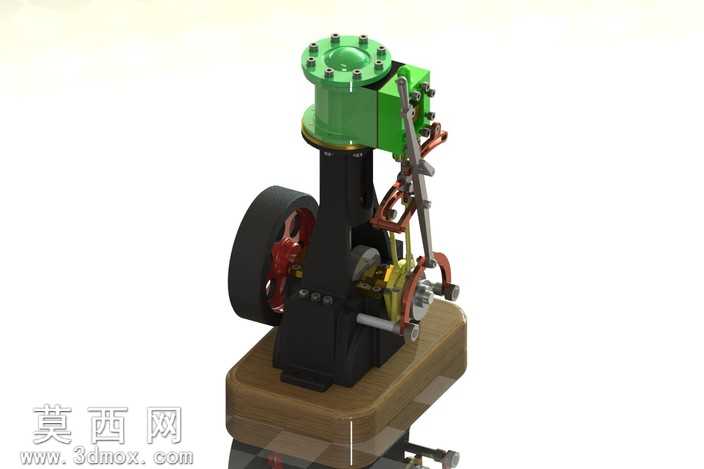

本作品为垂直反向齿轮传动结构的蒸汽机三维建模成果，建模过程严格遵循早期立式蒸汽机的机械传动逻辑，以SolidWorks为核心建模工具完成全零件参数化搭建，从核心的垂直反向齿轮副到外部的机座、气缸、飞轮、连杆配气机构均逐一完成特征建模，保证各零件间的装配约束完全符合真实机械运动逻辑。建模阶段首先完成核心传动齿轮副的参数绘制，精准还原垂直交错轴反向传动的齿形啮合关系，确保齿轮传动比匹配蒸汽机的动力输出需求，后续依次完成气缸体、活塞组件、曲柄连杆机构、偏心配气机构、飞轮、安装底座的独立建模，每个零件的倒角、安装孔位、连接结构均按照机械加工的合理工艺进行设计，避免出现不符合生产逻辑的悬空特征与干涉结构。装配阶段采用自下而上的装配逻辑，先完成齿轮传动副的啮合装配，验证垂直反向传动的运动无干涉后，依次装配曲柄连杆与活塞组件，保证活塞往复运动可通过曲柄转换为飞轮的旋转运动，再完成偏心轮配气机构的装配，还原蒸汽机配气与动力输出的联动逻辑，最后完成外部机壳、紧固件、木质底座的装配，所有标准件均采用对应规格的标准模型，保证装配关系的准确性。渲染阶段针对不同零件赋予贴合真实材质的渲染属性：气缸与上部阀室采用烤漆绿色金属材质，还原早期工业蒸汽机的涂装配色，机座采用哑光黑色铸铁材质体现厚重的金属质感，飞轮轮体采用黑色橡胶材质、轮辐采用抛光红色金属材质区分结构，连杆与传动杆件采用抛光钢材与黄铜材质区分功能部件，底座采用哑光实木材质还原复古展示效果，渲染时采用柔和的影棚布光，突出各部件的结构层次与材质质感，清晰展现垂直反向齿轮副在整机动力传递中的核心位置，完整还原1830年前后立式蒸汽机的典型结构特征，可用于机械原理教学、复古机械结构展示、传动方案参考等场景。
