带端盖结构气动滑台执行机构设计

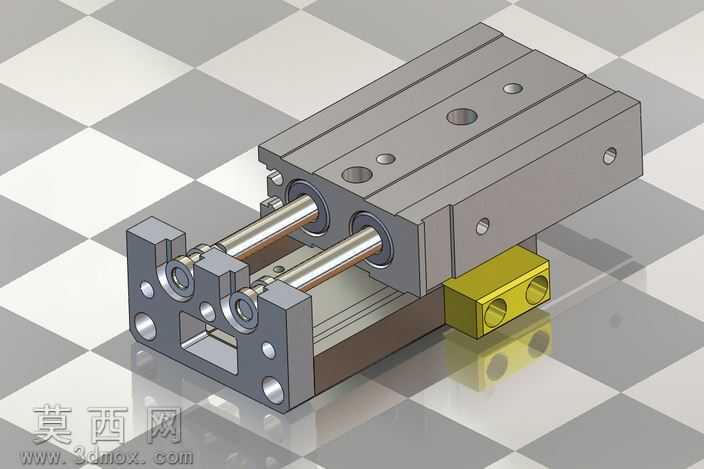

本作品为带端盖结构的气动滑台执行机构三维模型，采用SolidWorks完成全参数化建模，建模过程遵循机械设计通用规范，对各零部件的尺寸公差、装配关系进行了严谨定义，确保模型可直接用于工程参考与二次设计。模型整体采用模块化建模思路，将执行机构拆分为主体缸体、双导向光轴、前端安装端盖、滑动承载台、侧边行程限位块、底部安装基座等独立子零件，每个子零件均单独完成特征建模，通过配合约束完成总装，完整还原了气动滑台的真实装配逻辑。渲染阶段采用白模搭配金属质感材质的表现方式，缸体主体赋予哑光银灰色金属材质，模拟硬质阳极氧化铝合金的表面质感，导向光轴赋予高抛光镀铬金属材质，突出导向部件的高光与顺滑质感，前端端盖与缸体采用同系列哑光金属材质保持视觉统一，侧边行程调节块赋予亮黄色工程塑料材质，既区分功能部件，也还原了工业气动元件常见的配色设计，地面采用棋盘格哑光地面材质，通过光影反射突出模型的立体结构与轮廓细节。结构设计上，该执行机构采用双导杆平行导向结构，相比单导杆结构具备更高的抗扭转能力与负载承载能力，前端带盖结构对导杆端部形成防护，避免运行过程中粉尘、碎屑进入导套配合面，延长元件使用寿命，缸体表面预留的安装孔位符合行业通用安装标准，可直接适配常规自动化设备的安装需求，侧边的黄色限位块可通过调节螺钉调整滑台的行程终点位置，满足不同工况下的行程定制需求。建模过程中对所有配合面进行了干涉检查，确保各运动部件在全行程范围内无卡滞、无干涉，导杆与导套的配合间隙按照实际气动元件的公差标准进行预留，滑动承载台的安装面预留了标准螺纹孔阵列，方便用户根据实际使用需求加装工装夹具。整体模型结构完整，细节还原度高，既可以作为气动元件选型的参考模型，也可直接导入自动化生产线、非标设备的总装文件中使用，帮助设计人员快速完成设备布局与结构验证。
