可调式便携无工装龙门起重吊运装置

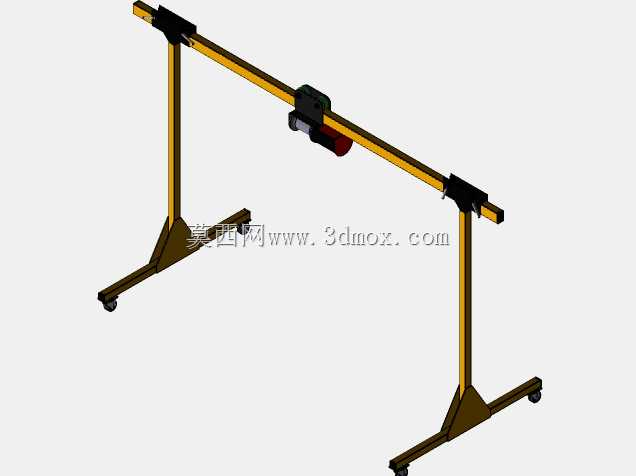

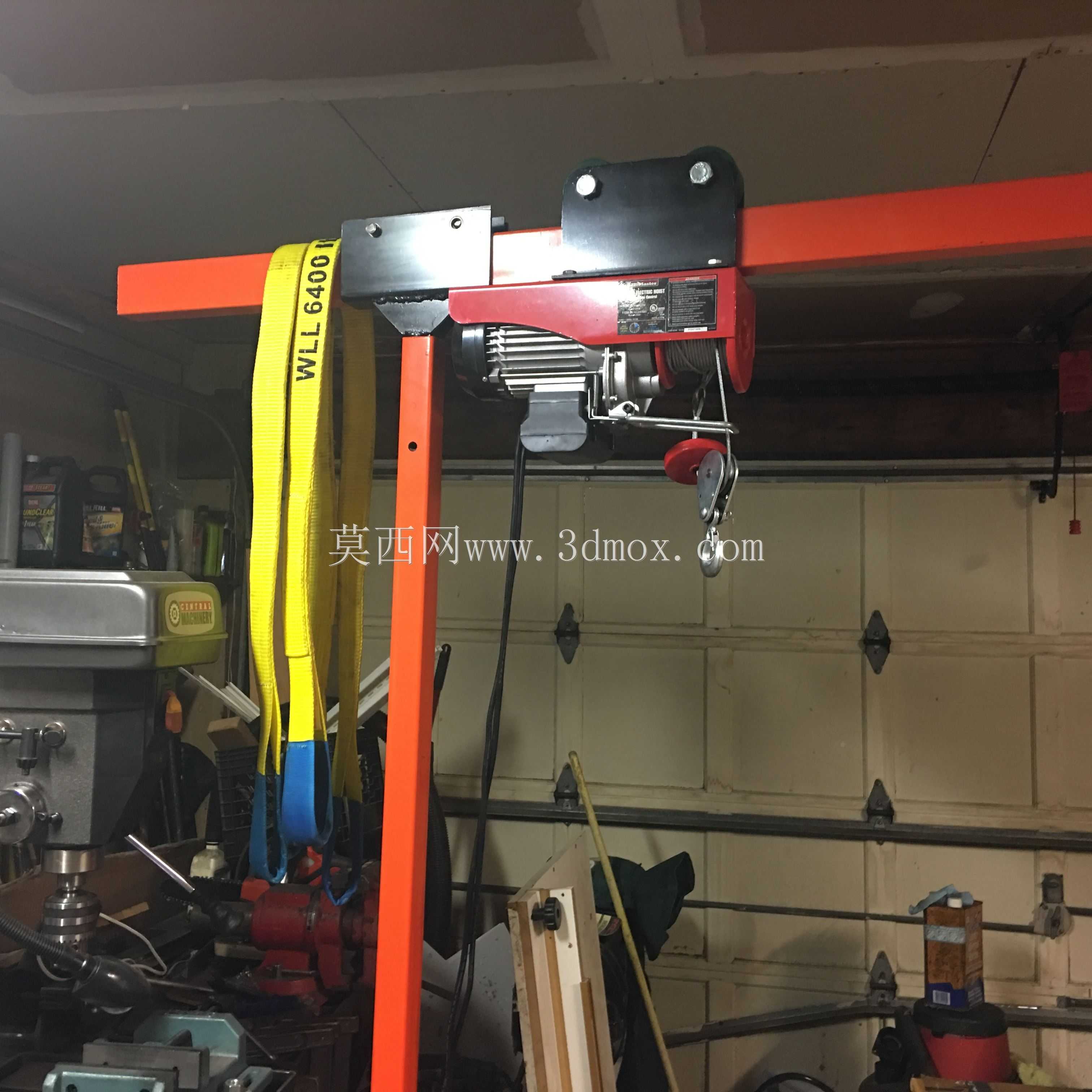

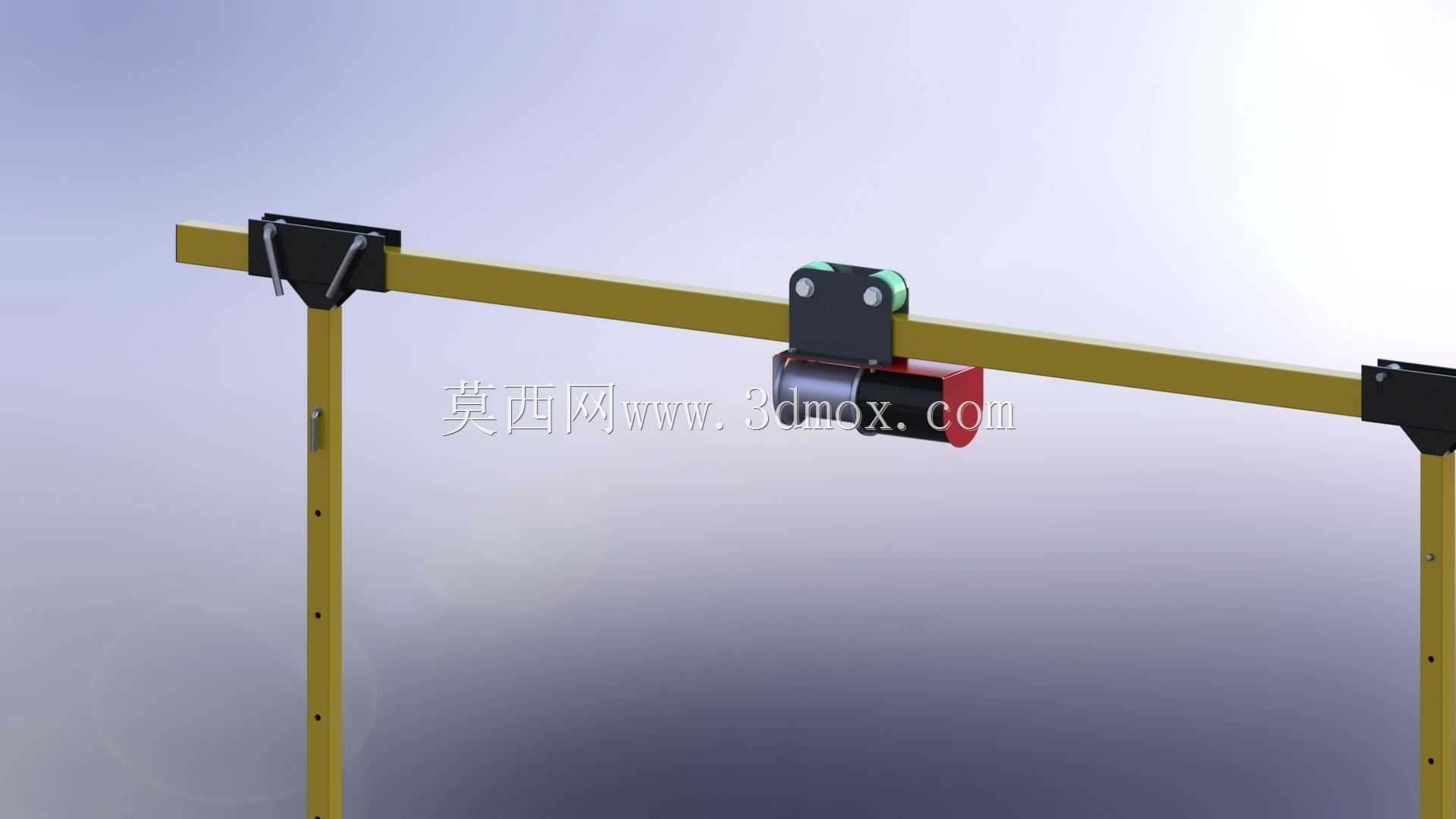

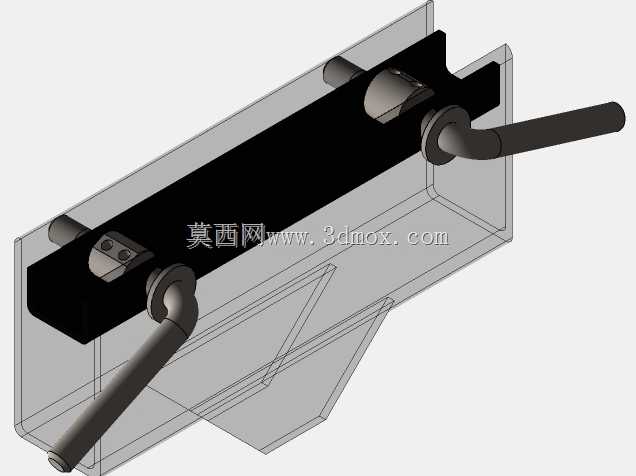

这类小型龙门起重装置主要面向私人车库、小型维修门店、家庭工坊这类没有大型起重设备的场景，解决小空间内重型零部件、维修总成的垂直吊运与短距离移位需求，比如汽修场景下拆卸的发动机总成、变速箱，或是工坊内重型加工工件、工装夹具的移位，不需要依赖厂房固定天车，也不用大型移动式吊机的作业空间，灵活适配小场地的零散起重需求。设计上优先复用现有型材降低加工成本，主体支腿与主梁采用常规方管焊接拼接，仅额外加工少量平板件用于支腿加固、主梁与行走小车的安装连接，不需要定制专用工装夹具就能完成整体装配，支腿与主梁的连接位预留多组调节孔位，可根据作业场地的宽度、所需起吊的高度调整主梁跨度与支腿高度，同时匹配不同额定载荷的电动葫芦，实现起重量的灵活适配，行走小车直接适配矩形管主梁截面，不需要额外加工工字梁配套的行走轮组，降低整体制作难度。建模阶段先确定作业边界参数，先绘制支腿与主梁的方管基础轮廓，预留各连接位的孔位与拼接余量，再绘制加固平板、小车连接座的零件结构，装配时先校验支腿展开后的占地边界，确保常规车库门洞、车间狭窄通道内能顺利通行，再校验主梁在不同跨度下的挠度变形量，匹配对应额定起重量的葫芦安装位，避免过载变形，最后完成电动葫芦、吊装带配套组件的装配干涉检查，确认起吊行程内无结构磕碰，行走小车沿主梁移动全程无卡滞。整体结构拆解后所有零件都可通过常规切割、钻孔、焊接工艺加工，不需要专用加工设备，装配完成后可根据需求拆解转运，适配不同作业点的临时起重需求，支腿底部可加装防滑垫或脚轮，兼顾固定作业的稳定性与短距离移位的便利性，起吊作业时可通过配套吊装带绑定不同外形的工件，适配多类型重物的吊运需求。
