小型台式仪表车床结构设计方案

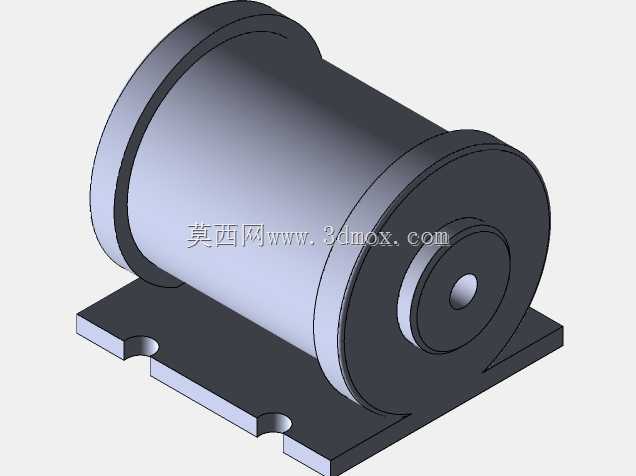

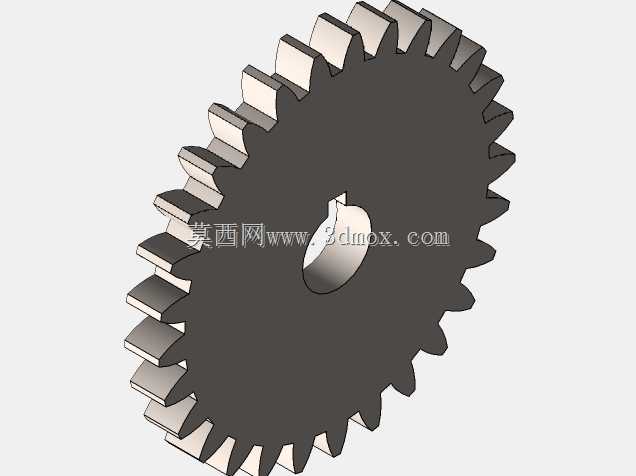

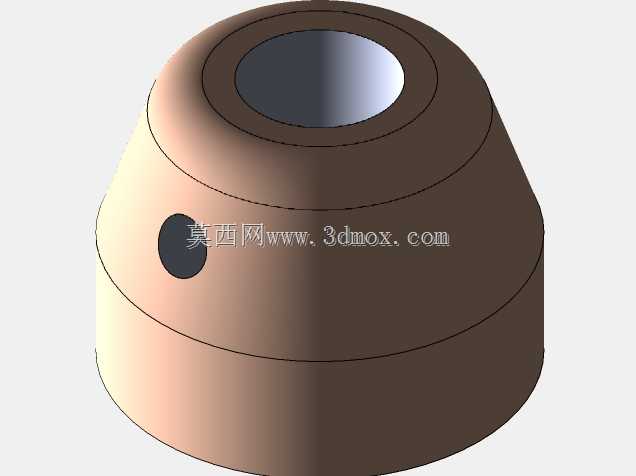

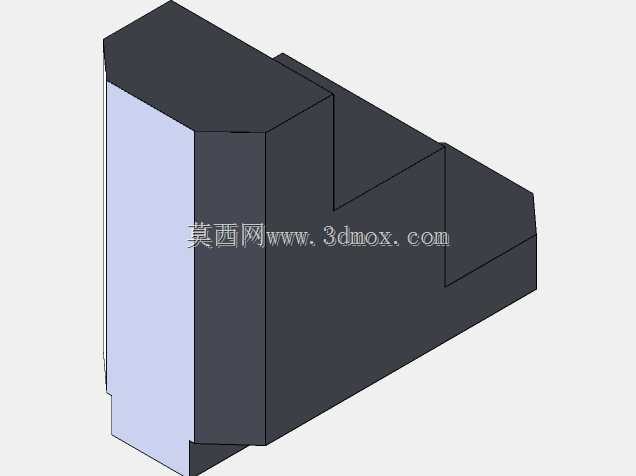

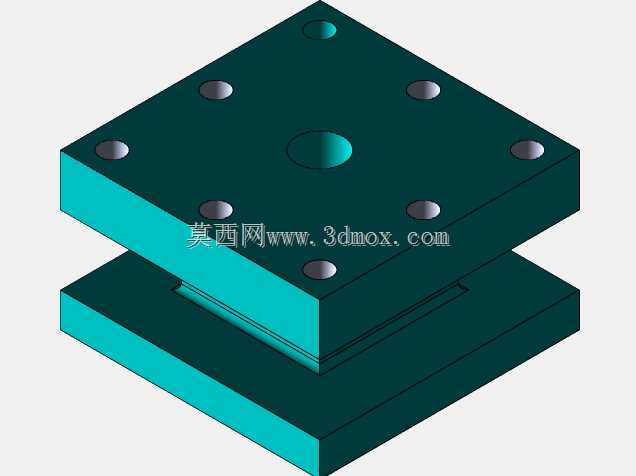

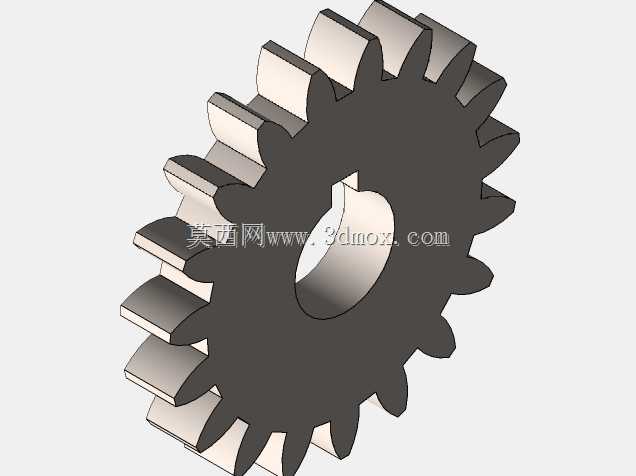

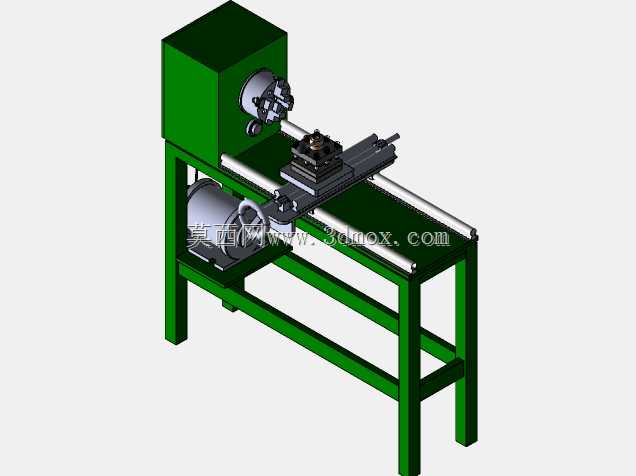

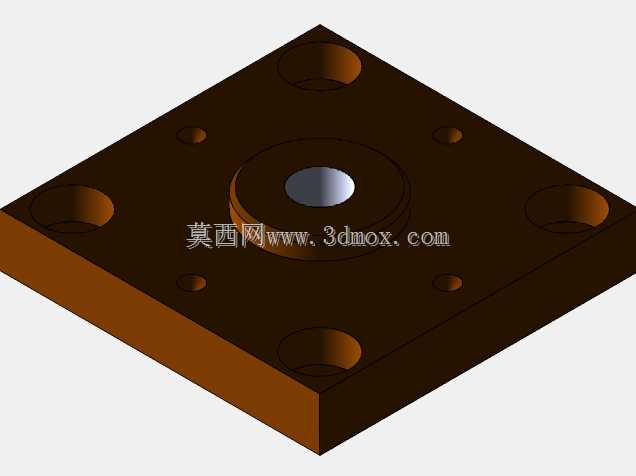

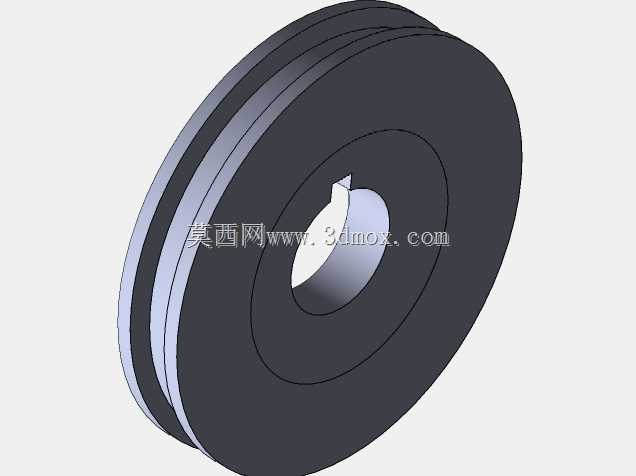

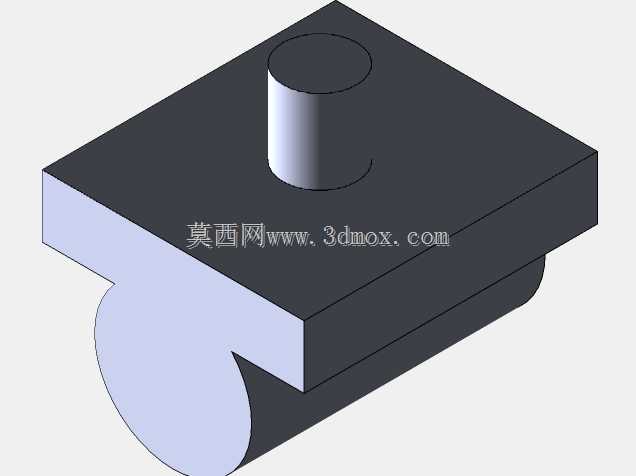

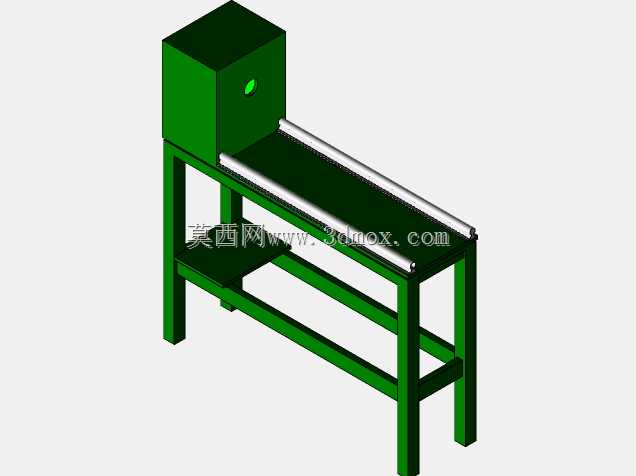

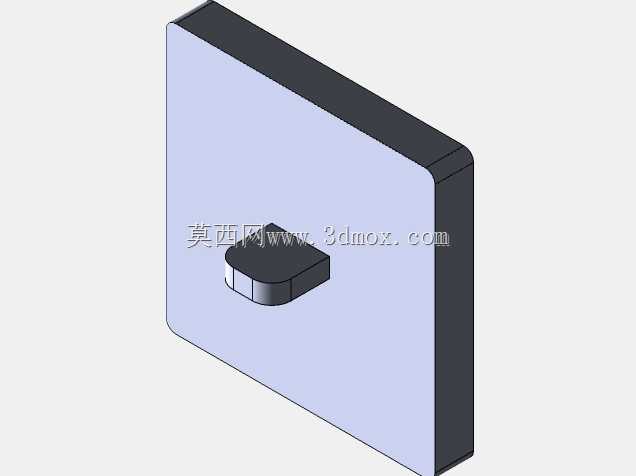

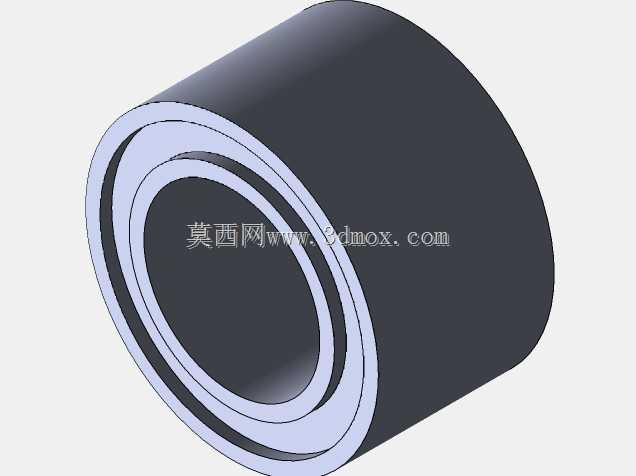

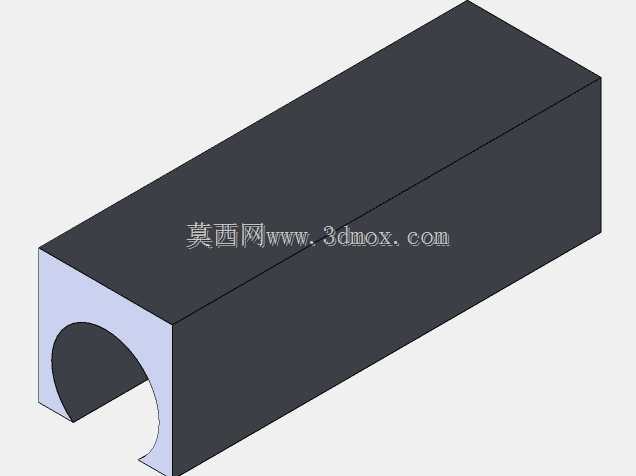

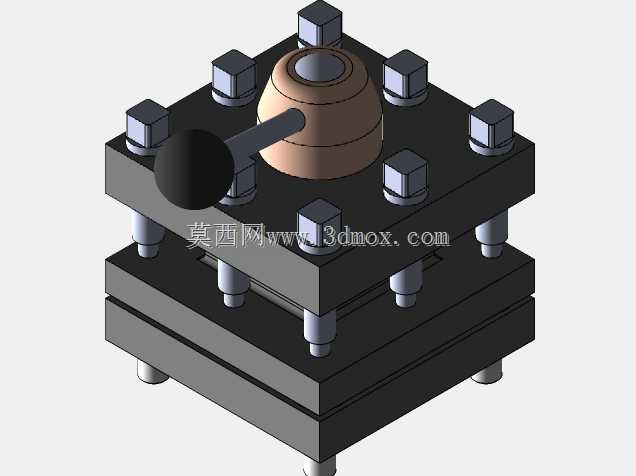

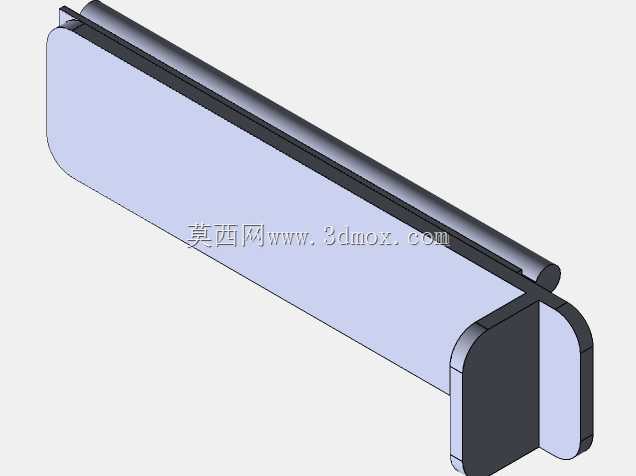

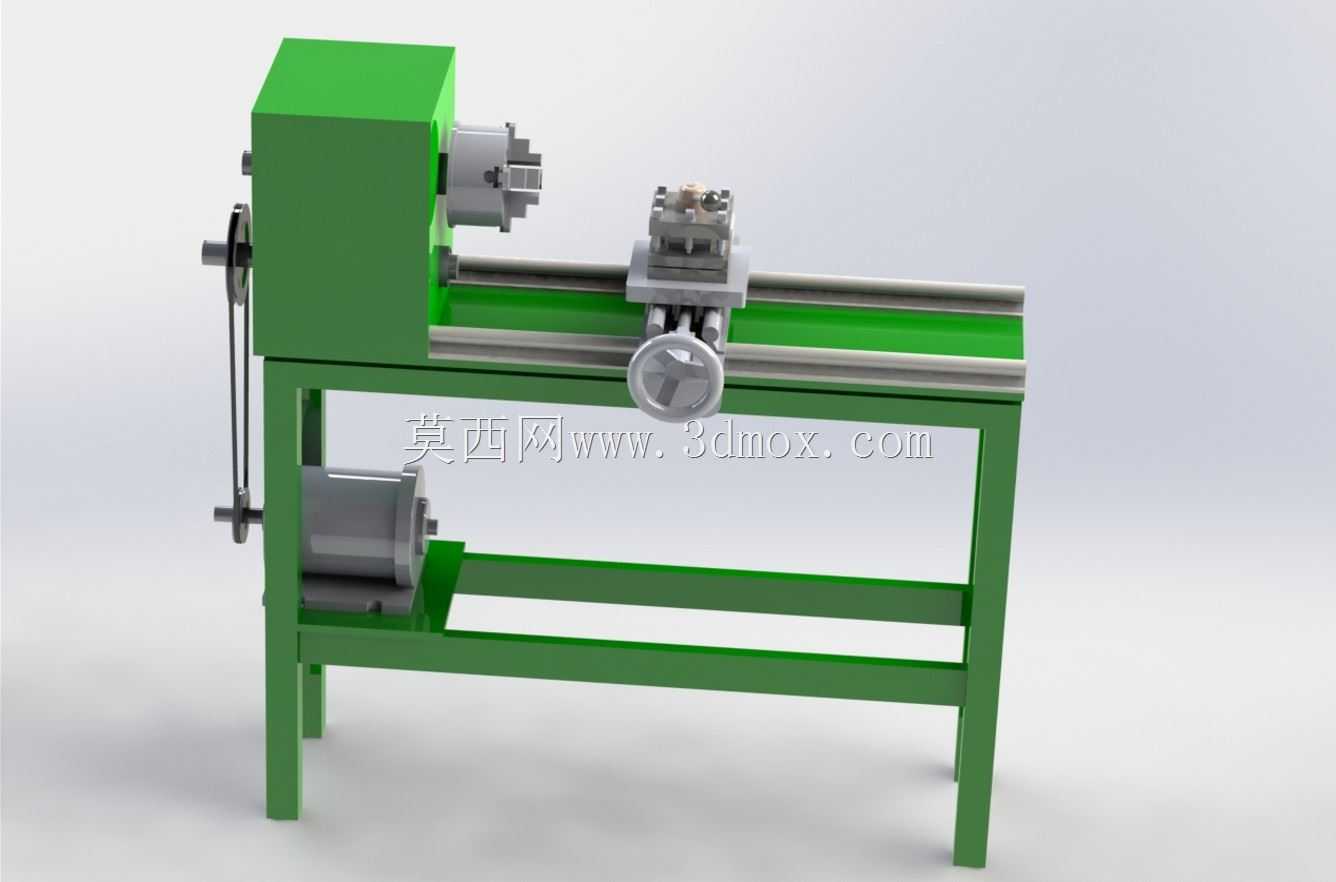

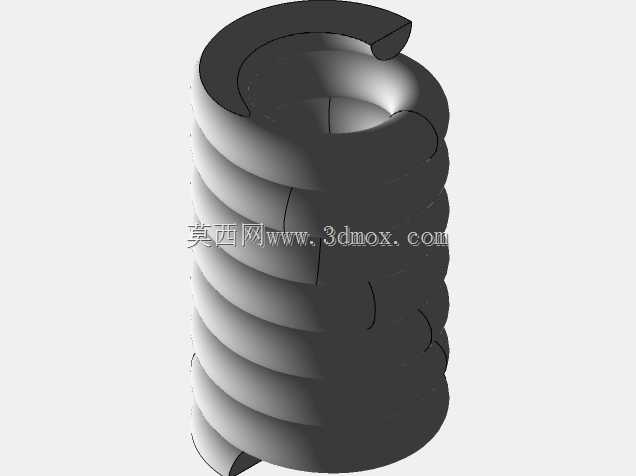

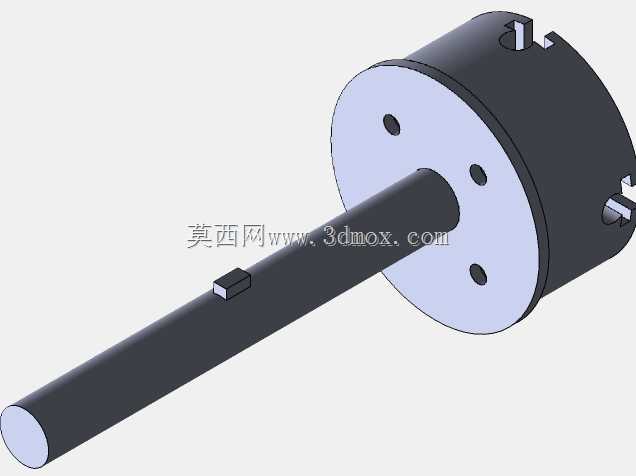

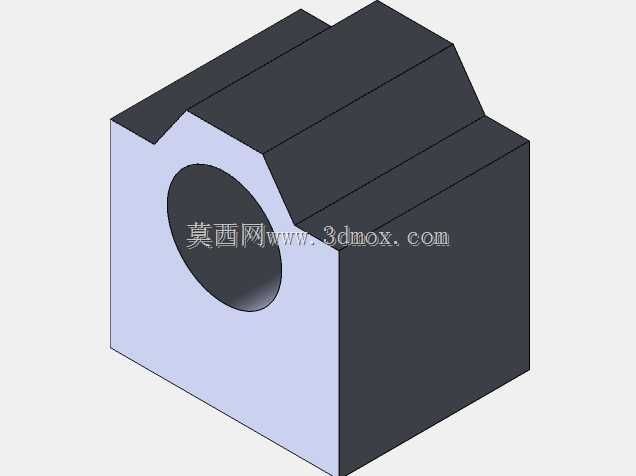

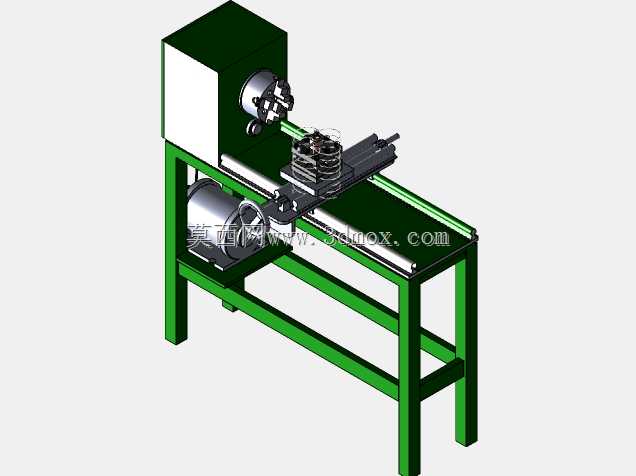

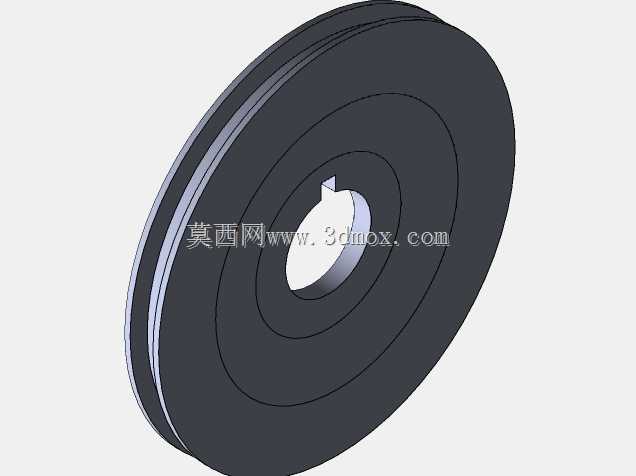

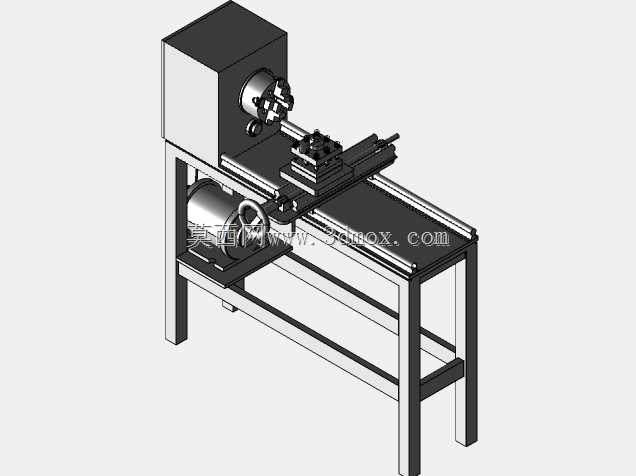

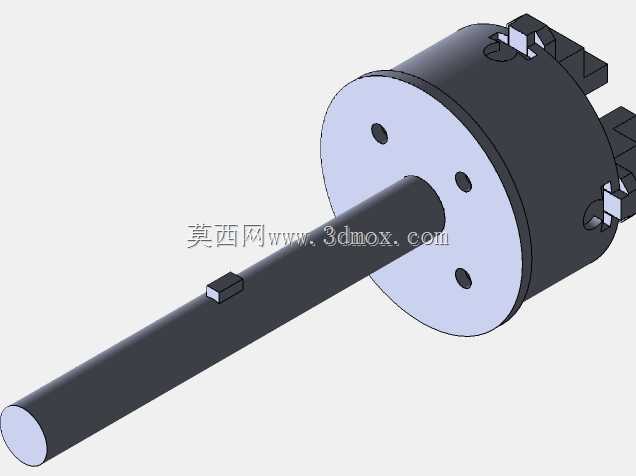

做这款小型台式车床的三维结构时，最先要锚定的是小批量五金件加工、教学实训、个人工坊的实际使用场景，这类场景不需要大型工业车床的重载加工能力，但对操作便捷性、安装占地、加工精度稳定性有明确要求。整体机架采用方管焊接框架结构，设计阶段先确定床身导轨的安装基准面，保证两根平行导轨的直线度公差控制在0.02mm每米范围内，床身整体长度控制在1200mm，宽度450mm，整机高度1100mm，底部预留四个M16的地脚安装孔，可直接固定在普通工作台面，不需要额外做重型设备基础，适配小型加工场地的安装边界。建模时先从主轴箱部分开始搭建，主轴箱采用一体式铸铁箱体结构，内部预留轴承安装位，搭配三爪自定心卡盘，可装夹直径150mm以内的回转类工件，主轴侧端设计手轮进给结构，可手动控制主轴轴向进给量，满足小进给量的精车需求。尾座部分设计为可沿导轨滑动的锁紧结构，内置顶尖伸缩机构，可适配不同长度工件的顶紧需求，尾座锁紧采用侧面偏心压块结构，操作时不需要额外工具，扳动锁紧手柄即可完成位置固定。刀架部分采用十字滑台结构，横向和纵向进给都设计了手轮调节，手轮端搭配刻度环，每格进给量对应0.02mm，可精准控制车削深度，满足外圆、端面、切槽、小角度锥面的加工需求。传动部分设计为电机后置布局，电机安装在机架下层的安装板上，通过皮带轮将动力传递到主轴，皮带传动可缓冲切削时的振动，同时能通过更换皮带轮调整主轴转速区间，适配不同材质工件的车削线速度要求。建模过程中先绘制各部分的二维草图，确定各运动部件的行程范围，避免出现运动干涉，比如要校验刀架滑动到最靠近主轴位置时，不会和卡盘、主轴箱发生碰撞，尾座滑动到最远端时，导轨的支撑长度足够，不会出现翘头问题。之后依次对每个零件做特征建模，对标准件比如轴承、紧固螺丝、皮带轮直接调用标准件库模型，减少重复建模工作量，装配完成后做全局干涉检查，逐一调整存在间隙不合理或者干涉的配合位置，最后给各部件赋予对应的材质外观，机架和床身做喷漆质感，导轨、卡盘、手轮等加工面做金属磨砂质感，还原设备实际的外观状态。这类小型车床主要用于小型金属零件的单件小批量加工，比如非标销轴、小尺寸法兰、教学演示件的车削加工，相比大型车床，它的操作门槛更低，占地更小，适合小型加工场景的灵活使用，建模时特意简化了不必要的复杂结构，在保证结构强度和加工精度的前提下，降低整体制造成本，同时预留了后续加装数控进给模块的安装位，可根据使用需求升级为半自动加工设备。
