轧机传动用承载轴结构设计

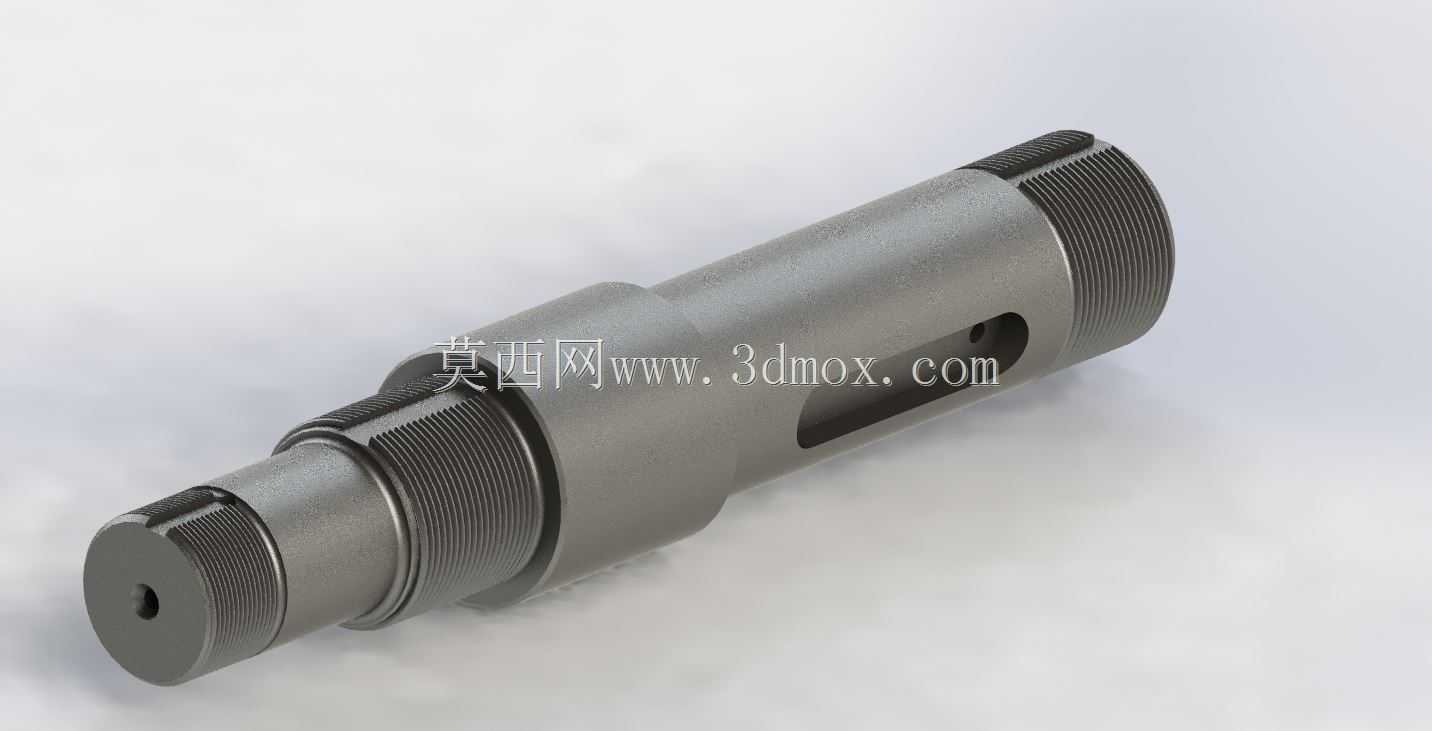

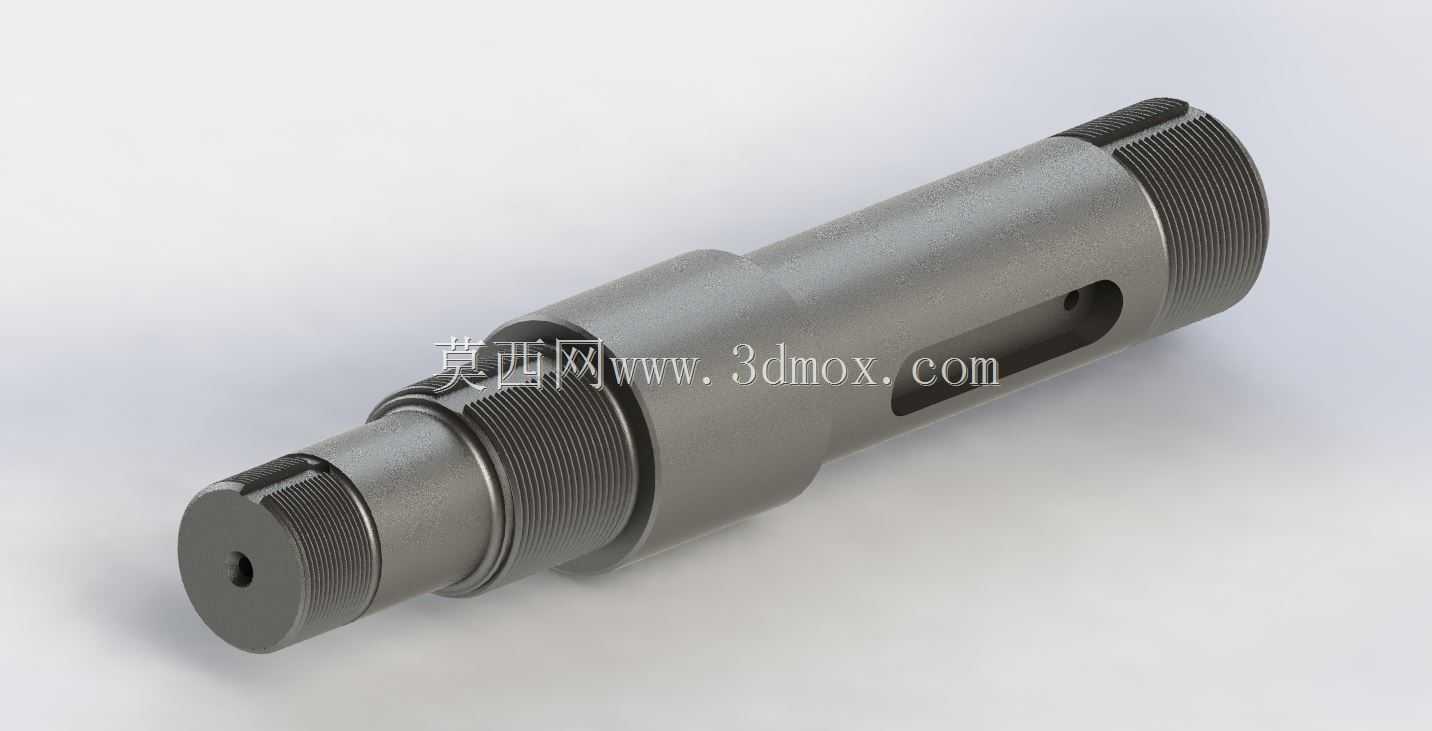

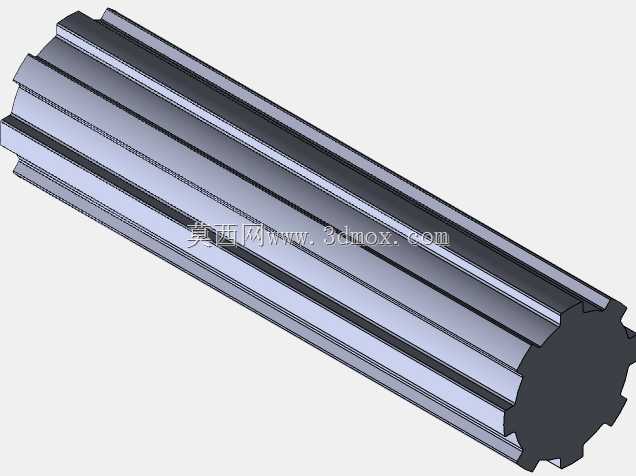

这类轴件主要应用在热轧、冷轧生产线的轧辊传动工位，承担扭矩传递与轧辊径向承载的双重作用，是轧机传动系统里直接对接工作辊的核心衔接零件，日常运行中要承受轧制过程带来的交变冲击载荷、热传导带来的温度形变，以及高速转动下的动平衡考验。从结构设计逻辑来看，轴体采用阶梯式变径设计，不同轴段分别对应轴承安装位、传动键槽、锁紧螺纹、对接止口的功能分区：两端的外螺纹段用于配套锁紧螺母，实现轴承内圈与轴肩的轴向定位，避免运行中出现轴向窜动；轴身开设的长键槽用于安装平键，传递电机端输入的旋转扭矩，键槽的边角做了圆角过渡处理，减少应力集中带来的断裂风险；轴端的中心小孔是加工时的工艺定位孔，同时也可作为运行状态下的润滑注油通道。设计时首先要匹配对应轧机的安装边界，各轴段的直径公差要符合轴承内圈的配合要求，螺纹段的螺距与锁紧件规格匹配，键槽的宽度、深度要符合对应平键的国标尺寸，轴身的同轴度、圆柱度公差需要控制在合理范围，避免高速转动时出现跳动超差。建模过程中先绘制轴体的回转截面草图，通过回转特征生成轴的基础基体，之后依次绘制键槽的切除轮廓，通过拉伸切除生成键槽结构，再通过螺纹装饰线或者扫描切除生成两端的螺纹结构，最后对所有锐边做倒角、圆角处理，完成结构建模后还要校验各安装位的尺寸链，确保装配时各零件不会出现干涉，同时要核算轴的危险截面强度，校核交变载荷下的疲劳寿命，确保满足轧机连续生产的使用要求。这类轴件在实际使用中，需要定期检查键槽的磨损情况、螺纹的锁紧状态以及轴颈的磨损量，出现超差时及时更换，避免影响轧线的正常生产。
