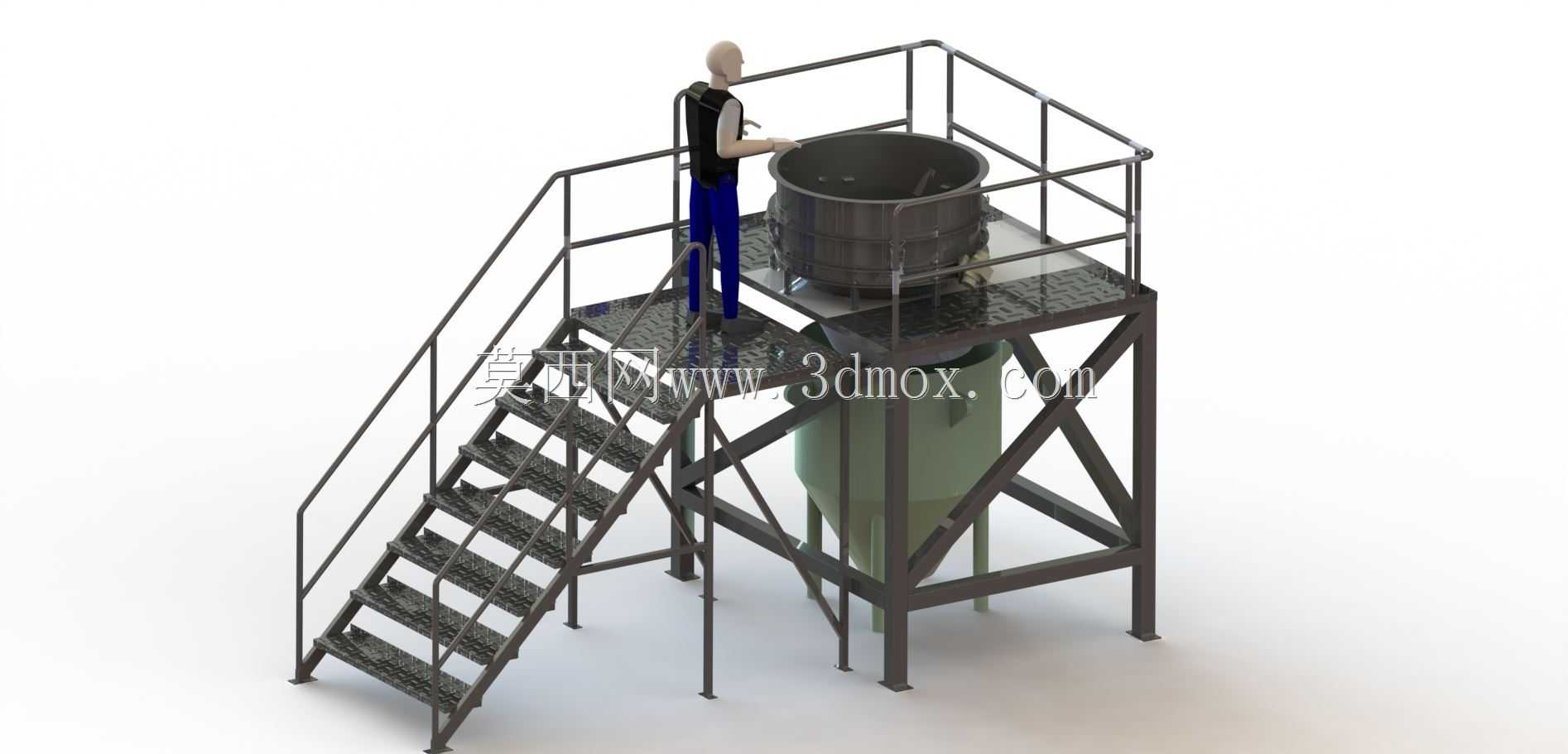

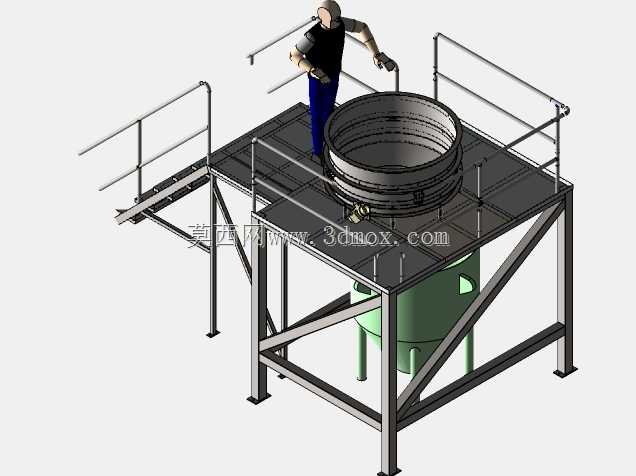

带操作钢平台的工业振动筛分设备

做这类筛分平台的三维建模时，我习惯先从下部的锥斗出料段开始搭框架，毕竟整个设备的落料重心要先定死，避免后续搭上层平台时出现载荷偏心的问题。先画锥斗的钣金展开轮廓，折边角度控制在62度左右，这个角度能保证颗粒状物料靠自重顺畅下滑，不会在锥壁粘料积料，锥斗上部和筛机筒体的连接法兰要提前留好密封槽位，避免筛分过程中粉尘外溢。接下来搭主体支撑框架，用的是标准矩形钢管做立柱和斜撑，四根主立柱的底部要焊上安装脚板，脚板上开长圆孔方便现场安装时调整水平度，斜撑的排布要避开锥斗的出料口位置，同时保证框架整体的抗振刚度，毕竟振动筛运行时会有持续的交变载荷，框架刚度不够很容易出现焊缝开裂的问题。上层操作平台的铺板用花纹钢板，防滑性能能满足现场操作人员巡检、调整筛网的需求，平台四周的防护栏杆高度做到1.2米，横杆间距符合安全规范，直爬梯的踏步做防滑纹处理，爬梯和平台的连接位置要做加强筋，避免人员上下时出现晃动。筛机筒体放在平台中心的预留安装位，筒体和平台框架之间要留够隔振弹簧的安装空间，不能让筛体的振动直接传递到钢平台上，不然长时间运行会把平台的连接螺栓震松。建模过程中先把所有结构件的草图定位好，再逐个拉伸、切除特征，焊接位置要预留焊接收缩余量，装配的时候先把下部框架和锥斗固定，再吊装上层平台和爬梯，最后装配筛体筒体，全程要核对各部件的安装边界，保证现场安装时不会出现部件干涉。这类带操作平台的振动筛多用在食品加工、粮食分选、粉体物料分级的场景，比如坚果类的大小分级、粉料的除杂筛分，操作人员站在平台上可以方便地观察筛面的物料运行情况，及时清理筛网堵塞的位置，下部锥斗直接对接下游的输送设备，能实现筛分后物料的密闭输送，减少现场的粉尘污染。设计的时候还要考虑设备的检修空间，筛体上方要留够起吊筛网的高度，爬梯的位置要避开物料进料的方向，避免上料时物料洒落影响人员通行，整个平台的外形尺寸要适配车间的安装空间，立柱的定位要避开地面的预埋管线位置，保证设备进场后能直接就位安装。
