船用舷窗开启式密封观察窗结构设计

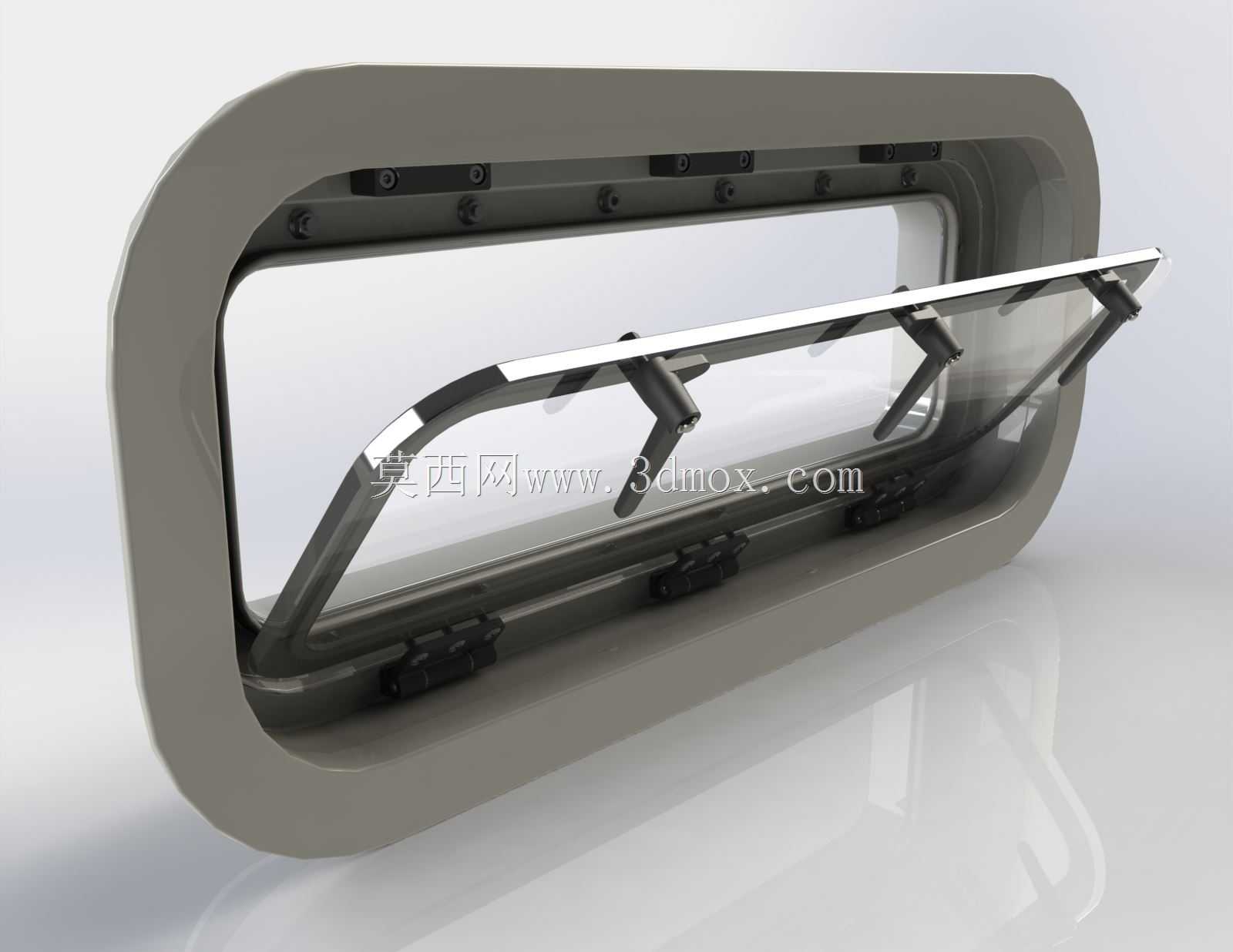

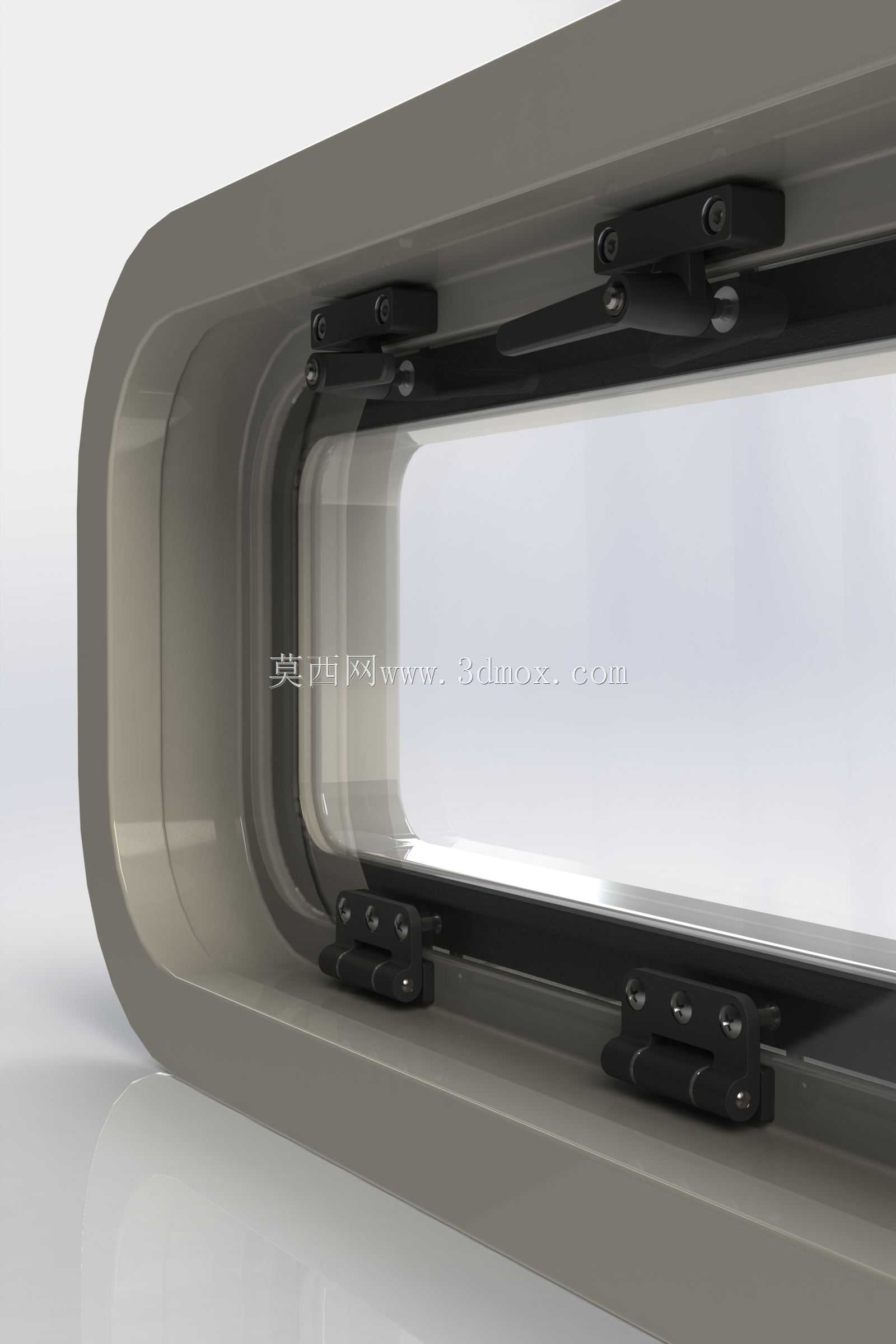

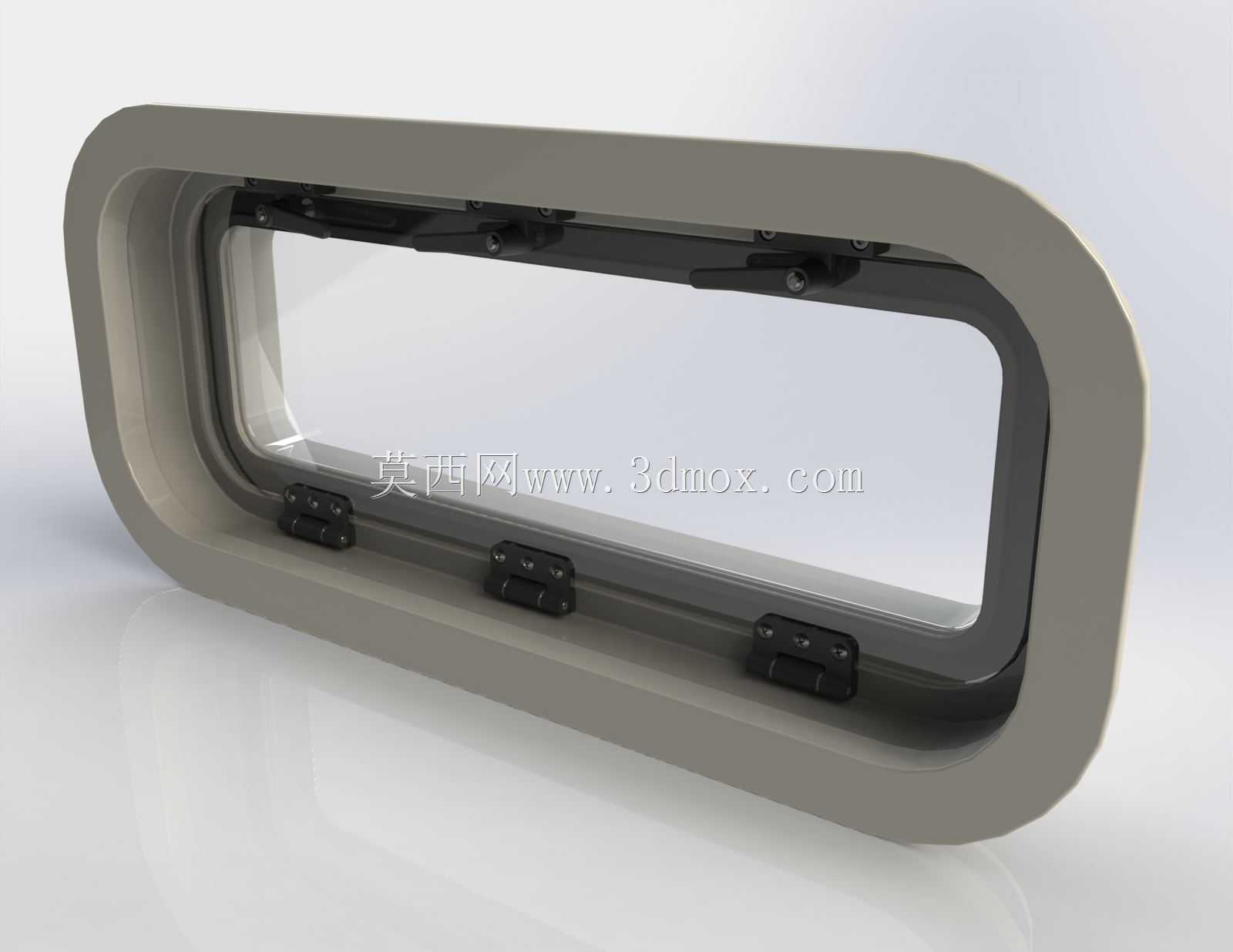

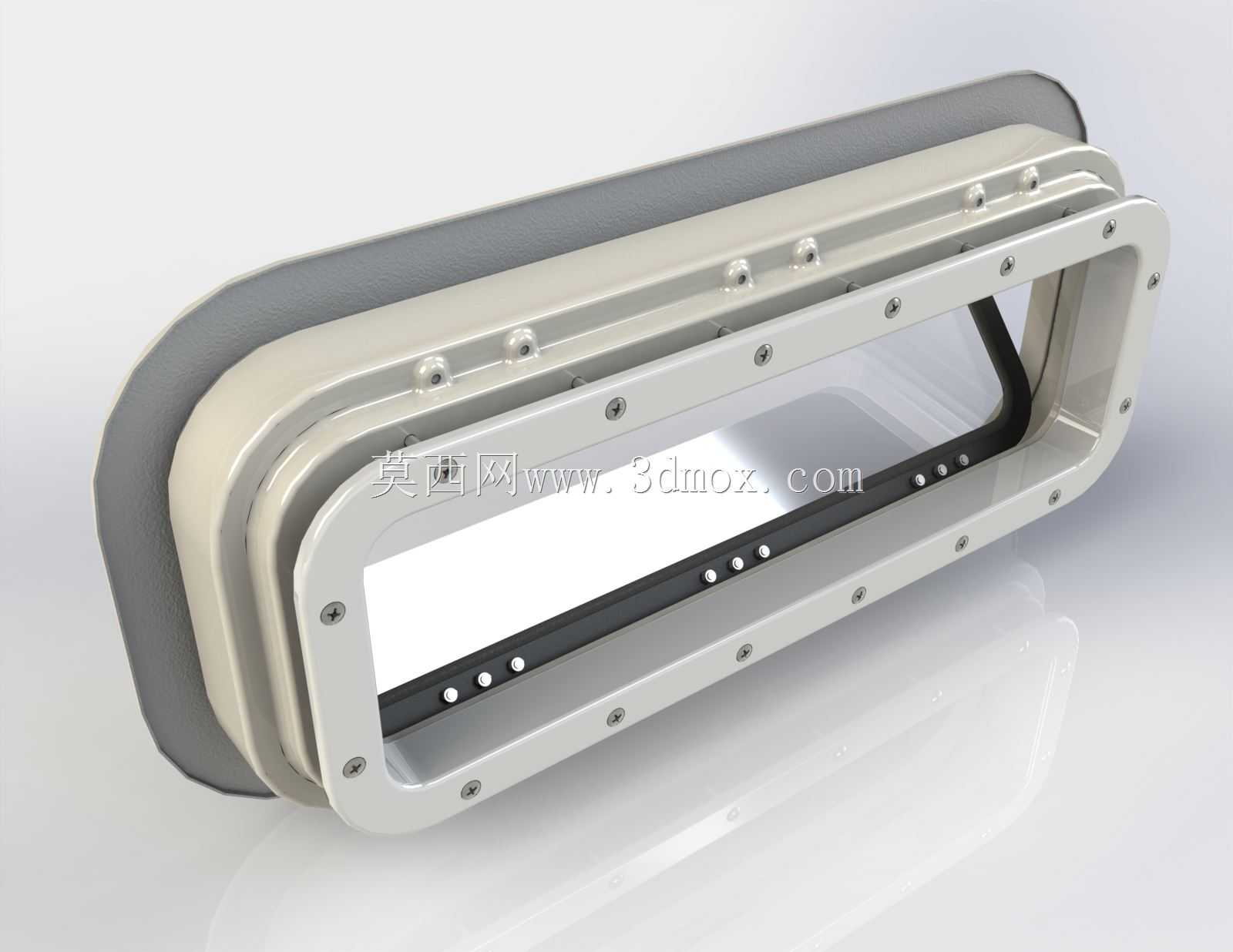

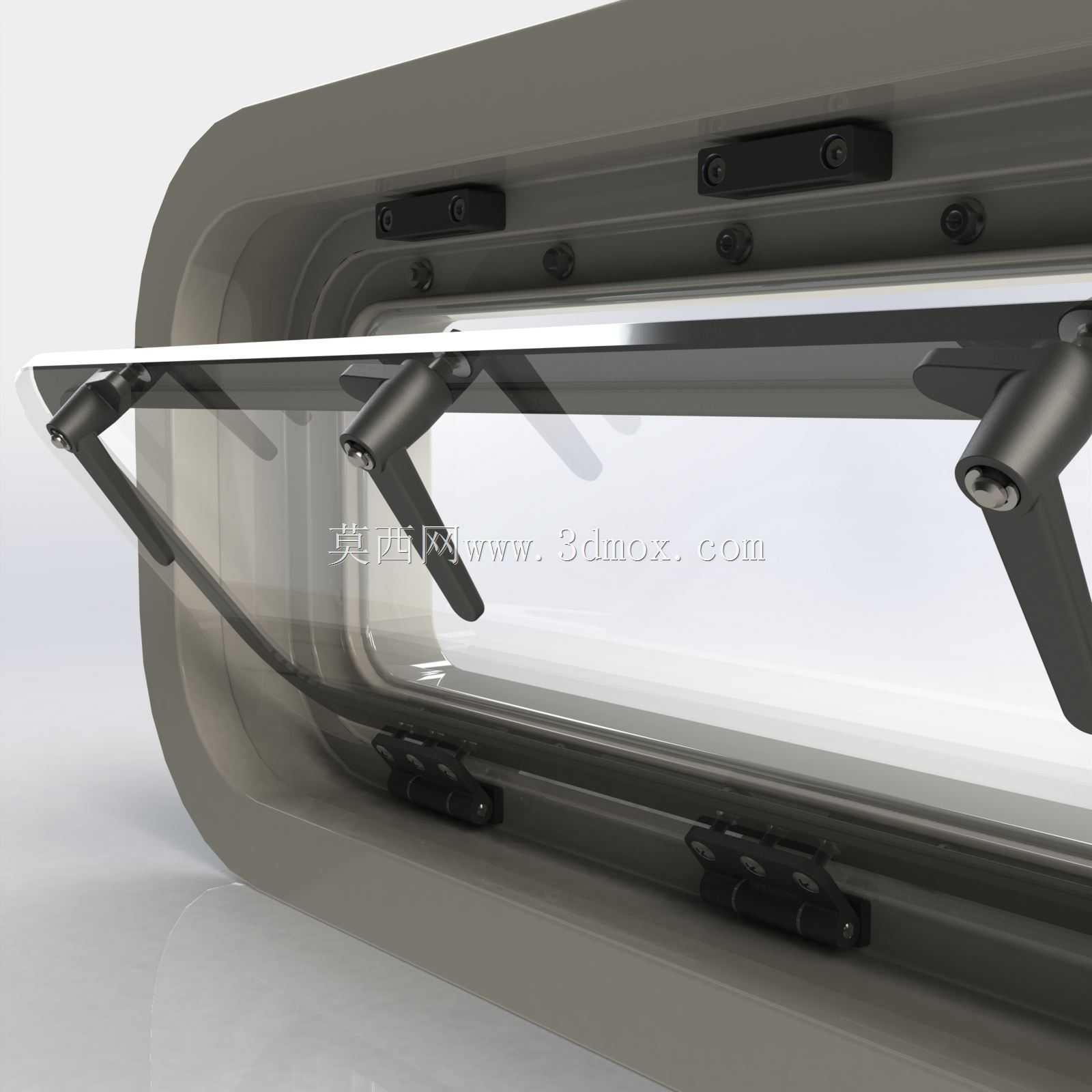

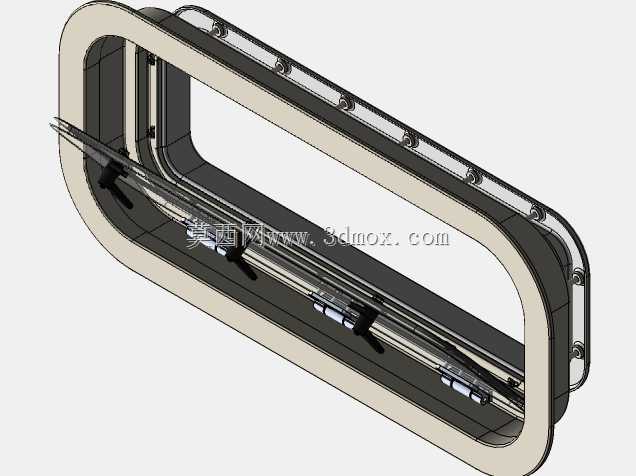

这款开启式舷窗主要应用于各类内河及近海船舶的舱室侧壁、甲板室围壁位置，承担舱室自然采光、密闭隔离、应急通风以及舷侧观察的核心功能，部分特殊舱室的舷窗还需要兼顾风暴工况下的抗冲击密封要求，避免海浪拍击时出现渗漏问题。从结构设计逻辑来看，整个窗体采用圆角矩形的外框构型，相比传统圆形舷窗能够在相同安装开孔面积下获得更大的有效观察视野，同时圆角过渡能够避免围壁开孔处的应力集中，适配船舶钢制围壁的焊接安装工艺要求。窗体的启闭结构采用多组平行布置的气撑式连杆机构，相比传统的铰链侧开结构，开启过程中窗扇的运动轨迹更平稳，不会出现单侧受力卡滞的问题，同时多组支撑点能够均匀承受窗扇的重量，长期使用也不会出现窗扇下垂、密封面错位的问题。密封结构采用整圈嵌入式的橡胶密封条，安装在窗扇与外框贴合的止口位置，当窗扇处于锁闭状态时，周向布置的多个锁止压块能够均匀施加压紧力，让密封条产生均匀的压缩变形，实现水密和气密的双重密封效果，满足船舶航行时的防浪、防雨要求。在三维建模过程中，首先需要确定外框的安装边界尺寸，根据船舶围壁的常规厚度预留焊接翻边的宽度，先绘制外框的二维截面草图，通过拉伸特征生成外框的基体结构，再对安装孔位、锁止座安装面、密封条安装槽进行切除特征处理。窗扇部分先绘制玻璃安装的止口轮廓，预留玻璃粘接以及压条安装的空间，再通过拉伸生成窗扇的框架结构，之后单独绘制连杆支撑件、锁止压块、气撑杆的单独零件，按照实际的装配约束关系进行总装，装配过程中需要验证连杆的运动行程，确认窗扇开启到最大角度时不会与外框、围壁结构产生运动干涉，同时要校核锁止状态下各压块的压紧位置是否对齐，避免出现局部密封压力不足的问题。建模完成后还需要对整体结构进行简单的干涉检查，确认活动部件在全行程运动过程中没有卡滞点，密封面的配合间隙均匀一致，保证后续生产加工时各零件的装配公差能够满足密封要求。
