七叶实验用简化螺旋桨结构设计

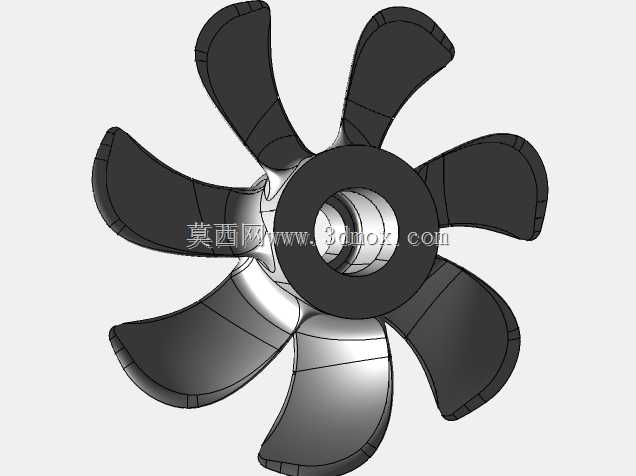

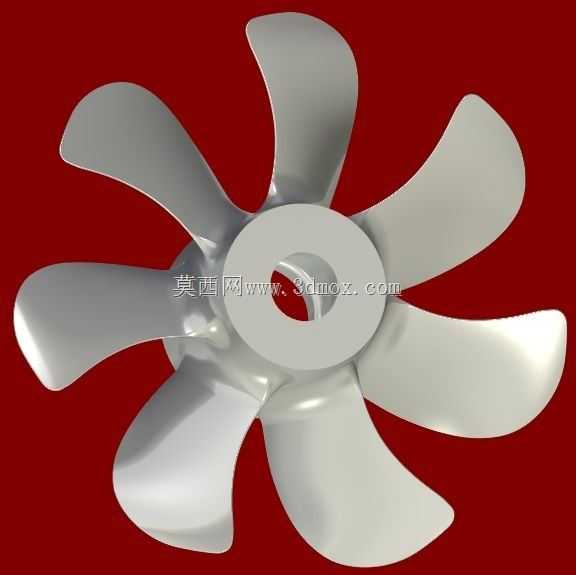

这款七叶螺旋桨主要面向流体实验、小型风冷散热、低噪动力推进类场景使用，在小型风洞实验台、桌面级散热设备、低速无人航行器测试平台中都能适配，核心作用是通过叶片的曲面旋转推动流体介质定向流动，兼顾动平衡稳定性与低紊流输出特性。从功能特性来看，七叶布局相比常见的三叶、五叶结构，在相同转速下能输出更均匀的流体推力，叶片间的气流脉动更小，运行时的振动与气动噪声更低，适合对流体输出平稳度有要求的实验场景，不会因为叶片过稀导致的流体脉冲影响实验数据采集精度。设计阶段首先要确定中心安装孔的配合公差，中心孔是与驱动轴连接的核心定位基准，需要根据常用的实验台输出轴径预留合理的配合间隙，轮毂部分做了等厚环形设计，既保证与驱动轴连接的结构强度，又控制整体转动惯量，避免启动时给驱动电机带来过大的负载冲击。叶片的曲面设计是整个建模的核心，先根据预设的转速区间与推力需求计算每个截面的翼型弦长与安装角，从叶根到叶梢做线性的扭角过渡，叶根位置的安装角更大，保证靠近轮毂位置的叶片也能有效切割流体，避免轮毂附近出现流体死区，叶梢位置做了圆弧收边处理，减少叶尖涡带来的能量损耗与气动噪声。建模时先绘制中心轮毂的回转草图，旋转生成轮毂基体，之后在不同径向高度的基准面上绘制对应翼型截面，通过放样特征生成单片叶片的实体，再对叶片与轮毂的连接位置做圆角过渡，消除应力集中的尖角，最后通过圆周阵列生成全部七片叶片，阵列时要严格保证每个叶片的角度偏差在可控范围内，避免后续动平衡校正时去除过多材料。安装边界方面，中心孔的轴向深度与轮毂厚度保持一致，叶片的最大回转直径需要匹配实验舱或者安装腔体的内部尺寸，预留足够的安全间隙，避免旋转时叶片与腔体壁面发生剐蹭，叶片的厚度从叶根到叶梢逐渐减薄，在保证结构强度的前提下尽可能降低转动惯量，提升动态响应速度。建模完成后需要对整体做质量属性检查，确认质心落在中心回转轴线上，提前预判动平衡偏差，叶片表面做光滑连续处理，没有突兀的折面，保证流体流过时的平顺性，减少不必要的紊流产生。
