越野绞车配套双滚轮绳索导向装置

做越野改装配套的结构设计时，最先要考虑的就是绞车作业时的绳索磨损问题，这套双滚轮导向结构，核心就是解决钢缆或合成纤维绳在偏角牵引时的剐蹭损伤问题。从实际使用场景来看，除了船用系泊场景下的缆绳导向，越野场景里车辆陷车自救时，绞盘出绳角度往往会因为锚点位置偏移出现大角度偏斜，没有导向结构的话，绳索会直接剐蹭绞盘安装架的金属锐边，几次大载荷牵引就会出现绳股断裂的隐患，这套结构的双滚轮平行布置，能让绳索在上下左右一定偏角范围内始终贴合滚轮圆柱面滚动，把滑动摩擦转换成滚动摩擦，大幅降低绳索的磨损速率，同时抵消牵引时的横向分力，避免绞车卷筒因为横向载荷出现轴系偏磨。

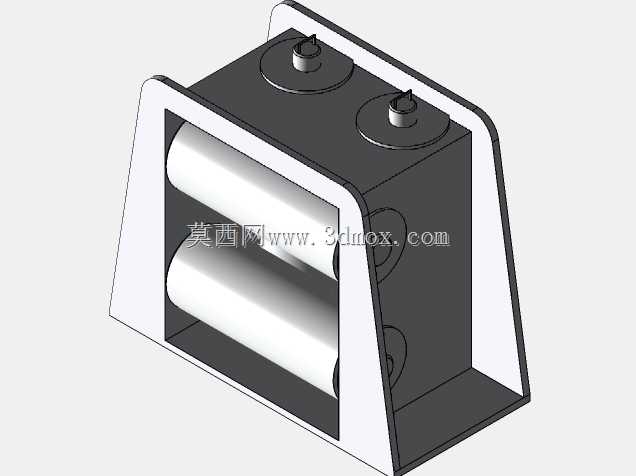

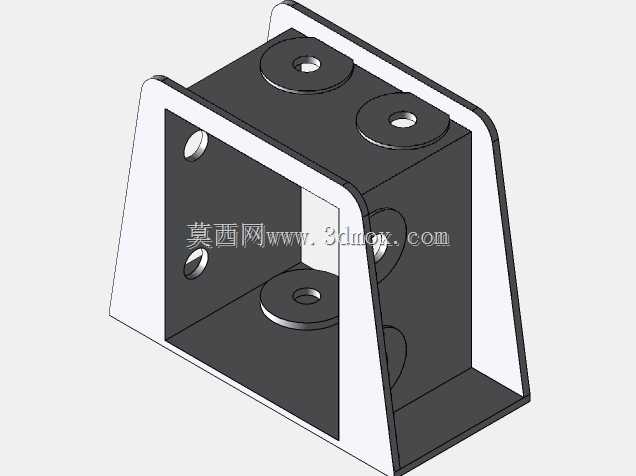

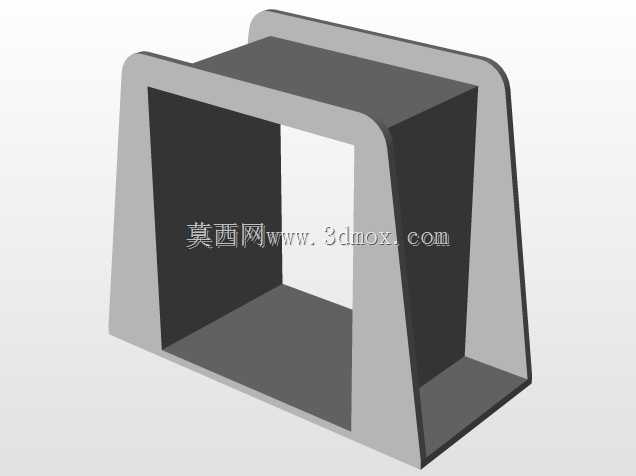

建模的时候最先要确定的是安装边界尺寸，首先要匹配常用越野绞盘的安装架开口尺寸，两侧的安装支板要预留对应规格的安装孔位，保证能直接替换原有导缆架，不需要额外打孔改装。建模第一步先绘制两侧的L型安装支架，要注意支架的折弯圆角和板材厚度匹配实际冲压工艺，避免出现工艺不可实现的锐角结构；之后绘制两个平行的导向滚轮，滚轮内部要预留轴承安装位，保证滚轮能绕固定轴顺畅转动，滚轮的圆柱面要做圆角过渡，避免绳索在偏角时卡入滚轮和支架的间隙；顶部的两个固定压座用来锁紧滚轮轴，建模时要注意压座和支架的配合公差，保证轴系安装后没有窜动间隙。

结构设计上要考虑载荷冗余，越野场景下单绳牵引载荷往往能达到数吨，所以支架板材厚度、滚轮轴的直径都要按照额定载荷的1.5倍做强度校核，避免大载荷下出现支架变形、滚轮卡滞的问题。滚轮的表面粗糙度要控制在合理范围，既不能太粗糙磨伤绳索，也不需要过高的加工精度徒增成本。实际装配时，滚轮和支架之间要预留微小的轴向间隙，避免泥沙进入后出现滚轮抱死的情况，这一点在建模时就要提前留出间隙量，不能按零配合做装配约束。

从使用反馈来看，这类双滚轮结构相比传统的铸铁导缆口，绳索的使用寿命能提升三倍以上，尤其是在频繁偏角牵引的场景下，优势更明显，而且滚动结构的牵引阻力更小，绞车的有效牵引力损耗更低。建模完成后还要做干涉检查，确认滚轮在全角度转动时不会和支架、压座出现剐蹭，同时模拟不同出绳角度下绳索的位置，确认绳索不会脱出两个滚轮之间的导向槽，保证在最大偏角工况下依然能起到导向防护作用。
