船用PERKO加油管接头三维结构设计

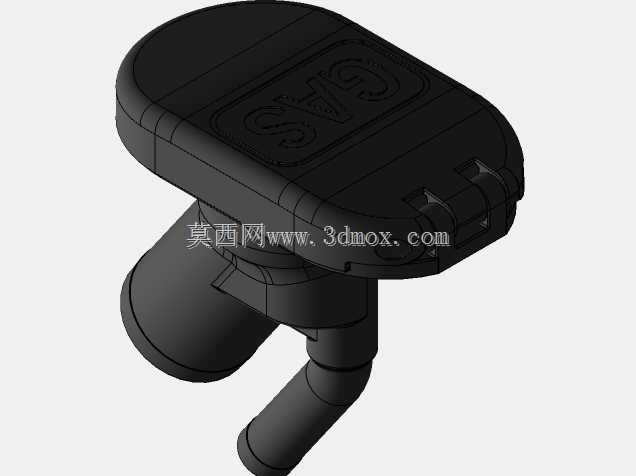

这款PERKO加油管主要适配小型船舶、游艇的燃油加注场景，日常作业中承担着燃油从外接加注枪到船体油箱的导通功能，同时要兼顾加注过程的密封防漏、防溢溅以及日常停放时的防尘防护需求，是船用燃油补给系统里的基础功能部件。从结构设计来看，整体采用翻盖式防护结构，顶部的翻盖通过侧边的铰接结构与主体基座连接，翻盖表面压印有标识区域，方便操作人员快速识别加注介质类型，避免错加不同标号燃油引发的设备故障；翻盖闭合后与基座贴合面做了止口结构设计，能够在非加注状态下阻挡灰尘、溅水进入管路内部，减少燃油污染风险。基座下方的弯管段采用阶梯式变径结构，不同直径的管段适配不同规格的燃油输送软管，弯管的弯折角度经过实际安装场景校核，能够避开船体甲板下方的加强筋、线缆排布区域，减少安装时的管路弯折应力，避免长期使用后软管出现折损开裂的问题。建模过程采用SolidWorks完成，首先绘制顶部翻盖的轮廓草图，通过拉伸凸台生成主体基体，再对翻盖表面的标识区域做包覆压印特征，侧边的铰接位单独绘制销孔与卡扣配合结构，保证翻盖开合的限位与卡紧力度；之后绘制基座部分的安装法兰结构，法兰上预留的安装孔位匹配船用甲板的通用安装尺寸，安装边界控制在常规甲板开孔的适配范围内，不需要额外对船体结构做大规模改动即可完成装配；下方的弯管段采用扫描特征生成，先绘制3D路径草图，再叠加不同位置的截面轮廓，保证管路内壁光滑过渡，减少燃油加注时的流阻，避免加注过程中出现气阻导致的跳枪、溢油问题。实际使用中，该部件的翻盖开启角度经过限位设计，加注时不会遮挡加注枪的操作空间，闭合后的卡扣结构能够在船舶航行颠簸状态下保持锁止，不会因为震动意外开启；管路与软管连接的位置设计了环形凸棱，安装软管后配合卡箍紧固，能够承受船用环境下的震动拉扯，避免管路脱落引发的燃油泄漏风险。整个结构没有多余的复杂曲面，所有配合面都做了圆角过渡处理，既减少加工注塑时的应力集中问题，也能避免日常操作时的尖锐边角划伤操作人员，适配船用设备高可靠性、易维护的使用要求。
