卧式船用应急救生承压存储舱

　　做海事配套结构设计快十二年，经手的船用应急类设备三维模型不下百套，这套卧式救生承压存储舱的结构逻辑，是我见过同类型产品里兼顾安装适配性与工况可靠性的典型方案。先从实际应用场景说，这类设备主要挂载在远洋货轮、近海作业平台、内河客运船舶的甲板外侧或专用设备舱位，核心用途是在船舶遭遇触礁、进水、火情等突发险情时，为遇险人员提供密封的应急生存物资存储空间，也可作为临时承压避险舱体使用，耐受海上高盐雾、高湿度、强风浪冲击的复杂工况。

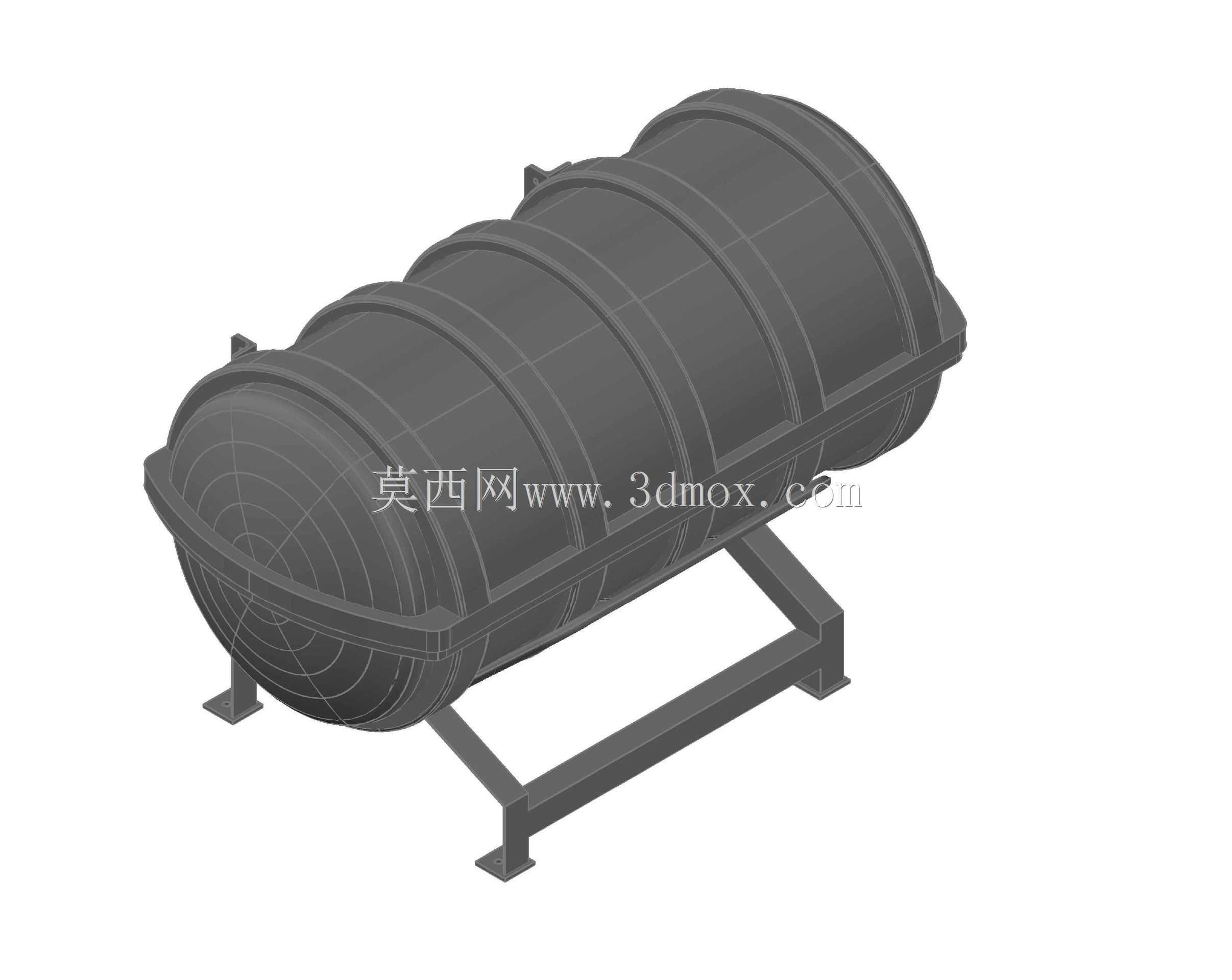

　　从功能特性来看，整个舱体采用分段环筋加强结构，筒身每间隔一段距离设置一圈外凸的环形加强筋，不用额外增加筒壁整体厚度就能大幅提升舱体的外压耐受能力，毕竟深海区域船舶沉没过程中外部水压会快速升高，环筋结构能在轻量化的前提下保证舱体不会被水压压溃，整体重量控制在52公斤左右，单人配合简易吊装工具就能完成拆装维护。舱体两端采用标准椭圆封头结构，相比平封头受力更均匀，应力集中系数降低近四成，封头边缘做了圆弧过渡处理，避免和挂载支架接触位置出现应力疲劳开裂。底部的支撑支架采用槽钢焊接成型，四个支脚都开了长圆形安装孔，能适配不同船型甲板的预埋螺栓孔位，安装时可以根据现场孔位偏差做±15mm的位置调整，不用现场重新配焊支架，大幅降低上船安装的工作量。

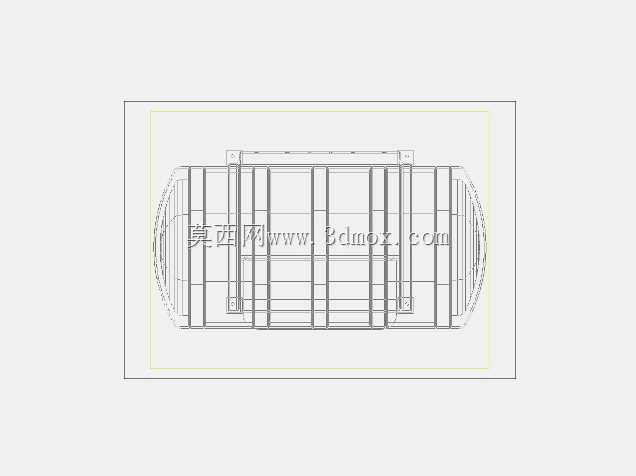

　　建模的时候我习惯先从整体安装边界倒推结构尺寸，先确定支架的安装孔距、舱体离地高度这些硬性安装参数，再反向推导筒身的直径、长度，避免做完模型才发现和船舶预留安装位干涉。具体画图步骤上，第一步先绘制筒身的旋转截面草图，把环筋的凸起尺寸、筒壁厚度、封头的椭圆曲率都在草图里标注清楚，用旋转特征生成整体的舱体基础实体；第二步单独绘制底部支架的各个型材截面，通过拉伸、焊接边角特征生成支架总成，注意支架和舱体接触的位置要做相贯线切除，保证支架和筒身外壁完全贴合，焊接的时候不会出现缝隙；第三步处理细节结构，比如舱体上的吊耳、密封门的安装位、密封圈槽的结构，这些小特征要最后做，避免前期修改整体尺寸的时候反复调整细节。建模过程中要随时检查壁厚的均匀性，尤其是环筋和筒身衔接的位置，不能出现壁厚突变，不然注塑或者滚塑成型的时候容易出现缩痕、应力集中的问题。另外还要考虑日常维护的便利性，舱体侧面的密封门采用快开式锁紧结构，不用专用工具就能快速开启，拿取内部的救生衣、应急食品、信号弹这些物资，密封圈采用耐老化的丁腈橡胶材质，正常使用情况下五年不用更换，降低船舶运营期间的维护成本。
