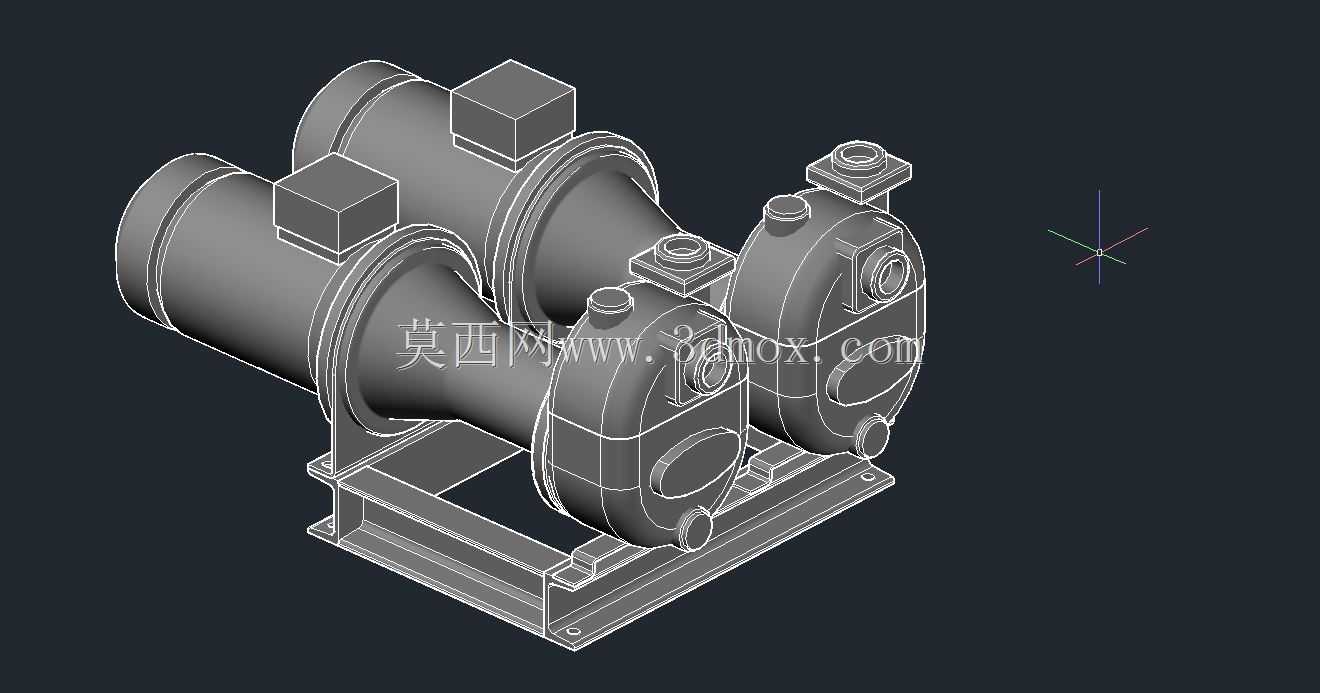

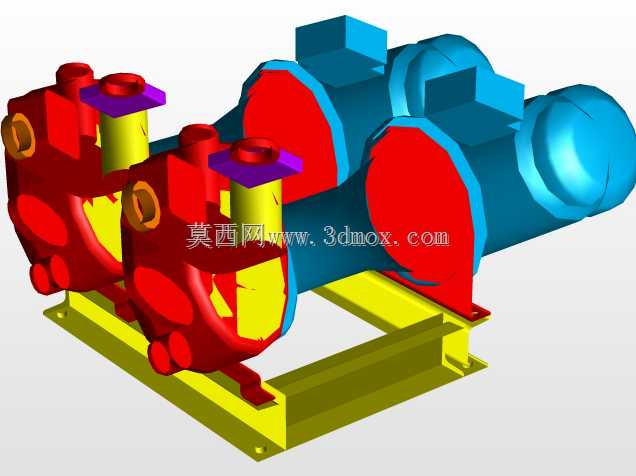

双联S45带基座泵组结构三维设计

　　在工业流体输送系统的布局设计中，双联式带基座泵组常被用于需要冗余备份或双路并行输送的工况场景，比如化工流程的介质循环、厂区供水的稳压供给、换热系统的冷热媒输送等环节，单泵故障时另一台可快速切入维持系统运行，也可双泵同时启动满足大流量输送需求。这套双联S45结构的设计，首先从安装基准入手，底部采用一体式焊接型钢基座，基座上预留了与地面预埋螺栓匹配的安装孔位，孔位间距按照常规工业设备安装的混凝土基础尺寸规范设定，基座表面加工有定位凸台，用于泵体安装时的快速对位，避免现场安装时反复调整同轴度。泵体部分采用对称式布局，两台S45规格的泵体平行固定在基座上，进液端设置在泵体侧方，接口采用标准法兰连接尺寸，可直接对接现场同管径的工艺管路，

　　出液端向上布置，顶部预留了排气阀安装位，方便初次启泵时排出腔体内空气，避免气蚀损伤叶轮。设计过程中重点考量了泵组的检修空间，两台泵体之间预留了足够的操作间隙，可满足日常更换密封件、检查联轴器的操作需求，基座底部设置了减震垫安装槽，可根据现场工况选配橡胶或金属减震元件，降低泵组运行时的振动传递。从外形边界来看，整套泵组的宽度控制在常规工业通道的通行允许范围内，长度方向适配标准设备基础的浇筑尺寸，高度方向预留了管路吊装的操作空间，进出口的位置高度匹配常规车间管路的架设标高，无需额外增加过多的转接弯头即可完成管路对接。结构细节上，泵体与基座的连接采用螺栓加定位销的组合固定方式，既保证安装时的定位精度，也能承受泵运行时产生的径向与轴向载荷，

　　避免长期运行后出现泵体移位、联轴器不同心的问题。基座的型钢选型经过载荷校核，可承受两台泵满水状态下的总重量，同时兼顾运输过程中的吊装强度，基座两端设置了吊装孔，方便现场整体吊装就位，无需拆分泵体与底座，减少现场安装的工作量。
