内燃机排气火花抑制消声装置结构

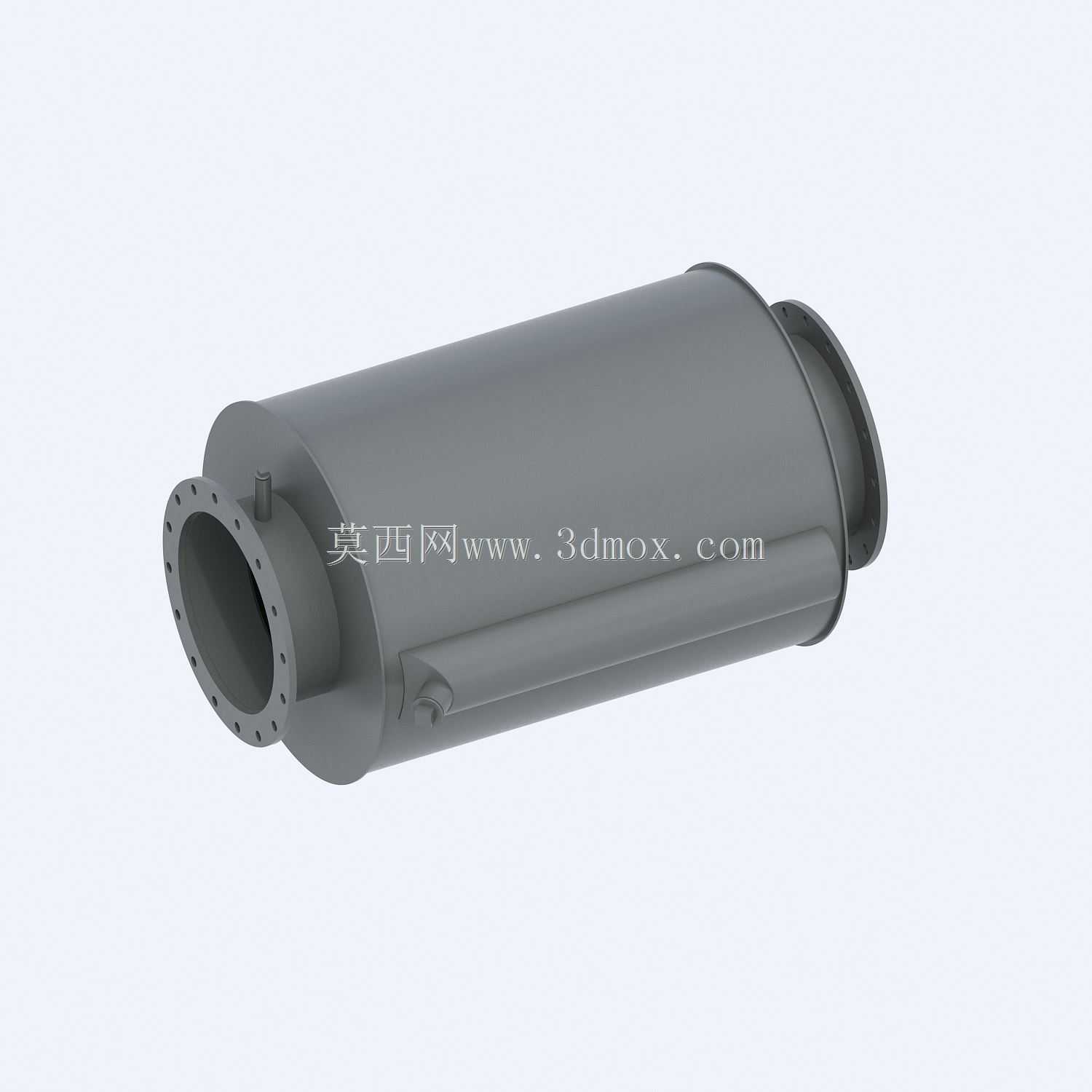

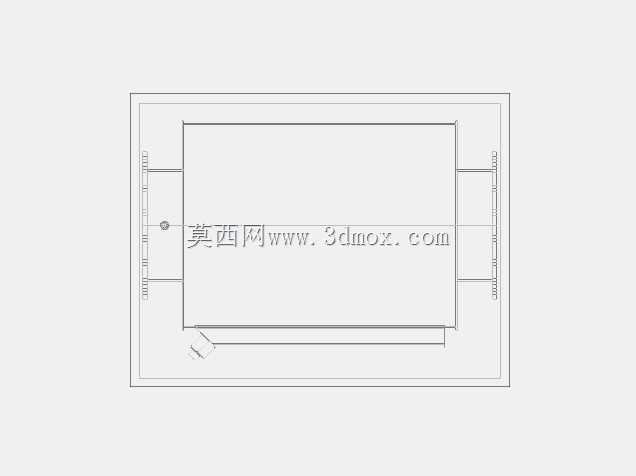

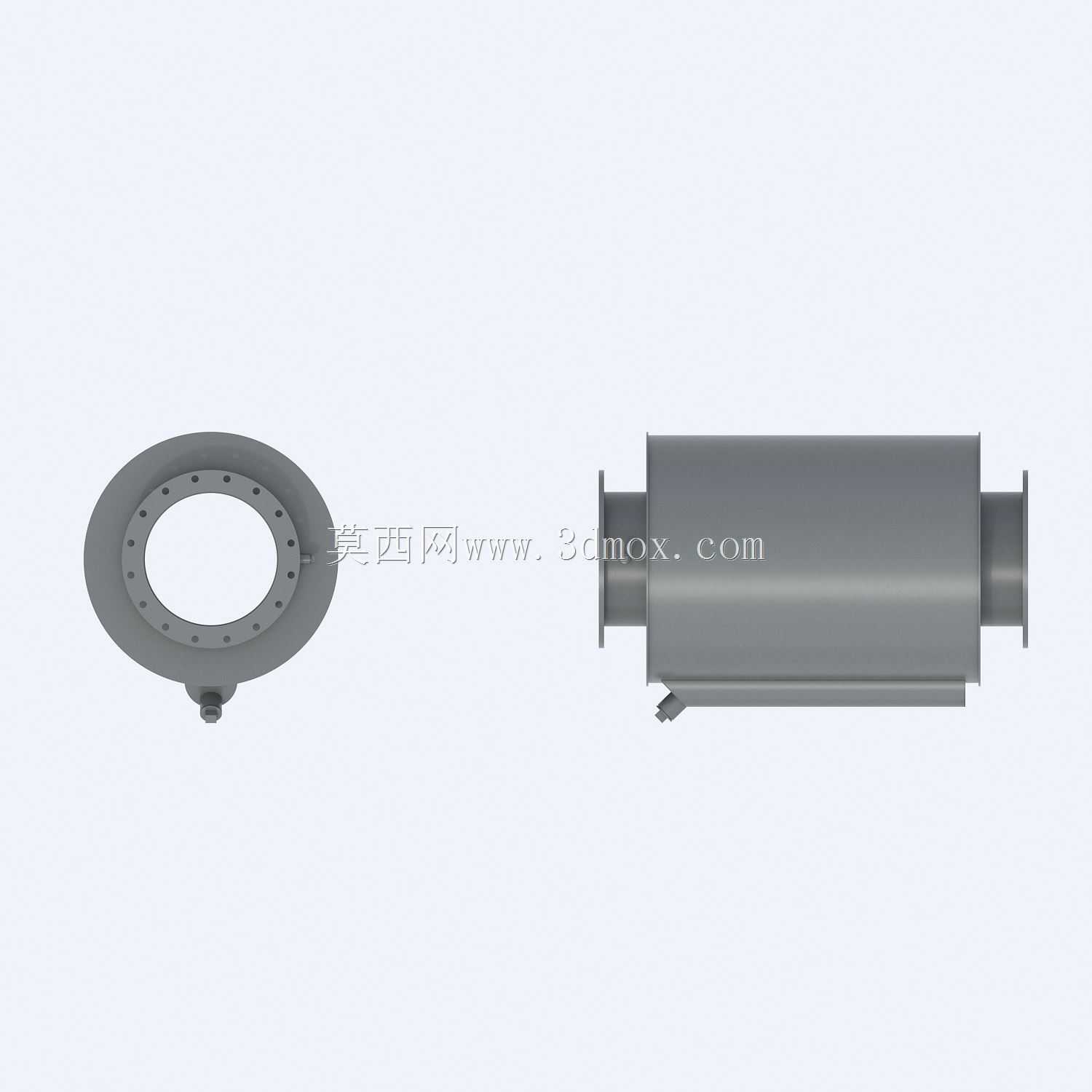

在油田作业、井下矿用设备、易燃易爆仓储厂区的内燃机动力设备配置中，排气尾端的火花抑制与降噪是强制安全要求，这款排气火花抑制消声装置正是针对这类场景开发的配套部件。从结构设计来看，整体采用卧式圆柱筒体布局，两端采用带螺栓孔的法兰连接结构，安装时可直接对接发动机排气歧管出口端与尾排管路，法兰盘上的均布螺栓孔适配公称通径400的管路标准，安装时无需额外制作过渡转接件，筒体侧面预留的固定支脚可直接焊接或通过螺栓固定在设备机架的安装位上，整体安装边界规整，不会与周边的散热管路、线束支架产生干涉。不同于普通车用消声器仅侧重降噪的设计思路，这款装置在筒体内部集成了多级火花熄灭与消声复合结构，高温带火星的排气从进气端法兰进入筒体后，首先经过折流阻火结构，通过气流方向的多次折返，让排气中携带的高温碳粒在碰撞中失去动能、温度骤降至燃点以下，从根源上避免火星随排气排出引发周边易燃易爆气体或粉尘的燃爆风险，之后气流再经过穿孔管与吸声填料组成的消声腔，逐步消减排气过程中的压力脉动，将内燃机排气的高频、宽频噪声降低至工业厂区的噪声限值要求内。在实际选型适配时，需要注意筒体的轴向长度与径向直径参数，提前核对设备排气侧的安装空间，尤其是针对矿用自卸车、油田修井机这类底盘布局紧凑的专用设备，要确认筒体安装后不会超出车辆的侧方防护边界，也不会影响底盘的通过性。筒体采用全焊接密封结构，外壳选用耐高温腐蚀的碳钢材质，可长期承受600摄氏度以内的排气高温，不会因为长期的高温排气冲刷出现壳体开裂、漏声漏火的问题，两端法兰的密封面采用精加工平面，安装时配合耐高温石墨密封垫，可避免高压排气出现泄漏。这类装置同时兼顾阻火与消声功能，相比在排气系统中分别独立安装阻火器与消声器的方案，能减少两处法兰连接节点，降低排气背压的同时，也减少了安装所需的空间占用，更适合移动作业类内燃机设备的配套使用，日常维护时仅需定期拆开端部法兰检查内部阻火折流板的积碳情况，清理堆积的碳粒即可维持稳定的工作性能，无需频繁更换内部构件。
