多辊式传感检测安装支架结构

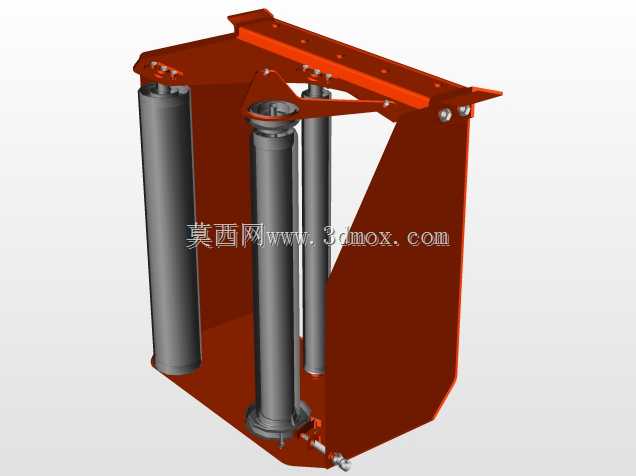

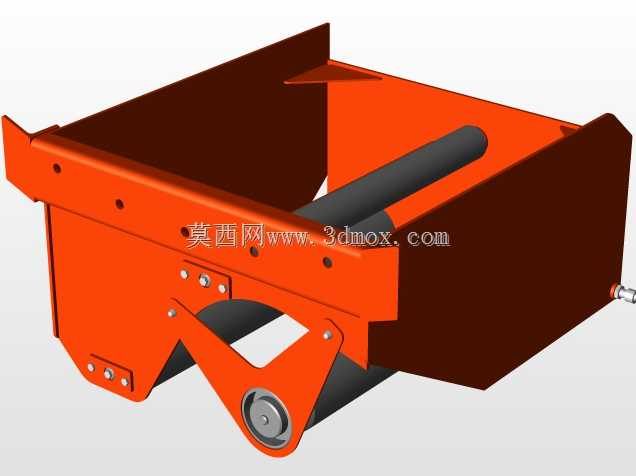

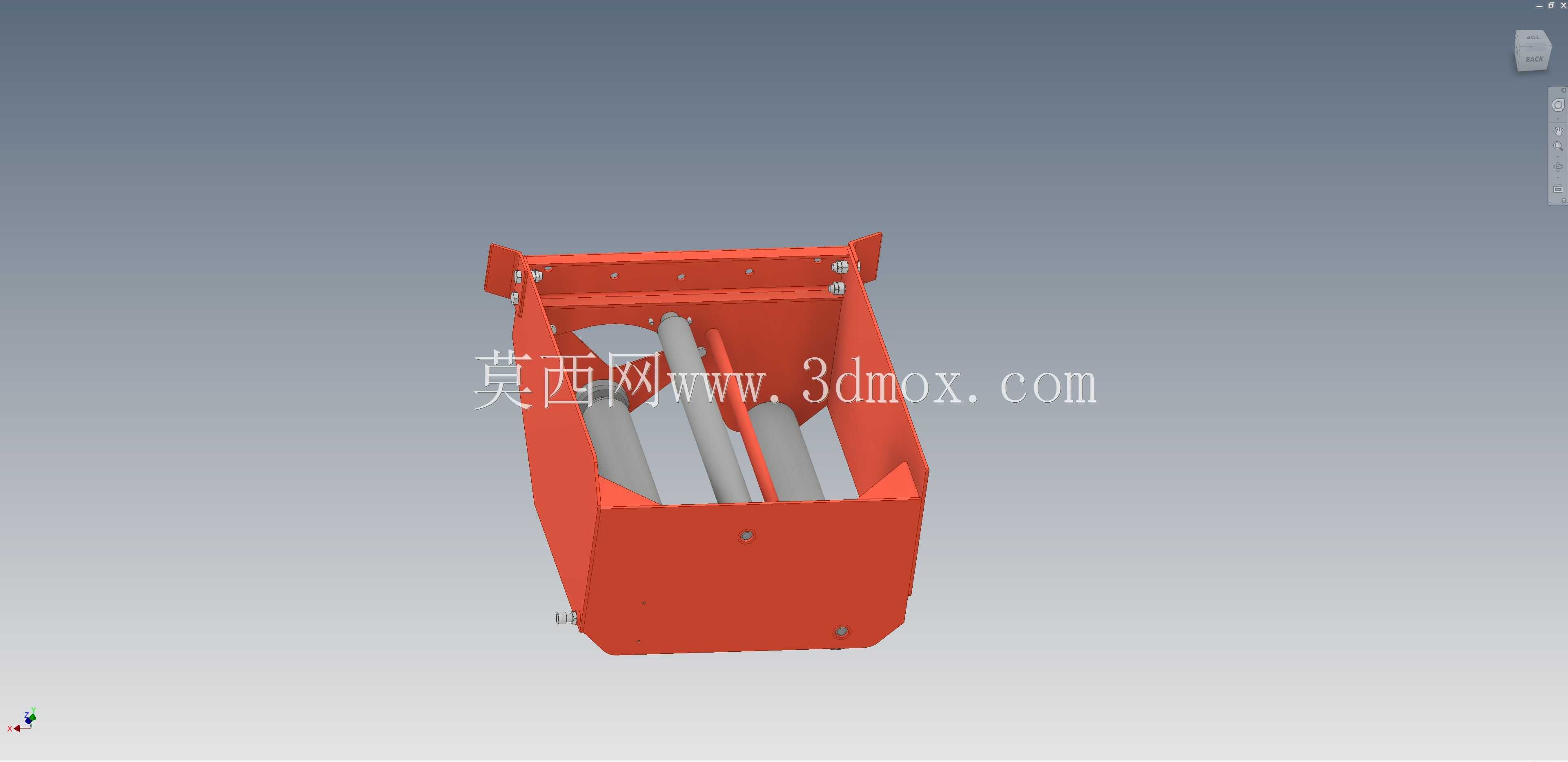

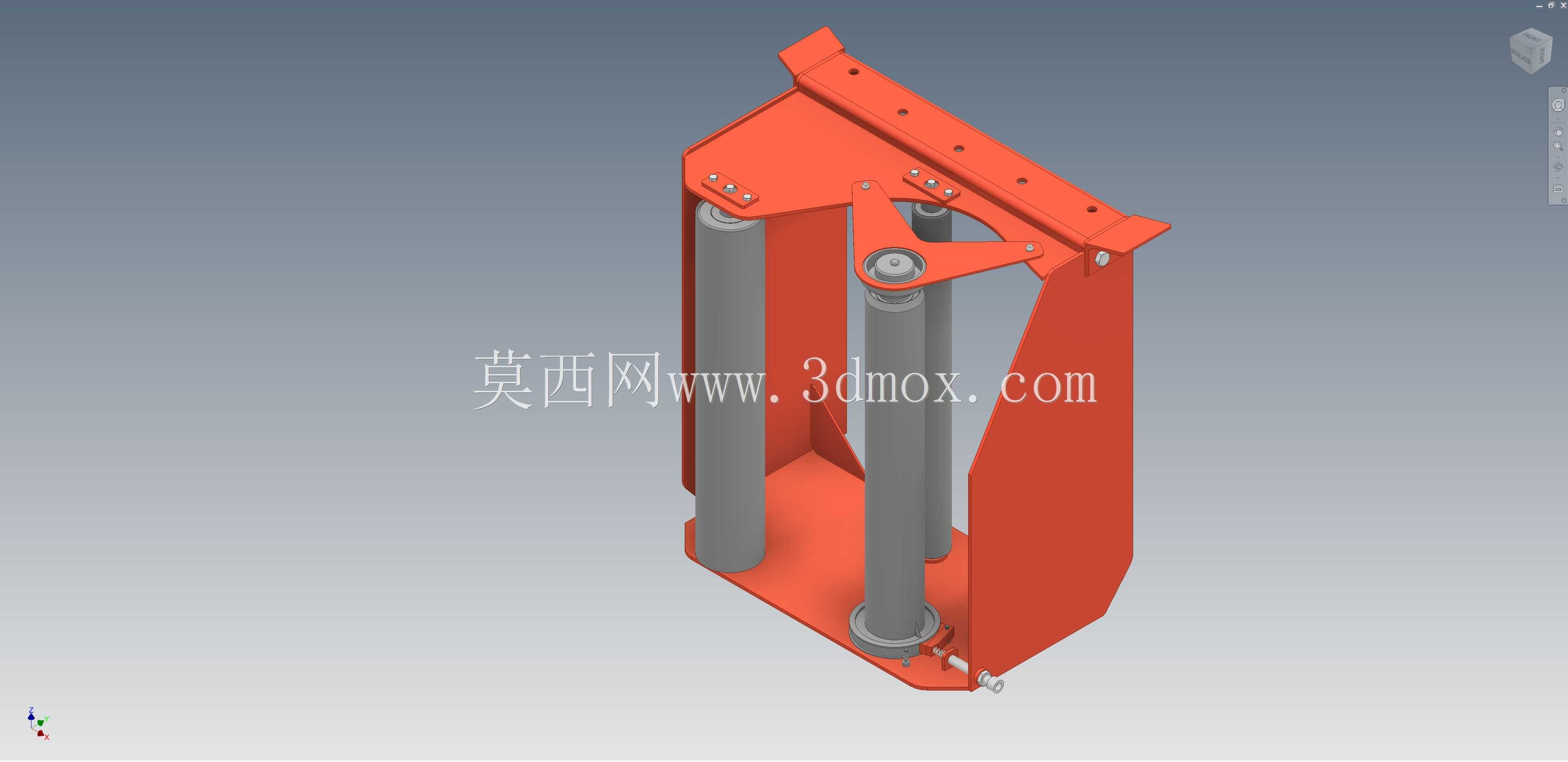

　　这套辊组安装支架结构，多用于工业产线的物料位置检测、走料纠偏配套场景，作为传感检测单元的承载安装基体，可适配带状、薄型工件的连续输送过程中的位置信号采集需求，支架整体采用弯折焊接式钢板成型结构，主侧板做了斜切减重处理，在保证结构刚性的前提下减少整体自重，顶部预留的长条安装孔位可适配不同安装基面的固定需求，允许安装时做横向位置微调，降低现场安装的孔位对位难度。三根平行布置的辊轴采用悬臂式安装结构，辊面做了光滑处理，走料过程中可减少对工件表面的划伤，辊轴与支架侧板的连接位置采用了嵌入式轴承座结构，保证辊轴转动的同轴度，长期运行下不会出现卡滞、偏摆问题，中间辊轴的顶部位置预留了传感元件的安装位，可直接配套接触式或非接触式检测元件，

　　实时采集走料过程中的张力、位置偏移信号，无需额外加装传感固定支架，减少现场改装的工作量。设计过程中优先考虑了现场维护的便捷性，辊轴组件可从支架正面直接拆卸更换，无需拆解整体支架结构，日常维护时只需松开端部的固定紧固件即可抽出辊轴，更换磨损的辊面或轴承部件。支架的安装边界做了充分的冗余设计，两侧板的间距可适配宽度在300mm以内的带状物料，辊轴的伸出长度可根据实际走料宽度做适配调整，顶部安装边的孔位间距符合常规工业型材的安装孔距标准，可直接固定在铝型材机架或钢制焊接机架上，无需额外加工转接板。结构的受力点做了局部加强处理，顶部安装边与侧板的连接位置加焊了三角加强筋，在承受走料张力带来的侧向载荷时不会出现侧板变形问题，

　　底部的开放式结构可避免积料、积尘，适合多尘、有碎屑的工业生产现场使用，辊轴的排布采用了两高一低的错位布置方式，可保证物料经过检测位置时与辊面充分接触，不会出现物料悬空导致的检测信号失真问题，整套结构的装配公差控制在0.1mm以内，保证辊轴之间的平行度，避免走料过程中出现跑偏、剐蹭侧板的问题。
