印刷设备防护站台框架结构设计

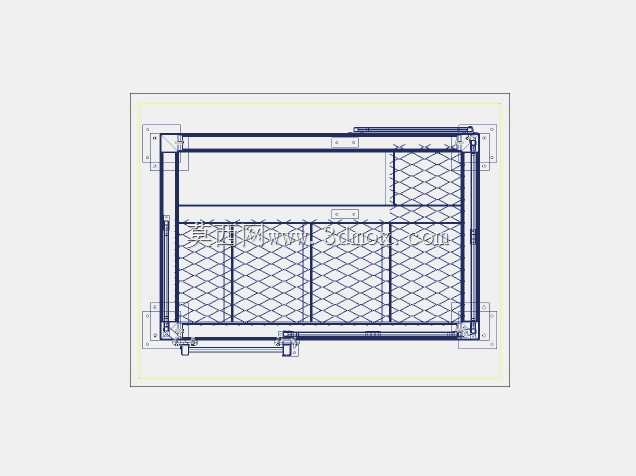

　　该结构件为印刷生产线上配套的操作站台框架，主要应用于印刷车间设备旁的操作人员站位、物料临时周转承载场景，解决印刷设备进料端、操作侧人员作业高度匹配、作业区域安全防护的实际需求。框架整体采用矩形方管焊接成型主体承载结构，外围搭配菱形钢板网作为防护围挡，既能够避免作业过程中工具、小型物料从站台侧边掉落，也不会遮挡操作人员观察设备运行状态的视线，适配印刷车间多粉尘、频繁擦拭清洁的工况，钢板网的镂空结构不易积尘，日常维护仅需简单吹扫即可完成清洁。设计阶段优先考虑了安装适配性，框架底部预留了与车间地面预埋螺栓连接的固定支座，支座位置设置了长条形调节孔，可抵消地面施工带来的±15mm安装位置误差，降低现场安装的对位难度；

　　框架侧边预留了与印刷设备主机架连接的连接耳板，连接点位经过受力核算，可承受人员倚靠、小型物料堆放带来的侧向载荷，避免站台与设备之间出现缝隙引发安全隐患。整体框架的承载面高度匹配印刷设备操作面板的标准作业高度，作业人员站立时手臂自然下垂即可触及设备操作按键，无需长期弯腰或抬手作业，降低长时间操作的疲劳感。围挡部分的高度设置在人体重心高度以上，可有效防止人员意外失足跌落，同时围挡与主框架采用螺栓装配式连接，若后期设备改造需要调整围挡位置、更换局部破损的网片，无需整体切割焊接，仅拆卸对应螺栓即可完成更换，大幅降低后期维护成本。框架的承载面预留了防滑花纹钢板的安装位，表面铺设后可避免印刷车间洒落的油墨、清洗剂导致脚底打滑，

　　承载面的载荷按照单人操作加200kg临时物料堆放的标准核算，主框架方管的壁厚选型经过挠度验算，满载状态下框架中部的形变量控制在1/1000以内，不会出现明显的踩踏晃动感。框架的边角位置全部做了圆角打磨处理，避免尖锐边角划伤过往人员或刮蹭印刷物料，所有焊接位置均做了焊渣清理与防锈底漆处理，适配印刷车间偶尔存在的弱腐蚀性清洗剂挥发环境，延长结构的整体使用寿命。
