船舶系泊用导缆孔结构三维设计

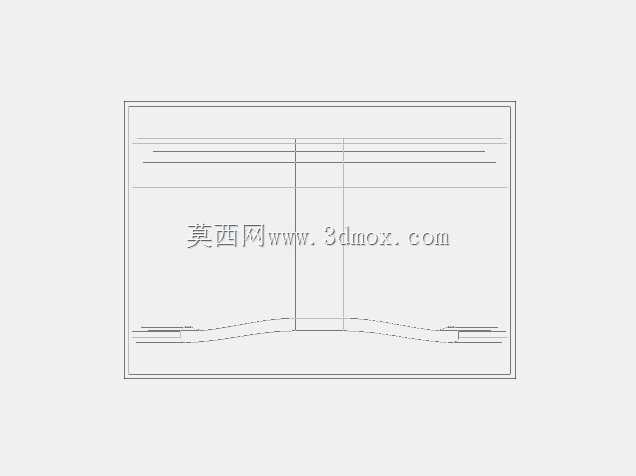

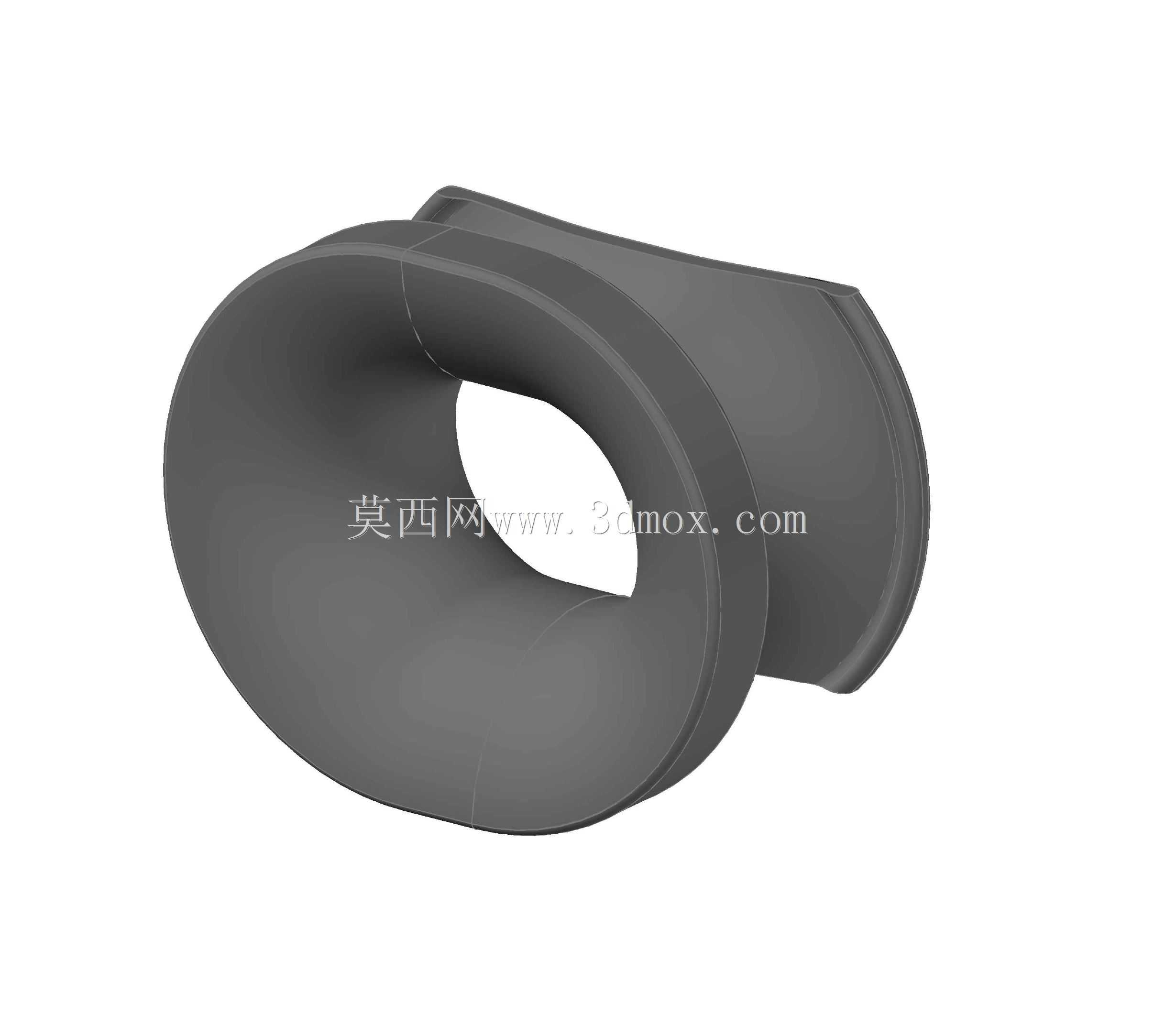

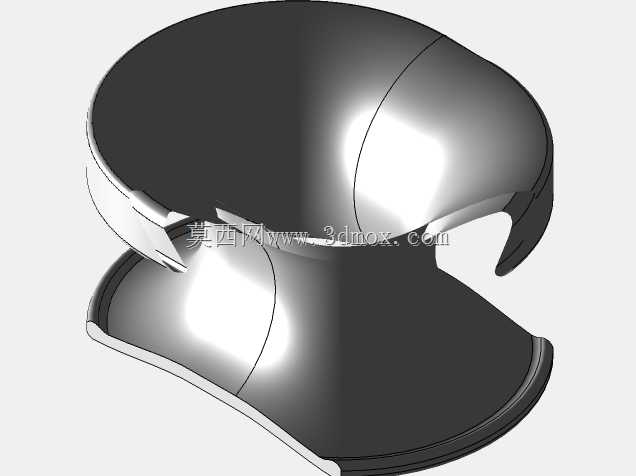

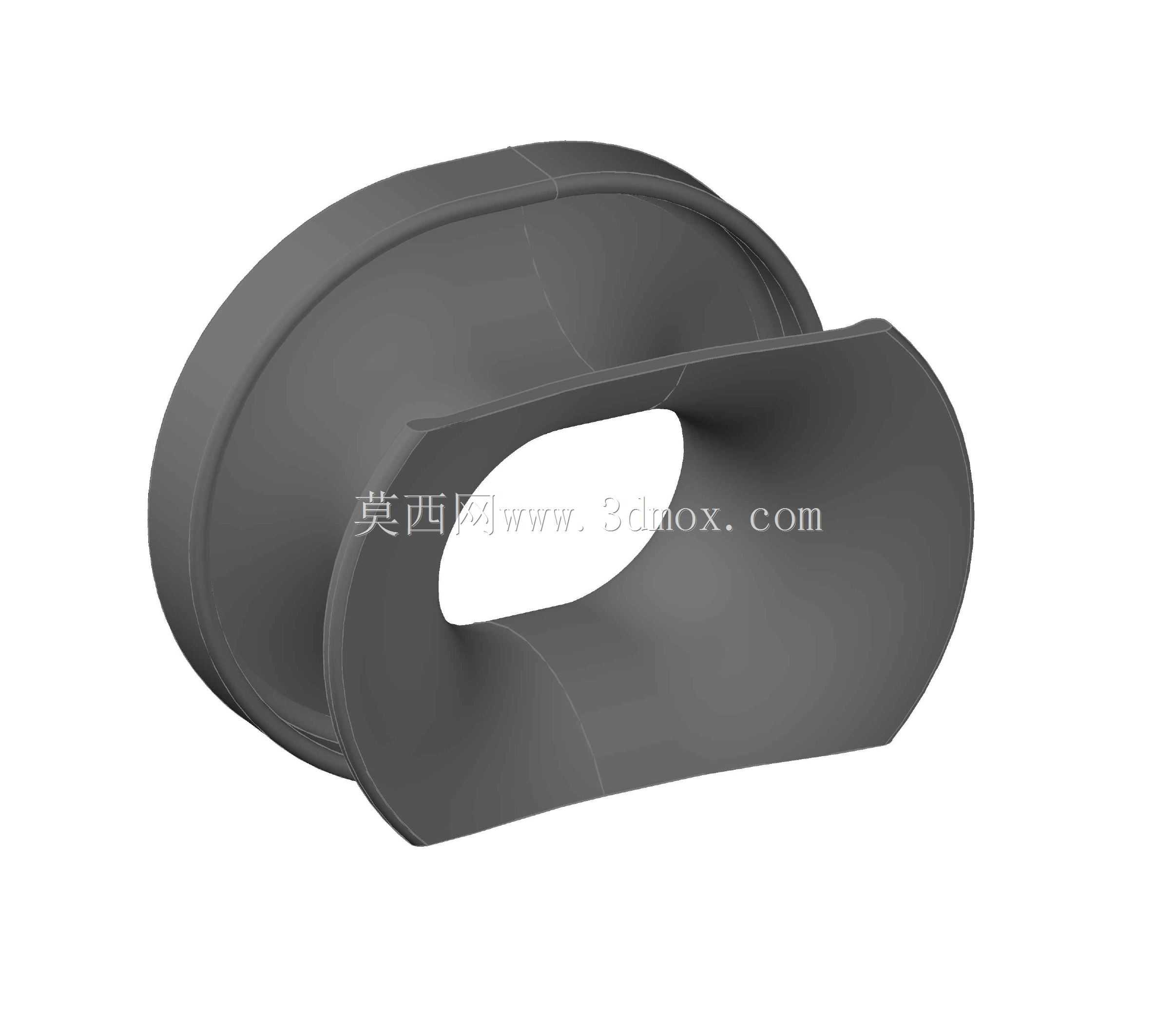

这款导缆结构主要应用于各类民用船舶、内河作业船的甲板系泊区域，是船舶系泊作业中不可或缺的甲板舾装件，核心作用是在船舶靠泊、移泊、锚泊作业时，为系泊缆绳提供固定的导向路径，避免缆绳与甲板舷边结构直接摩擦造成缆绳断丝、结构磨损，同时约束缆绳的出线角度，防止缆绳在受拉过程中出现大幅滑移、跳槽的情况，保障系泊受力的稳定性。从结构设计来看，整体采用一体式铸造成型的曲面腔体结构，外侧为贴合甲板舷墙安装的圆形法兰边，法兰边预留均匀分布的安装螺栓孔位，可直接通过螺栓紧固在舷墙的开孔位置，安装时需保证法兰端面与舷墙安装面完全贴合，避免出现局部应力集中导致安装座变形。内侧导向面采用大曲率圆滑过渡的喇叭口曲面，所有与缆绳接触的棱边均做了倒圆角处理，圆角半径根据适配缆绳的直径做匹配设计，确保缆绳在任意角度牵拉时，接触位置均为圆滑曲面，不会出现硬棱切割缆绳的问题。中间的导缆开孔为长圆形结构，可同时容纳多根不同直径的系泊缆绳穿过，开孔的净空尺寸预留了足够的缆绳活动余量，即便缆绳在潮汐变化、船舶晃动时出现角度偏移，也不会与开孔内壁发生卡滞。结构的壁厚设计根据系泊额定载荷做了等强度优化，受力集中的法兰与导向曲面衔接位置做了局部加厚处理，同时在曲面背部设置了隐性的加强筋结构，在不增加整体重量的前提下提升结构的抗冲击、抗拉拽性能，避免缆绳突然受拉时结构出现开裂变形。在实际选型匹配时，需要结合船舶的系泊缆绳直径、额定系泊力、舷墙安装位置的开孔尺寸来对应选型，安装时要保证导缆孔的中心高度与系缆桩、导缆滚轮的中心高度处于同一水平线上，减少缆绳的弯折角度，降低缆绳的额外磨损。建模过程中对所有导向曲面做了连续性处理，不存在曲面折角、接缝凸起的问题，可直接用于后续的铸造工艺开模、安装干涉校验，也可用于船舶舾装布置的整体装配模拟，验证不同系泊角度下缆绳与周边甲板设备的间隙是否满足作业要求。
