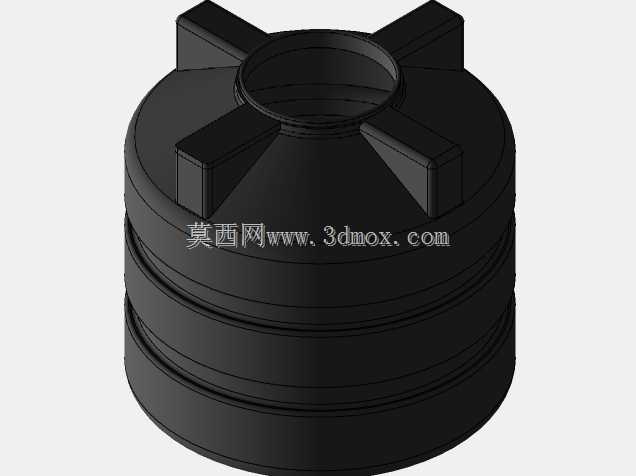

带顶部加强筋的立式储水塑料罐体结构

日常做民用储水配套结构设计时，这类带顶部加强结构的立式塑料罐体是很常见的选型对象，不少户外临时储水、小型水肥存储、家装临时蓄水场景都会用到这类滚塑或注塑成型的罐体，相比金属罐体它自重更轻，耐普通水基介质的腐蚀能力更强，不用额外做表面防锈处理，搬运和现场安装的人力成本更低。

从结构功能上看，罐体顶部做四个径向分布的凸台加强筋，首先是解决大口径敞口罐体顶部的刚度问题，纯圆筒形敞口结构在堆码或者顶部受侧向力时很容易出现口部失圆，四个均匀分布的凸台相当于在口部增加了径向支撑肋，既可以提升口部的抗变形能力，也能作为罐体拧合外盖时的受力卡位，不用额外在罐体表面做防滑纹路，开盖和封盖时的受力点更集中，不会因为手滑导致密封不严。罐体侧壁做了多道环形凸起的加强箍，这是考虑到塑料材质长期盛液时的侧壁蠕变问题，空罐状态下环形箍能提升罐体堆叠时的轴向承压能力，满液状态下能约束侧壁向外的鼓胀变形，避免长期使用后罐体出现不可逆的胀形，影响放置的平稳性。顶部的锥面过渡设计，一方面是让顶部的受力能均匀传导到侧壁，避免口部和侧壁衔接处出现应力集中，另一方面也能在开盖倾倒液体时，让残留的液体顺着锥面回流到罐内，不会顺着罐体侧壁流到外壁造成污染。

建模的时候先确定罐体的整体容量边界，先绘制罐体的主体回转截面，用旋转凸台做出罐体的基础筒体、顶部锥面和中心的螺纹接口，这里要注意筒体的壁厚要保持均匀，避免注塑或滚塑时出现壁厚差导致的缩痕。之后单独绘制顶部的单个加强凸台，凸台和锥面、筒体衔接的位置要做足够大的圆角过渡，不能出现直角衔接，避免应力集中导致凸台受外力时断裂，绘制完单个凸台后用圆周阵列命令，绕罐体中心轴均匀阵列四个，保证四个凸台的位置度一致，不会出现卡位偏移。侧壁的环形加强箍可以在回转截面里直接画出轮廓，和主体一次旋转成型，减少后续特征的数量，也能保证加强箍和筒体的连接强度。最后处理所有的棱边倒角，外壁的锐边倒圆角避免搬运时划伤手，内壁的衔接处倒圆角减少液体残留的死角，方便后续清洗罐体。

实际选型安装时要注意，这类罐体的底部是平直面结构，放置的基础面要保证平整，不能有尖锐凸起硌伤罐底，满液状态下不要直接拖拽罐体，避免底部磨损出现渗漏。顶部的接口可以适配对应的螺纹密封盖，加装密封圈后可以满足常压下的密封储液需求，不适合带压存储介质，也不能存储强有机溶剂类的介质，避免塑料材质被腐蚀出现开裂。
