带手动蜗轮齿轮操作机构的对夹式蝶阀结构

项目分类:3D模型 发布时间:2021-09-22 ID:280367
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构
  • 带手动蜗轮齿轮操作机构的对夹式蝶阀结构

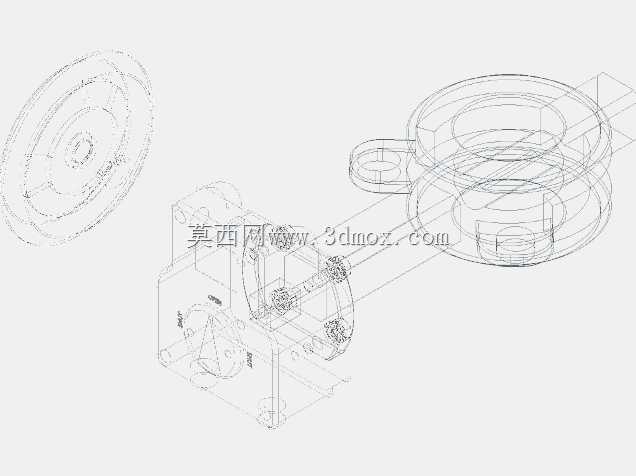

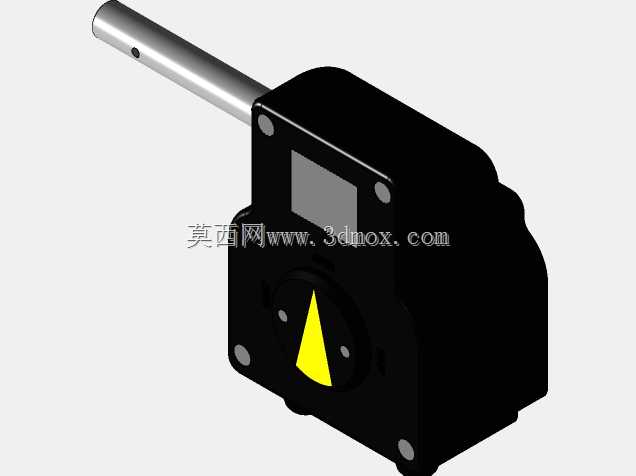

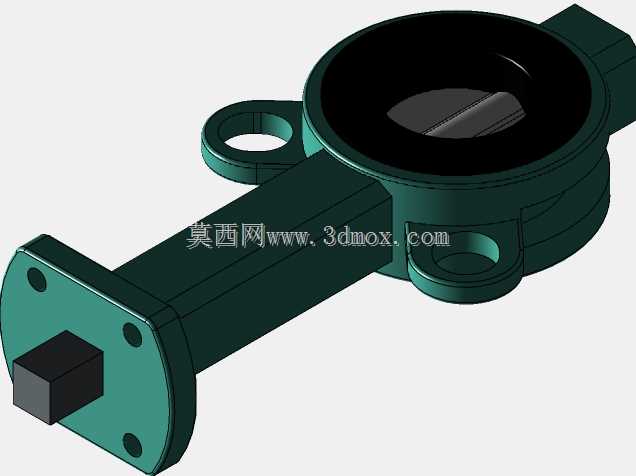

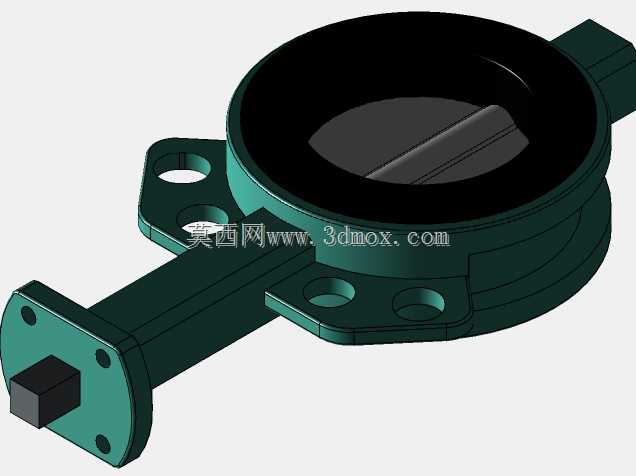

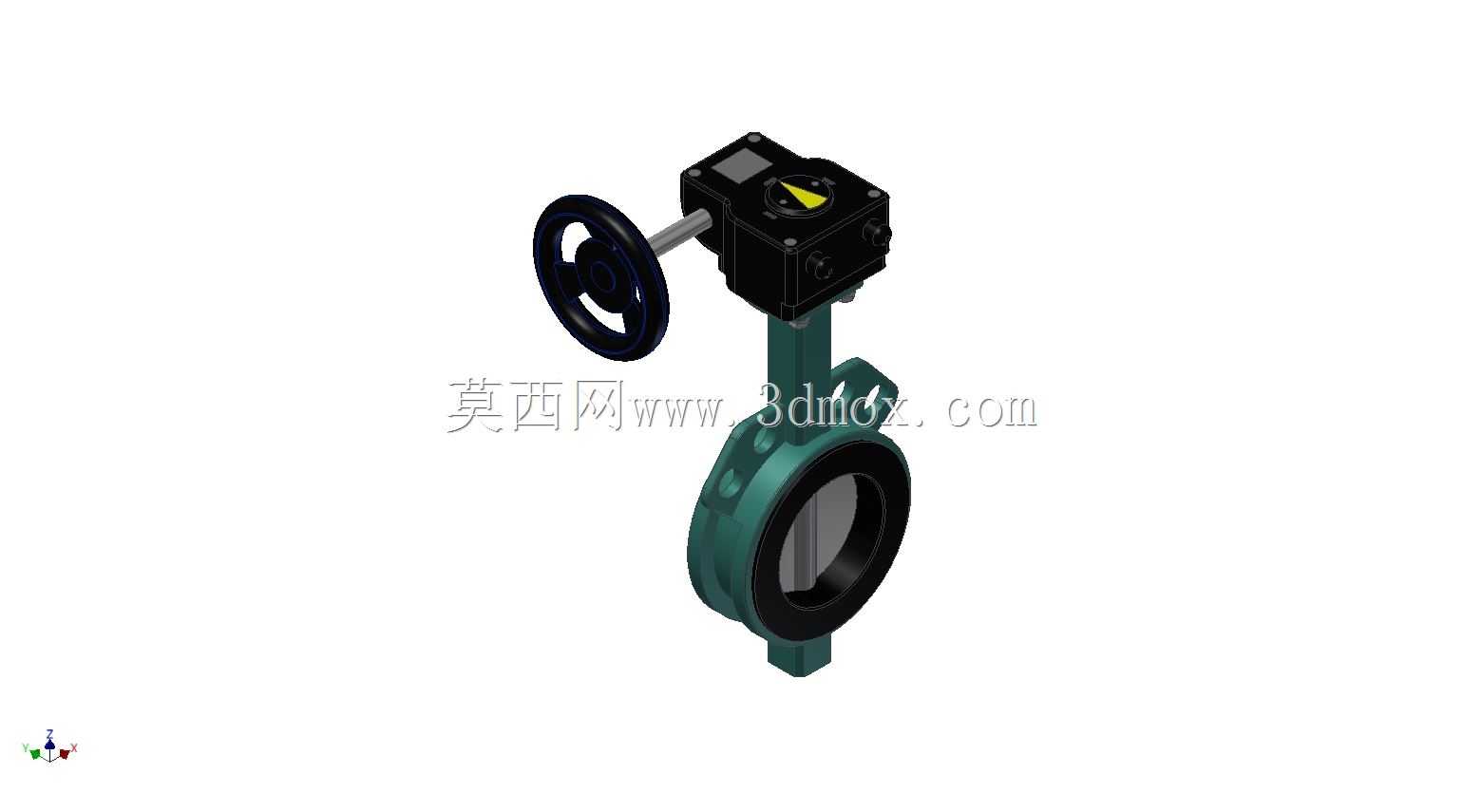

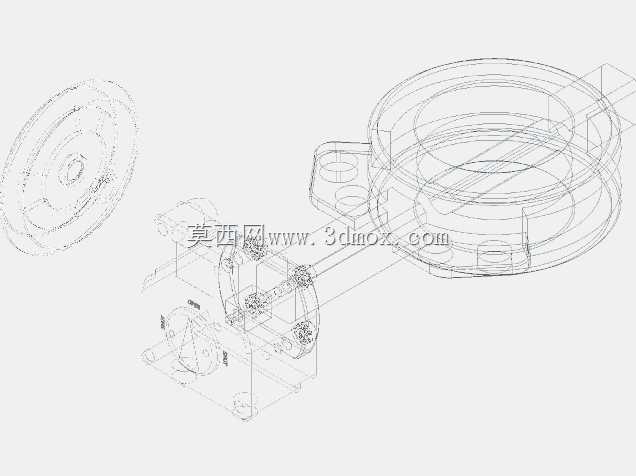

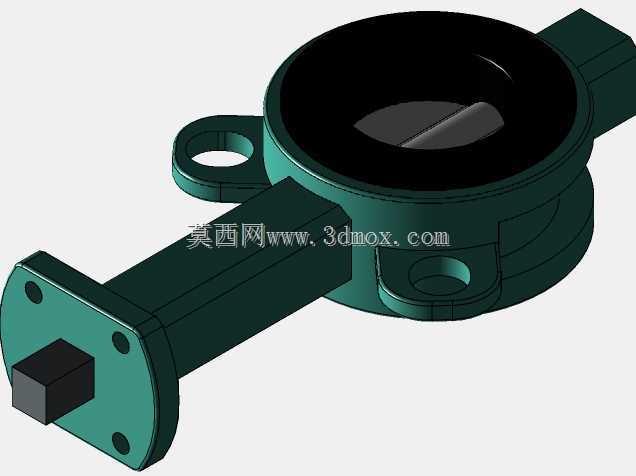

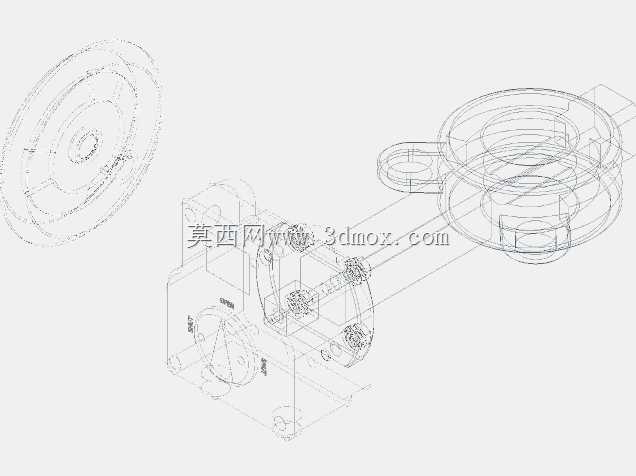

在化工流体输送、市政给排水、暖通空调管网的截断与调节工况里,这类带手动齿轮操作机构的对夹蝶阀是管路系统里的常用控制部件,相比普通手柄驱动的蝶阀,齿轮减速结构能大幅降低操作力矩,即便在公称压力16barg的管路上,操作人员仅需转动手轮就能平稳完成阀板的启闭动作,不会出现大口径阀门手柄操作力矩过大、启闭卡涩的问题。做这款模型的时候,最先要理清的是安装边界:对夹式结构没有自带法兰,是靠管路两侧的配对法兰夹持固定,所以建模时阀体的两端密封面厚度、螺栓孔的中心距必须严格匹配对应公称通径的法兰标准,DN40、DN50、DN80三个规格的安装尺寸要分别对应,避免后续装配时出现螺栓穿不上、密封面压偏泄漏的问题。建模的第一步是先做阀体主体,铸铁材质的阀体是整体式对夹结构,流道部分的圆弧过渡要符合流体阻力设计要求,不能出现直角突变造成流阻过大;之后是阀瓣部分,CF8M材质的阀瓣表面要做光滑处理,和阀座密封面的配合公差要控制在合理范围,过松会内漏,过紧会导致启闭力矩超标。阀座采用EDPM材质,建模时要考虑橡胶件的压缩量,密封唇边的结构要能在法兰夹持时形成均匀的密封比压,同时阀瓣转动时不会过度磨损密封面。上部的齿轮箱是铸铝材质,内部的蜗轮蜗杆传动结构要做运动配合校验,手轮转动时阀杆的行程要对应阀板0到90度的启闭角度,齿轮箱上的开度指示盘要和阀板实际位置精准对应,方便现场操作人员直观判断阀门开度。建模过程中先绘制各零件的二维草图,拉伸旋转生成基础实体后,再做倒角、密封槽、安装孔等细节特征,之后在装配环境里按照实际装配关系添加配合约束,校验手轮到阀板的传动比是否符合操作力矩要求,还要检查齿轮箱和阀体连接的阀杆密封结构,避免介质从阀杆处外漏。这类阀门在实际使用时,对夹安装的方式相比法兰式蝶阀结构更紧凑,占用管路的轴向空间更小,适合安装空间局促的管段,手动齿轮结构不需要外接气源电源,在没有动力源的现场工况下也能可靠操作,日常维护时仅需定期检查齿轮箱润滑、阀杆密封情况即可,结构可靠性高,适用的介质范围也比较广,水处理、弱酸碱流体、常温气体管路都能适配。
