弯型表面网格管道三维结构设计

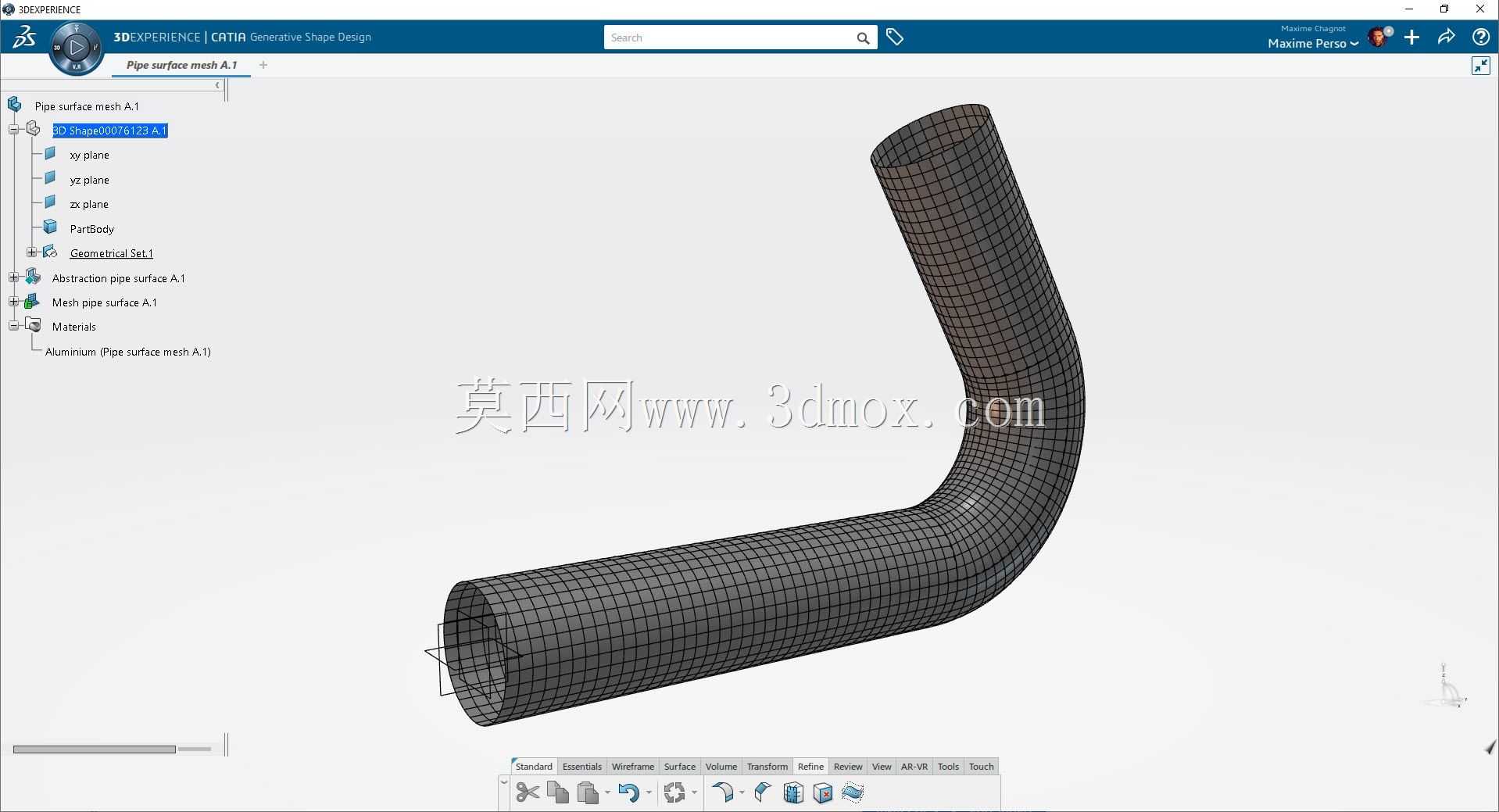

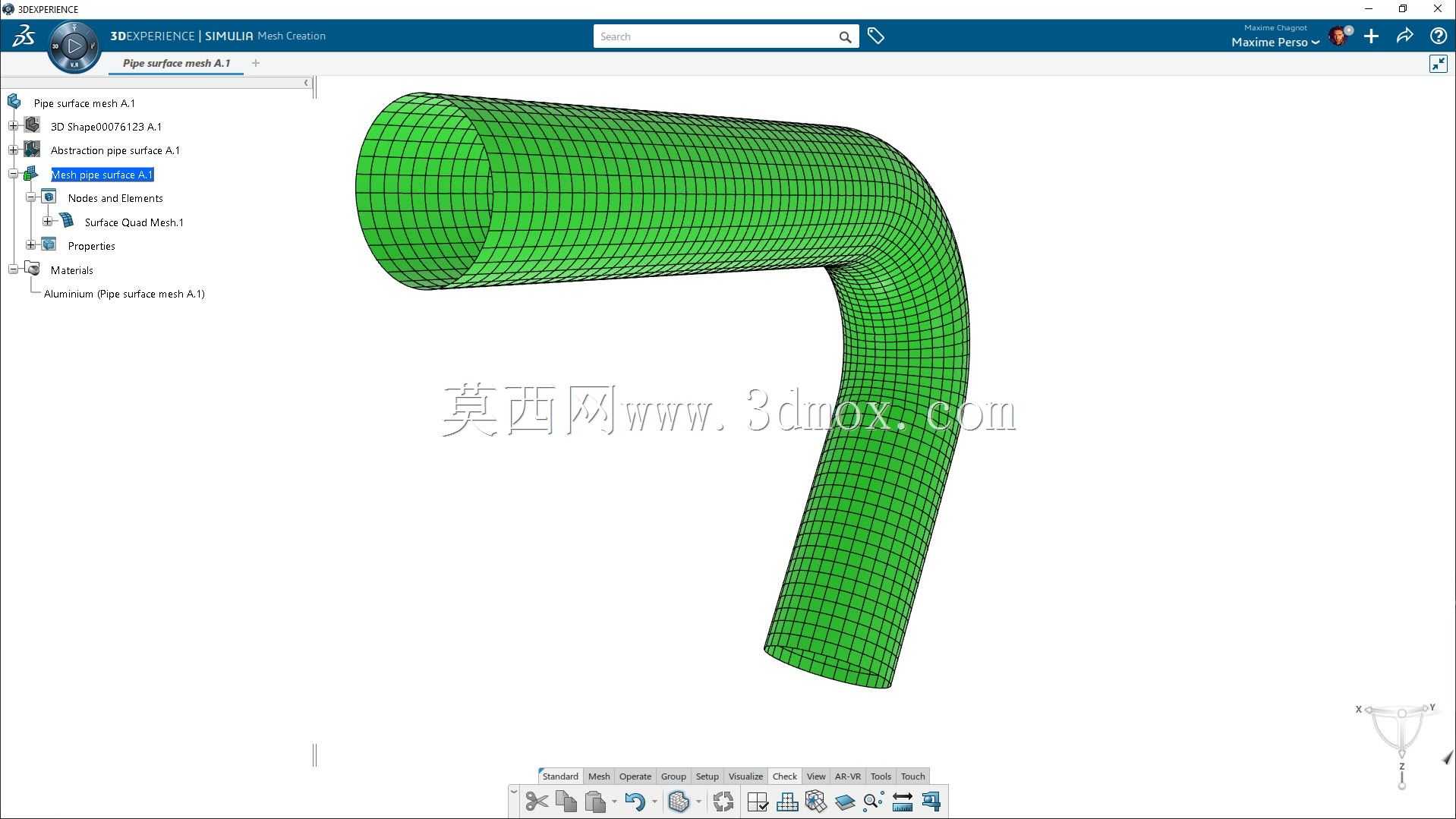

　　这类弯型表面网格管道常应用在海上能源输送、电缆穿护、工业流体管路布局场景中，核心作用是在管路转向位置为内部介质或线缆提供平滑的过渡通道，同时表面网格结构可兼顾有限元仿真分析的网格划分需求，减少后续仿真前处理的重复工作量。从实际工程使用角度看，这类弯管的设计首先要匹配上下游直管段的通径尺寸，转弯半径需要根据内部输送介质的流速、线缆的最小弯曲半径来确定，避免介质流经转弯处时产生过大的压损，或是线缆穿设时出现弯折损伤。建模过程中，首先要确定弯管的中心轨迹线，按照管路布局的走向绘制90度弯曲的空间路径，再基于通径尺寸生成管道的基础实体曲面，之后按照有限元分析的单元尺寸要求，在管道外表面映射生成规则的四边形网格，

　　网格的疏密程度需要匹配后续结构力学、流体力学仿真的精度要求，转弯位置的网格需要适当加密，保证应力集中区域的计算准确度。设计时需要注意安装边界的预留，弯管两端的连接端面要保留足够的法兰或焊接余量，端面的垂直度公差要控制在管路安装的通用要求范围内，避免现场装配时出现对接错位的问题。表面网格的构建并非单纯的视觉效果，每一个网格节点都对应后续仿真分析的节点坐标，建模时要保证网格单元的正交性，避免出现畸变单元影响仿真计算的收敛性。对于海上应用场景，这类网格管道还需要考虑海水腐蚀、风浪载荷的影响，建模时可以直接基于表面网格施加载荷约束，省去后续重新划分网格的步骤，提升设计迭代的效率。建模过程中要反复核对弯管的转弯角度、两端接口的相对位置尺寸，保证和整体管路布局的坐标完全匹配，避免出现安装干涉。管道的壁厚参数要根据设计压力、输送介质的特性来确定，表面网格的厚度方向可以通过壳单元属性直接赋予，不需要额外构建实体壁厚，在满足仿真需求的同时降低模型的复杂度。
