三角形空间桁架式管状支撑构件

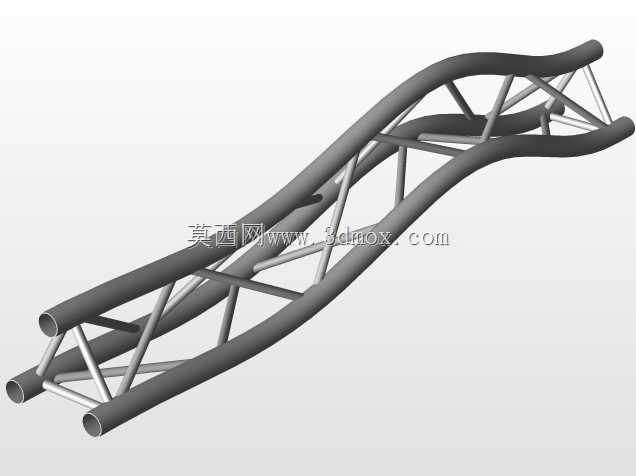

　　这类三角形截面的管状桁架结构，在轻型支撑、临时展架搭建、舞台桁架配套、小型景观构筑物支撑场景中应用十分广泛，区别于常规的四边形截面桁架，三角形截面的抗扭性能更优，在同等耗材用量下，侧向抗失稳能力比同规格四边形桁架高出近三成，尤其适合单柱独立支撑、无侧向拉结的使用场景，不需要额外设置斜向支撑就能保证整体结构的侧向刚度。从结构构型来看，该构件采用三根主弦管沿空间螺旋曲线排布，相邻主弦管之间通过连续的腹管做交叉连接，腹管与主弦管的连接节点采用相贯线焊接处理，所有连接位置都做了平滑过渡，既避免了应力集中导致的节点疲劳失效，也能减少加工过程中的焊缝缺陷。设计过程中首先要确定构件的整体高度与底部安装边界，底部三个支脚的落点构成等边三角形，

　　安装时需要匹配对应规格的法兰连接板，三个支脚的中心距误差需要控制在2mm以内，避免安装时出现强制装配产生的内应力，顶部的连接端同样采用三角形分布的连接点位，可直接对接上部的承载平台或者横向桁架段。主弦管采用连续弯曲成型工艺，弯曲过程中需要控制管材的椭圆度，弯曲段的截面椭圆度不能超过管径的5%，避免局部截面削弱导致的承载能力下降，腹管的排布密度沿构件高度方向做了变间距处理，底部靠近安装面的位置腹管间距更小，因为底部承受的轴力与弯矩最大，加密腹管可以提升底部的抗剪能力，往上靠近顶部的位置腹管间距适当放大，在保证整体刚度的前提下减少耗材用量。这类结构在做受力校核时，不能简单按照直杆桁架计算，因为主弦管是空间曲线形态，

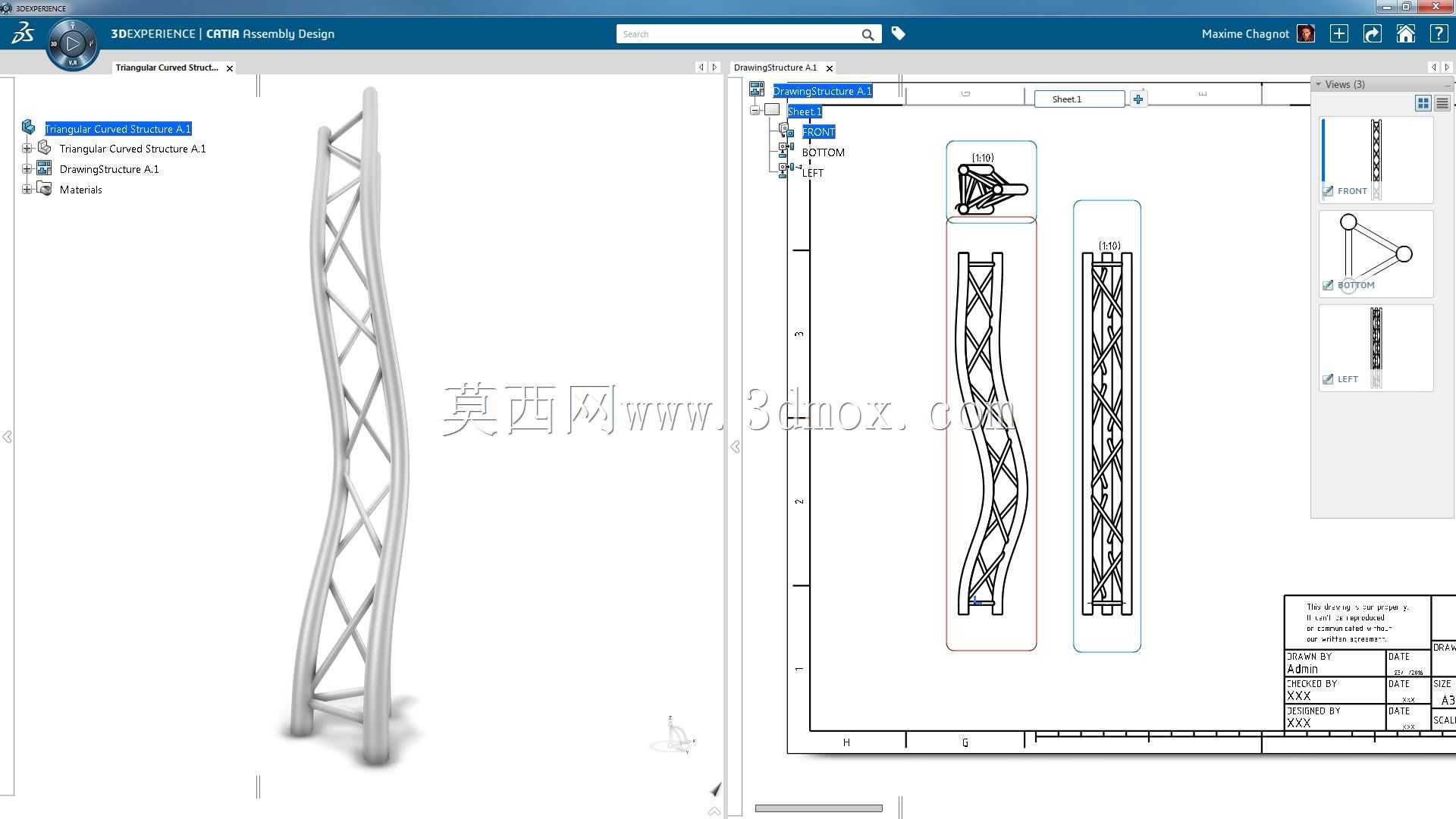

　　需要考虑初始弯曲带来的二阶效应，尤其是在承受竖向偏心荷载的时候，曲线段的附加弯矩会比直杆构件高15%左右，建模时需要准确还原每一段管材的空间走向，不能用直线段近似拟合曲线，否则计算出来的固有频率会和实际值偏差超过20%，容易引发风振或者动载下的共振问题。实际使用中，这类构件单根可承受的竖向轴心荷载在5kN左右，适合作为小型遮阳棚支撑、临时灯光架立柱、展会装饰造型支撑等场景使用，构件表面可做喷塑或者镀锌处理，适应户外使用的防腐需求，安装时不需要大型吊装设备，人工配合简单工具就能完成组装，单根构件重量控制在合理区间，方便转运和现场拼装。从建模逻辑来看，这类结构适合采用参数化生成式设计，先确定上下端的三角形定位点，

　　再生成主弦管的空间引导线，引导线的曲率需要连续平滑，不能出现拐点，之后按照设定的间距生成腹管的连接路径，所有管材的交接位置自动做相贯线裁剪，保证后续加工时管材能够精准贴合，不需要现场二次修磨。需要注意的是，这类曲线桁架的加工不能采用常规的直桁架点焊工装，需要制作专用的成型胎架，先把三根主弦管定位在胎架上，再依次焊接腹管，焊接时要采用对称焊接顺序，避免焊接变形导致整体构件出现侧弯或者扭转，焊接完成后需要对整体做尺寸校验，保证上下端连接点位的同轴度误差不超过构件总高度的1/1000，否则安装后上部结构会出现倾斜。在空间受限的安装场景下，这类三角形截面的构件比四边形桁架占用的平面尺寸更小，三个方向的受力性能均匀，不会出现四边形桁架弱轴方向刚度不足的问题，尤其适合在狭窄通道、小型展位等空间局促的位置做竖向支撑使用，同时流畅的曲线造型也能兼顾装饰效果，不需要额外做外包装饰就能满足景观类项目的外观要求。
