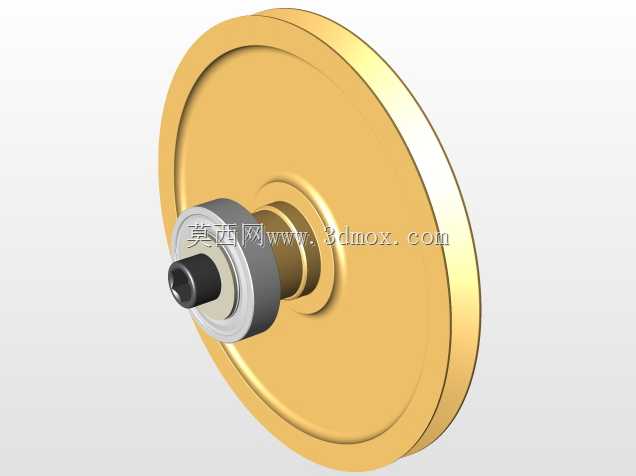

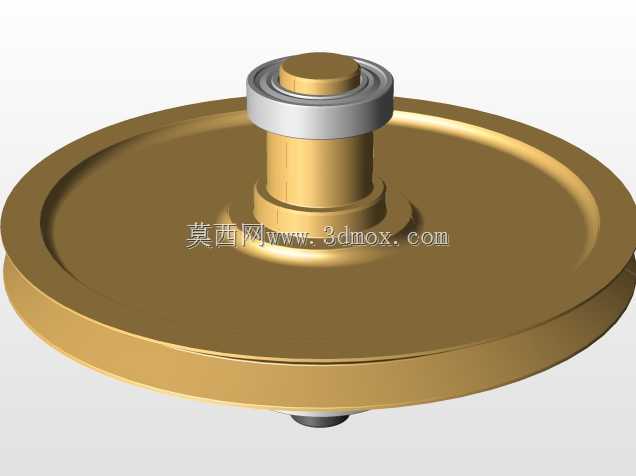

带轴承装配结构的剖视滑轮组件

项目分类:通用机械零部件 发布时间:2021-12-29 ID:480780
  • 带轴承装配结构的剖视滑轮组件
  • 带轴承装配结构的剖视滑轮组件
  • 带轴承装配结构的剖视滑轮组件

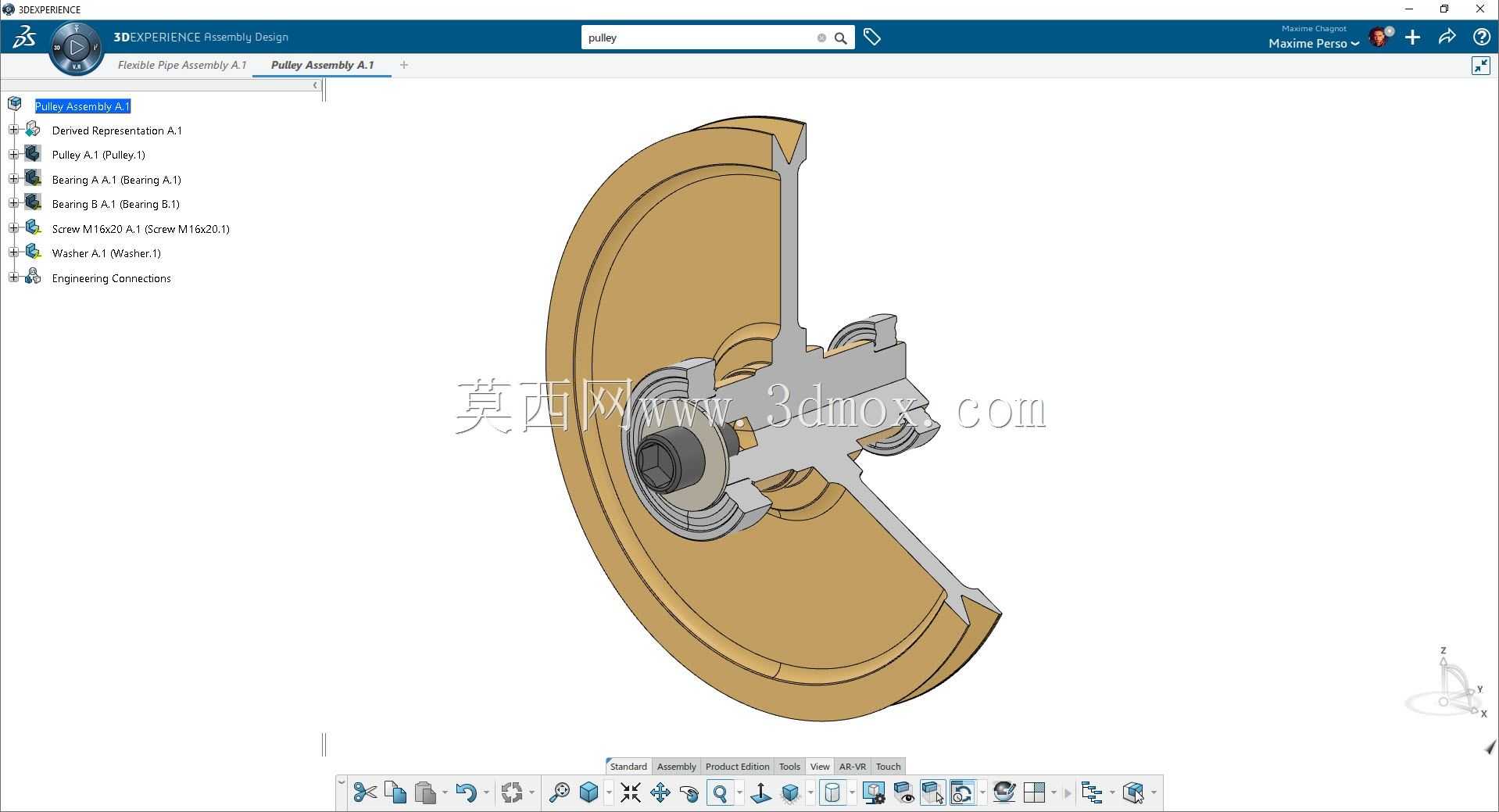

  在带式输送、起重吊装、轻工传动等多个工业场景里,滑轮都是承担载荷传递、运动方向换向的核心基础零件,不少刚入行的结构设计人员容易把滑轮当成单一轮体零件处理,忽略配套轴承、连接轴、定位结构的匹配设计,最终做出来的组件要么转动卡滞,要么轴向窜动超标,用不了多久就会出现轮槽偏磨、轴承抱死的问题。这套剖视展示的滑轮组件,把轮体、内置轴承、定位隔套、连接轴段的配合关系完整呈现出来,能直观看到各零件的装配逻辑,不用再对着二维剖视图反复脑补空间位置。从实际应用场景来说,这类滑轮既可以用在小型起重设备的导向绳轮位置,承担钢丝绳的换向支撑,也可以替换平皮带传动系统里的张紧轮,通过调整安装位置给皮带提供合适的张紧力,避免皮带打滑丢转,

  还能在自动化生产线的同步带传动段作为惰轮使用,延长传动带的包角,提升传动效率。设计这套组件的时候,首先要明确轮槽的型面参数,不同用途的滑轮轮槽尺寸差异很大:如果是走钢丝绳的滑轮,轮槽半径要比钢丝绳公称半径大5%到10%,槽深要保证钢丝绳在最大偏角下不会脱槽,轮缘的倒角要做圆滑过渡,避免刮伤钢丝绳表面的钢丝束;如果是适配传动带的滑轮,轮槽的角度、宽度要和对应型号的皮带完全匹配,比如三角带轮的槽角要根据带轮基准直径做对应调整,小直径带轮用更小的槽角来补偿皮带弯曲带来的截面变形。轮体的材料选择也和使用场景强相关,重载起重场景下常用铸钢或者球墨铸铁做轮体,经过时效处理消除内应力,避免长期承重后轮体变形;轻载传动场景可以用铝合金或者工程塑料,

  降低组件自重,减少转动惯量,提升传动响应速度。内置的轴承选型要匹配实际载荷特性,纯径向载荷的场景用深沟球轴承就能满足要求,要是存在轴向窜动的可能,要搭配角接触轴承或者增加轴向定位结构,轴承和轮体轮毂的配合采用基孔制过渡配合,既保证轴承外圈不会在轮毂里打滑,又方便后期维护的时候拆卸更换;轴承和连接轴的配合要根据载荷大小选合适的公差,频繁正反转的场景要选稍紧的配合,避免内圈和轴之间出现相对转动磨损轴颈。安装边界方面,轮体两侧的轴承端盖或者定位卡簧要留出足够的安装空间,连接轴的伸出长度要匹配安装支架的厚度,轴端的固定方式可以根据载荷大小选轴端挡圈、圆螺母或者锁紧套,要保证整个组件安装完成后,轮体的径向跳动量控制在允许范围内,

  不然转动的时候会出现周期性振动,加速轴承和传动件的磨损。另外还要考虑润滑结构的设计,长期运转的滑轮组件要在轮毂位置预留注油孔,方便定期给轴承补充润滑脂,密封结构要根据使用环境选,粉尘大的车间要用接触式橡胶密封圈,阻挡粉尘进入轴承滚道,干净的室内环境可以用间隙式密封,降低转动阻力。很多设计人员在做滑轮组件的时候,容易忽略轮体的静平衡要求,尤其是转速较高的传动滑轮,要是轮体质量分布不均,高速转动的时候会产生很大的离心力,不仅会产生明显的噪音,还会对轴承产生额外的交变载荷,大幅缩短轴承的使用寿命,所以转速超过每分钟300转的滑轮,加工完成后都要做静平衡校验,把不平衡量控制在标准允许的范围内。这套组件的剖视结构还能清晰看到各零件的定位关系,两个轴承之间的隔套长度要精准控制,既不能太长把轴承内圈顶死导致预紧力过大,也不能太短导致轴承存在轴向窜动间隙,隔套的两端面要保证平行度,不然装配后会导致轴承内圈倾斜,影响转动灵活性。
