小型钢筋混凝土休闲小艇结构设计

　　这款钢筋混凝土材质的小型小艇，主要面向近岸浅水区的休闲作业、短途接驳场景使用，区别于常规玻璃钢、木质或金属船体，钢筋混凝土结构的船体凭借材料本身的高耐腐蚀性、抗冲击磨损特性，在近岸礁石区、咸淡水交界水域使用时，无需频繁做船体防腐维护，长期停靠岸线也不会出现金属船体的电化学腐蚀、木质船体的虫蛀腐烂问题，日常运维成本远低于同尺寸其他材质船只。从实际使用功能来看，该小艇额定承载可满足4-6人同时搭乘，前部预留的平整舱面可放置短途运输的渔具、补给物资，中部凹陷的乘员区域做了防滑纹理设计，避免人员在船体晃动时滑倒，后部预留的动力安装位可适配小功率舷外机，满足低速航行的动力需求，无动力状态下也可搭配船桨作为人力划行船只使用。

　　设计阶段首先围绕钢筋混凝土材料的成型特性做结构优化，船体外壳采用变厚度设计，水线以下区域厚度适当增加，强化抗礁石磕碰的能力，水线以上区域做减薄处理，控制整体船体自重，避免混凝土材料密度过大导致吃水过深；内部的钢筋骨架采用纵横交错的配筋方式，纵向主筋沿船长方向通长布置，承担航行时的纵向弯曲载荷，横向肋筋沿船宽方向间隔排布，抵抗波浪冲击带来的横向挤压力，配筋间距经过反复验算，既保证混凝土浇筑时骨料可以顺利填充钢筋间隙，避免出现蜂窝麻面的浇筑缺陷，又能让钢筋和混凝土充分握裹，形成整体受力结构。外形设计上参考了成熟的小型快艇线型，船首采用前倾式V型剖面，航行时可以有效劈开波浪，降低迎浪航行时的船头上浪问题，船身中部到尾部逐渐过渡为平底线型，

　　提升浅水区的通过性，退潮时坐滩也不会出现船体应力集中开裂的问题；船体两侧的舷边做了凸起的压浪条设计，高速航行时可以引导水流向船底流动，减少舷侧水流飞溅打湿乘员的情况，同时压浪条内部也配置了加强钢筋，作为人员上下船时的踩踏受力结构，无需额外加装金属扶手预埋件。安装边界方面，船体整体外形尺寸控制在6米以内，宽度2.2米，整体重量控制在1.2吨左右，普通的小型拖车即可完成陆路转运，不需要重型吊装设备辅助装卸；后部舷外机的安装基座在混凝土浇筑时就预埋了金属连接螺栓，螺栓和内部钢筋骨架焊接为整体，避免后期加装动力时打孔破坏船体结构造成渗漏，船底的龙骨位置做了局部加厚，坐滩时整个船体的重量通过龙骨均匀传递到接触面，

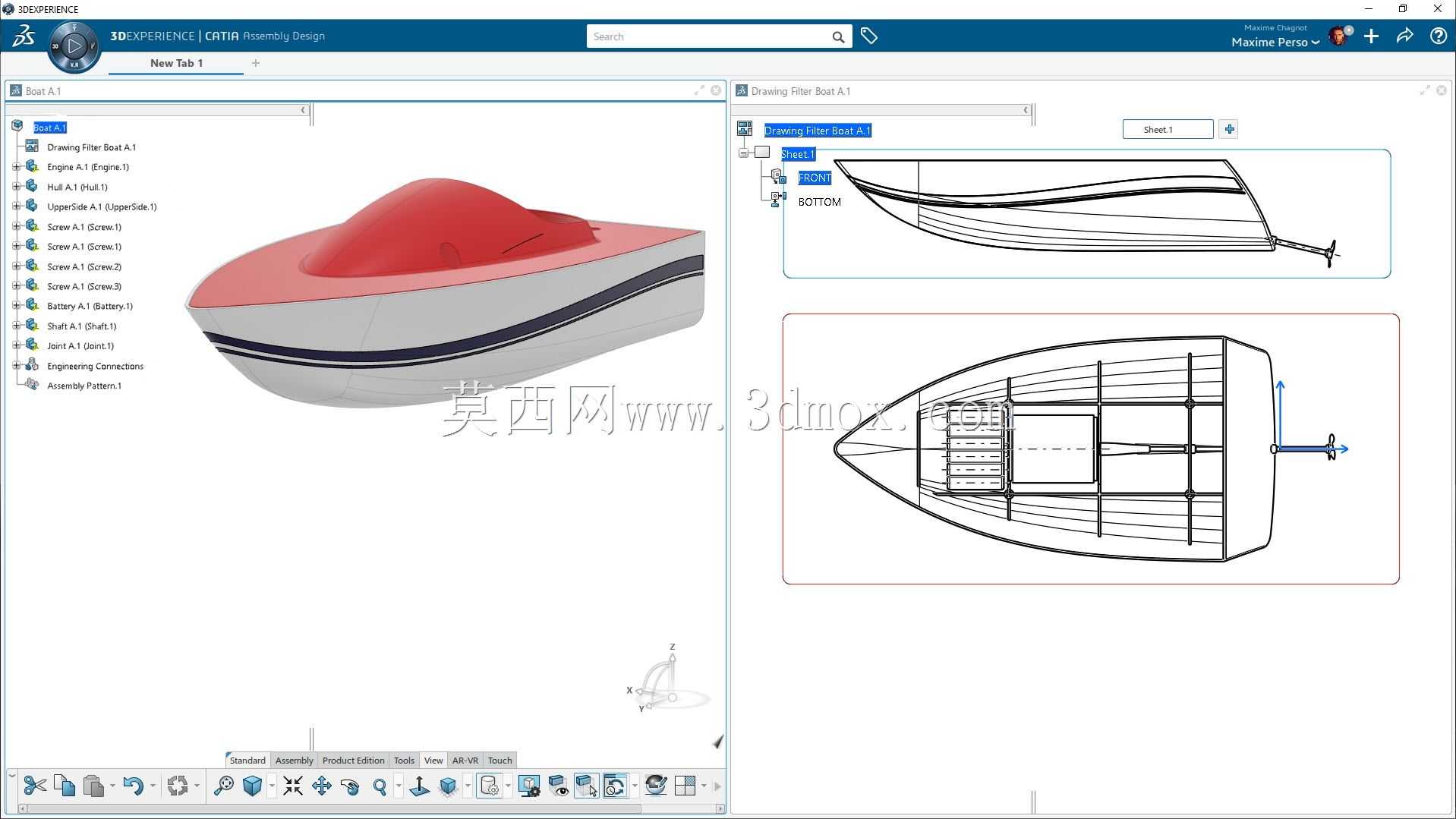

　　不会出现局部应力过大导致的船体开裂；舱内的乘员座位采用和船体一体浇筑的混凝土结构，表面后期可加装木质或软质垫层提升乘坐舒适度，座位下方的空腔可作为密封浮力舱，即使船体出现局部破损进水，密封舱提供的浮力也能保证船体不会沉没，提升近岸使用的安全性。实际建模过程中，先通过二维线框勾勒出船体的三个视图轮廓，确定主尺度和线型变化，再通过曲面放样生成船体的外壳曲面，偏移出壳体厚度后，在内部绘制钢筋的排布路径，按照实际配筋的直径、间距生成三维钢筋模型，装配到船体壳体内部，验证钢筋之间的间隙是否满足浇筑要求，同时核对各个预埋件的位置是否和后续加装的设备匹配，避免出现干涉问题；整个模型的结构拆分完全匹配实际混凝土浇筑的施工流程，外壳模板、钢筋骨架、预埋件都做了独立的结构展示，可直接作为小型混凝土船施工建造的结构参考，也可作为同类型船舶轻量化设计的对比参照样本。
