深海管道对接用高压法兰式连接结构

　　这类法兰式管接头主要应用于海洋油气开采、海底管线铺设、深海科考装备布设等场景，承担不同管段之间的刚性密封连接任务，在水下数百米甚至数千米的高压、强腐蚀环境中，需要同时抵御管内介质压力、外部海水静压以及洋流冲击带来的交变载荷，是海底管路系统中保障密封可靠性与结构强度的核心部件。从结构设计来看，该接头采用带颈对焊法兰的对接形式，两端法兰盘沿圆周均匀布置高强度螺栓，通过螺栓预紧力挤压法兰密封面实现静密封，接头主体与对接管道采用焊接形式固定，相比卡套式、快插式接头，这种结构的连接强度更高、密封冗余度更大，能够适配大口径、高压力等级的输送管路，可输送原油、天然气、高压注水、海底液压控制介质等多种流体。设计过程中首先要匹配对接管道的外径与壁厚，

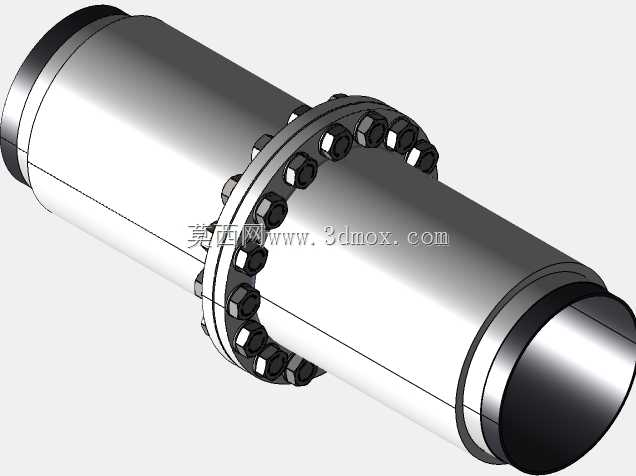

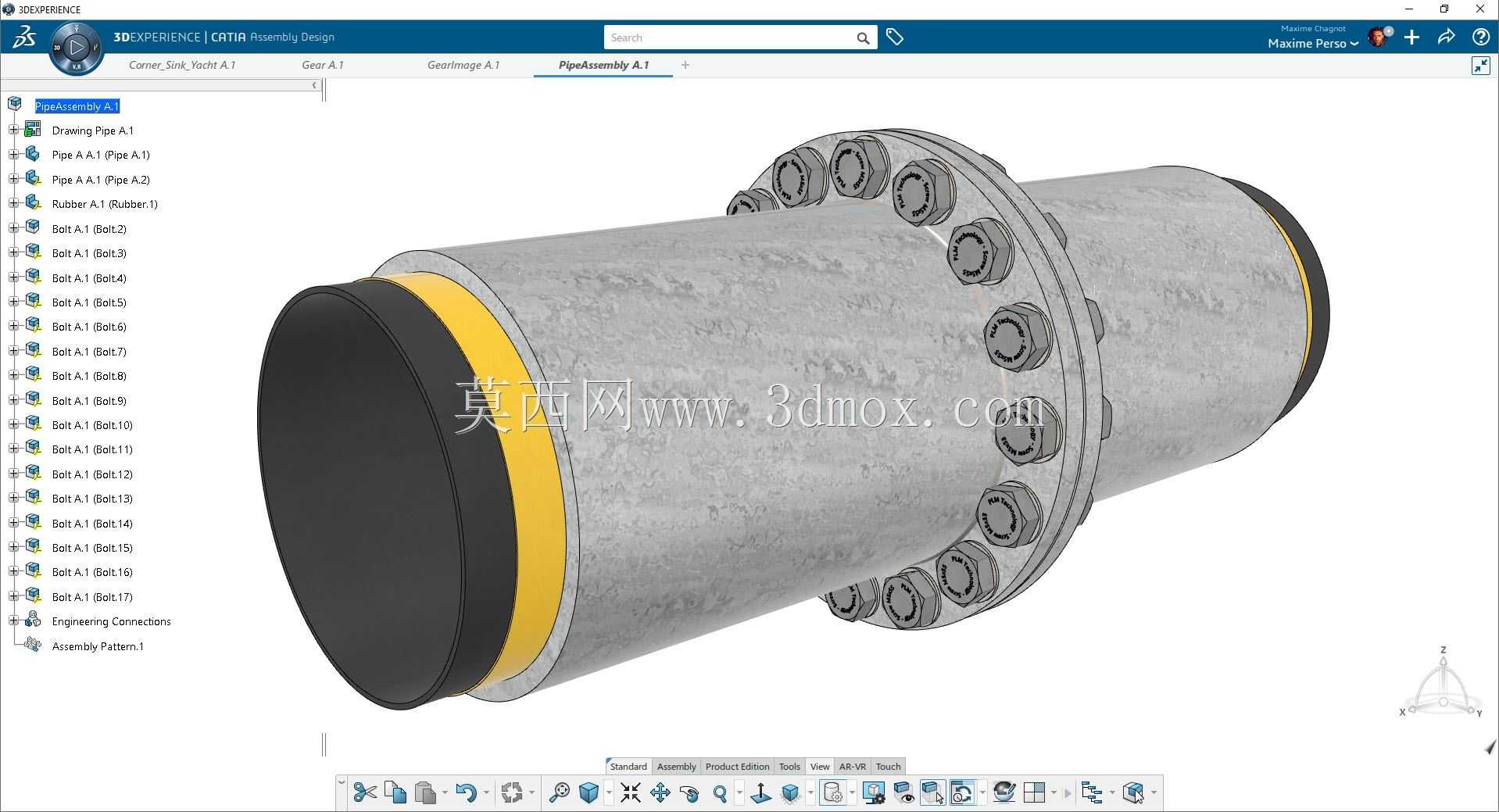

　　确保接头主体的通径与管道内径保持一致，避免通径突变造成的介质流阻增大、局部紊流冲刷等问题，法兰盘的螺栓孔分布圆直径、螺栓规格数量需要严格对应压力等级要求，深海工况下还要额外考虑海水腐蚀裕量，接头外露的螺栓、法兰端面都需要做防腐处理，部分高压型号还会在法兰密封面处增设金属缠绕垫片，配合双道密封结构降低泄漏风险。安装边界方面，该接头的轴向安装长度需要根据法兰厚度、螺栓伸出长度预留足够的操作空间，水下安装时需要给ROV机械臂预留螺栓紧固的操作半径，法兰对接时的同轴度公差需要控制在千分之五以内，避免偏载造成螺栓受力不均、密封面压合不严密的问题。接头两端的黄色标识环是安装对位标记，用于水下作业时快速确认接头的安装角度与对接位置，

　　减少水下可视化操作的对位难度。接头主体采用与对接管道同材质的低合金高强度钢加工，与管道焊接后需要做整体消应力处理，避免焊接残余应力在海水长期浸泡下出现应力腐蚀开裂，法兰密封面采用精车加工，表面粗糙度需要达到Ra1.6以下，确保密封垫片压合后能够完全填充密封面的微观间隙。在实际管路系统中，这类接头通常布置在海底管线的分段对接处、水下生产设施的管路接口位置、立管与海底平管的过渡连接段，除了承担介质输送的连接功能外，部分特殊型号还会在接头位置预留传感器安装接口，用于监测管内压力、温度以及接头处的泄漏情况。设计建模时需要重点校核螺栓组的受力分布，在内部压力、外部弯矩、轴向拉力的复合载荷下，确保最不利位置的螺栓拉应力不超过材料许用值，

　　同时要验算法兰盘的刚度，避免螺栓预紧后法兰出现过大翘曲变形导致密封失效。接头的外轮廓做了圆弧过渡处理，减少洋流冲击下的阻力，同时避免尖锐棱角在安装过程中刮伤水下作业的线缆、密封件等附属部件。相比陆地用同压力等级的法兰接头，这款深海用接头的壁厚更大、螺栓数量更多，防腐涂层的厚度也有更高要求，所有外露的金属表面都需要做阴极保护配套设计，配合牺牲阳极块延长接头在水下的服役寿命。
