圆柱螺旋压缩弹簧结构仿真分析模型

项目分类:通用五金配件 发布时间:2021-12-29 ID:480772
  • 圆柱螺旋压缩弹簧结构仿真分析模型
  • 圆柱螺旋压缩弹簧结构仿真分析模型
  • 圆柱螺旋压缩弹簧结构仿真分析模型

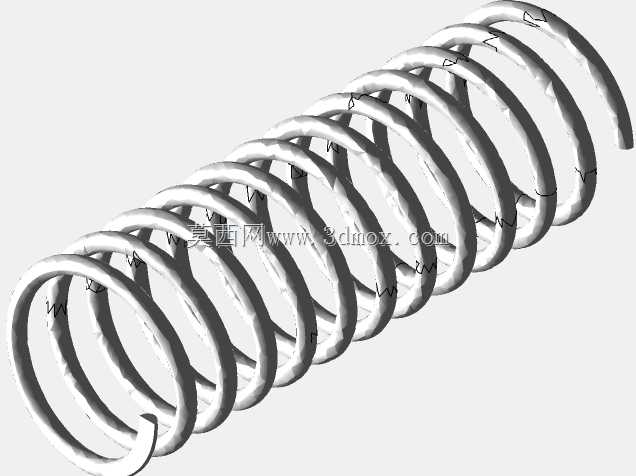

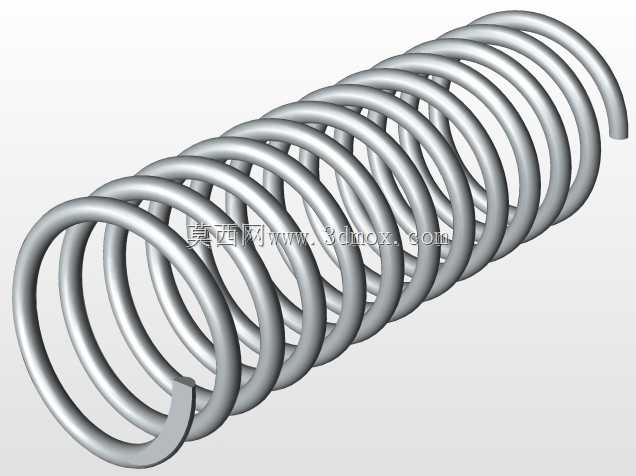

  日常做设备结构设计时,圆柱螺旋压缩弹簧是绕不开的基础弹性元件,小到消费电子的按键复位结构,大到重型工程机械的缓冲悬架、工业阀门的启闭复位、冲压设备的减震基座,都能见到这类零件的身影。做这个模型的时候,最先要明确的是实际工况边界:这类弹簧的核心作用是在承受轴向压力时产生可控弹性形变,存储弹性势能,在外载撤除后快速恢复原有形态,以此实现复位、缓冲、减震、载荷调节这类核心功能,不同应用场景下对弹簧的刚度、极限压缩量、疲劳寿命要求差异极大,不能直接套用通用参数。建模阶段首先要理清的是外形与安装边界:弹簧整体为等节距圆柱螺旋形态,两端需做并圈磨平处理,保证安装时端面与配合基座完全贴合,避免受载时出现偏载侧弯的问题;建模时要严格控制有效圈数、

  支撑圈数的比例,中径尺寸要匹配安装导杆或导套的间隙,通常径向间隙控制在中径的1%-2.5%区间,间隙过小会导致弹簧伸缩时与导向件摩擦卡滞,加速表面磨损,间隙过大则容易在受压时出现失稳弯折,尤其是长径比超过4的弹簧,必须在结构设计阶段同步考虑导向结构的匹配。从设计思路来说,不能只画几何外形,要把力学仿真的逻辑嵌入模型结构中:弹簧的形变是沿螺旋线逐圈传递的,受载时靠近施力端的圈组首先产生形变,应力沿簧丝截面均匀传递,最大切应力通常出现在簧丝内侧位置,这也是弹簧疲劳断裂的高发区域,建模时对簧丝截面的网格划分要做局部加密,才能准确捕捉应力集中的位置。做结构分析时,要先定义好材料属性,通常这类弹簧选用65Mn或60Si2Mn弹簧钢,

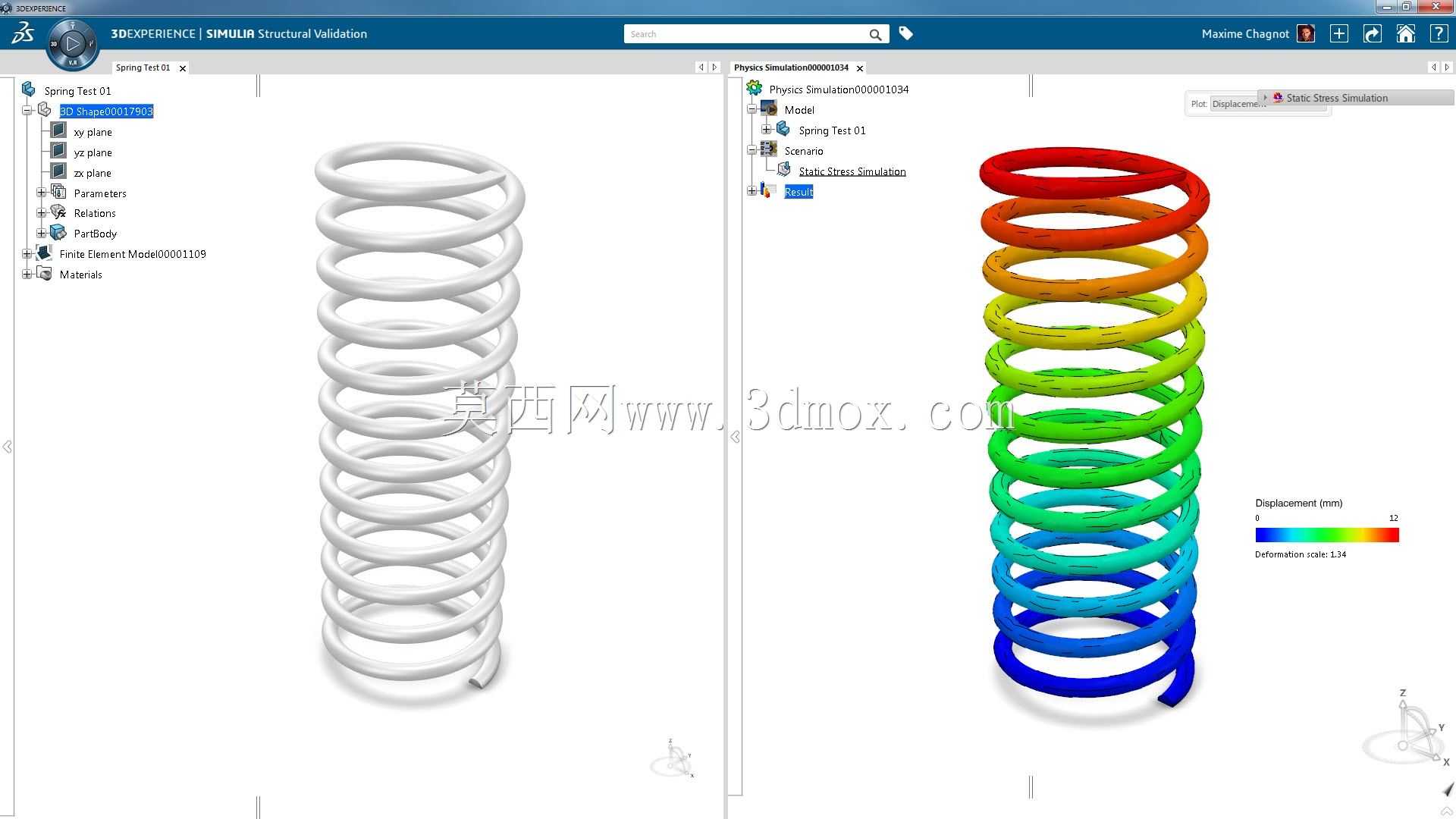

  需明确材料的弹性模量、泊松比、屈服强度参数,再根据实际工况施加载荷与约束:一端端面做全自由度固定约束,另一端施加轴向工作载荷,同时设置自接触条件,避免弹簧压缩到并圈时出现簧圈穿透的计算错误。从仿真结果能直观看到,弹簧受载时的形变沿轴向呈梯度分布,从施力端到固定端形变逐圈递减,应力分布沿簧丝螺旋方向连续变化,通过色彩云图能快速定位应力超限的区域,方便调整簧丝直径、中径、有效圈数这些核心参数,匹配目标刚度要求。实际选型应用时,还要考虑安装空间的限制:弹簧的自由长度要满足预压后的安装尺寸要求,极限压缩量要大于工作行程的1.2倍,避免长期工作在并圈状态导致塑性变形;如果是用于高频往复运动的场景,还要校核弹簧的固有频率,

  避开设备的工作振动频率,防止出现共振导致弹簧提前失效。很多新手建模时容易忽略两端支撑圈的处理,直接把所有圈都做成等节距有效圈,实际生产出来的弹簧两端无法平稳放置,受载时很容易歪扭,计算出来的刚度值也会和实际测试值偏差超过20%;还有的建模时螺旋升角计算错误,导致簧丝截面出现扭曲,后续做有限元分析时应力结果完全失真。这个模型把几何建模和结构仿真的逻辑做了整合,不仅还原了弹簧的真实几何形态,还通过仿真结果直观展示了受载时的形变与应力分布规律,不管是做设备选型时的刚度校核,还是做新弹簧设计时的参数迭代,都能直接作为参考基础,减少反复打样测试的成本。
