二档传动齿轮轴组件结构设计

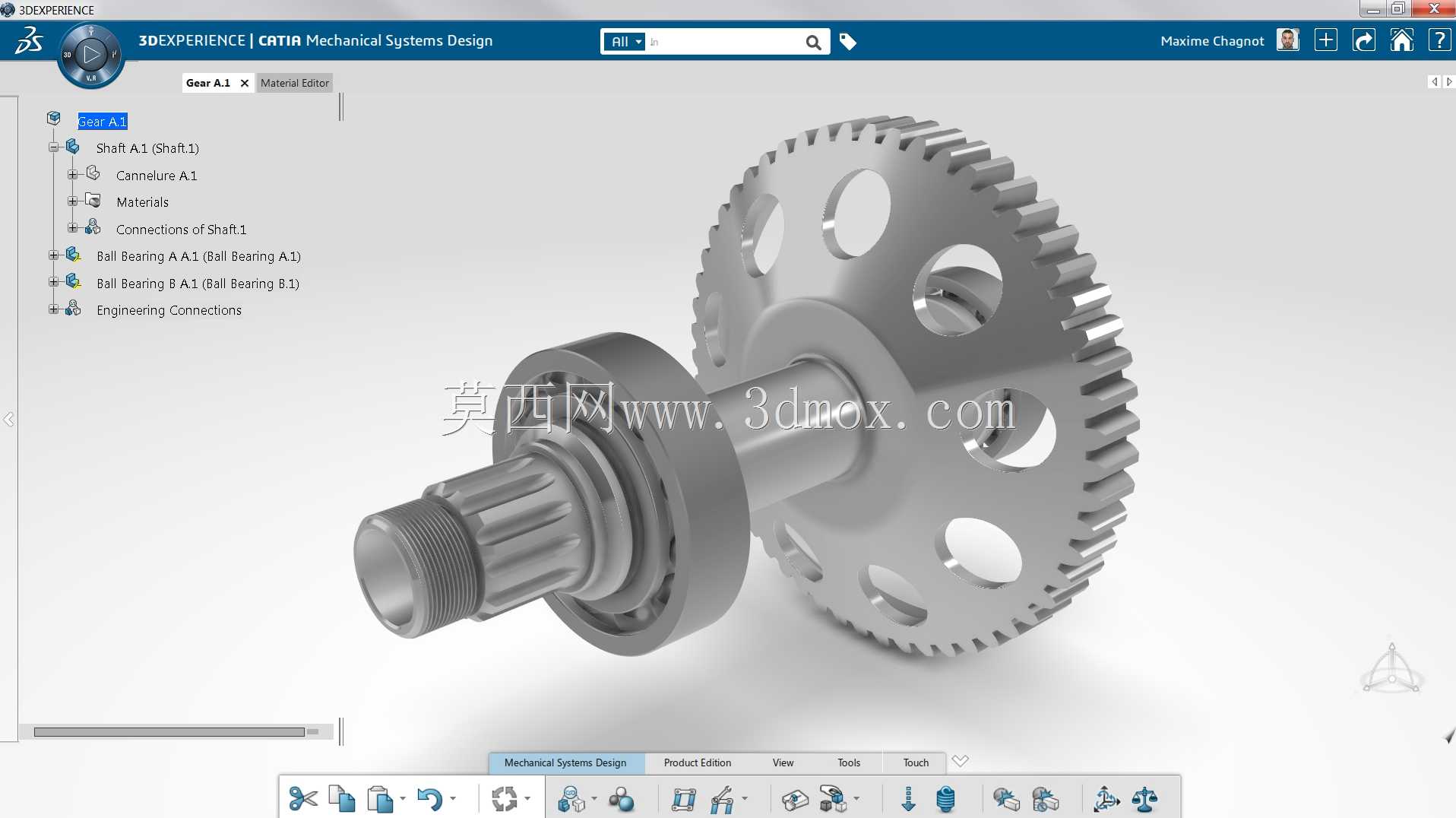

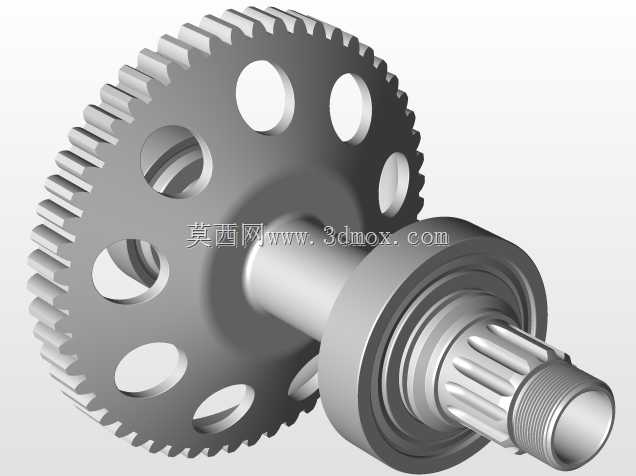

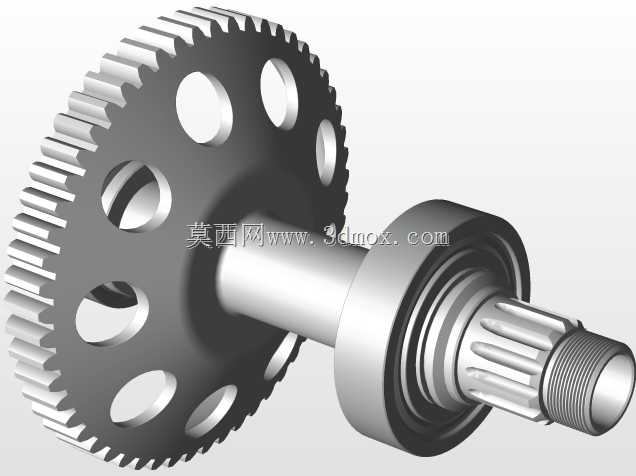

　　这套传动组件主要适配中小功率变速传动场景，常见于手动变速设备的二档动力传递路径，负责在对应档位下完成输入轴与输出端的扭矩匹配、转速调整，是变速系统中承担动力衔接的核心部件。从结构组成来看，组件集成了传动齿轮、支撑轴承、花键轴段、螺纹锁紧段几个核心部分，各部分的尺寸边界完全围绕安装腔体的空间约束设计：齿轮采用盘式辐板结构，辐板上开设的均布减重孔并非随意设置，孔位的分布半径、孔径大小都经过转动惯量校核，既保证轮体在额定扭矩下的结构强度，避免齿根应力集中导致的轮齿断裂，又能尽可能降低转动件的自重，减少变速过程中的转动惯量冲击，提升档位切换的平顺性。轮齿采用渐开线齿形设计，齿向、齿形参数匹配对应档位的传动比要求，啮合侧隙控制在合理区间，既避免热胀冷缩导致的轮齿卡滞，又能减少正反转切换时的回程间隙，保证传动精度。

　　支撑轴承的安装位设置在齿轮与花键段之间，轴肩的定位高度严格匹配轴承内圈的定位尺寸，安装后轴承内圈与轴肩完全贴合，外圈与腔体轴承孔的配合公差选用过渡配合，既保证轴承运转时的同轴度，又方便后续的拆装维护。花键轴段采用矩形花键结构，花键的齿数、齿宽、定心方式都匹配对接的传动毂结构，相比平键连接能承受更大的传递扭矩，同时保证轴上零件的对中精度，适合高速、变载荷的传动工况。轴端的螺纹段用于锁紧轴上装配的轴承、齿轮等零件，螺纹的公称尺寸、退刀槽宽度都符合紧固件安装的空间要求，锁紧后配合止动垫片可避免运转过程中螺母松脱，保证组件长期运转的结构可靠性。

　　设计过程中首先明确了组件的安装边界：轴系的总长度、最大回转半径完全适配变速箱的腔体空间，齿轮的齿顶圆直径与腔体内壁预留足够的安全间隙，避免运转过程中轮体与壳体发生剐蹭；轴的各段轴径变化处都设置了过渡圆角，减少应力集中，避免交变载荷下轴段发生疲劳断裂。轮齿的强度校核覆盖了额定载荷、瞬时冲击载荷两种工况，齿面接触强度、齿根弯曲强度都留有足够的安全余量，保证组件在长期变载荷工况下的使用寿命。轴承的选型匹配轴系的径向载荷、少量轴向载荷需求，额定动载荷满足设计寿命要求，润滑方式适配变速箱整体的飞溅润滑结构，不需要额外设置独立润滑通道，简化了整体结构。

　　实际装配时，组件从变速箱的侧端安装孔推入，轴承外圈卡入腔体的轴承座孔后，通过轴端卡环、锁紧螺母完成轴向定位，花键段对接对应的同步器毂，齿轮与相邻档位的常啮合齿轮保持正确啮合位置，装配完成后转动轴段应无卡滞、异响，啮合侧隙符合装配公差要求。这套组件的结构设计兼顾了传动性能、装配便利性、维护成本，没有冗余的结构设计，所有特征都服务于动力传递、可靠支撑、便捷装配的核心需求，适合在中小功率的变速传动系统中使用，能稳定完成二档工况下的动力传递任务，承受日常使用中的频繁变载荷、转速波动冲击，不会出现过早的结构失效问题。
