通风系统舱底连接基座结构设计

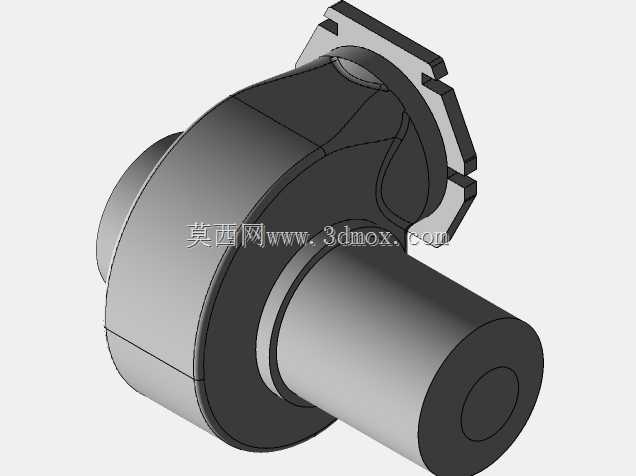

在船舶舱室通风、工业密闭空间排风系统的管路布设中，这类舱底连接基座是通风机与舱壁、管路对接的核心承载构件，日常需要同时承担风机运行的振动载荷、管路对接的密封压力，还要适配舱底狭窄空间的安装避让需求。从结构设计逻辑来看，该构件采用一体铸造成型的主体结构，避免拼接焊缝带来的应力集中问题，主体一侧的带缺口法兰盘是对接舱壁安装位的核心连接面，缺口结构并非加工缺陷，而是为了避让舱底原有加强筋、管线排布位做的适配设计，法兰盘上的安装孔位按照等载荷分布排布，能保证螺栓锁紧后受力均匀，不会出现局部密封失效的问题。主体延伸出的阶梯轴套结构，一端对接通风机的出风口壳体，另一端承接通风管路的套接位，轴套的阶梯差刚好作为管路安装的定位止口，现场安装时不需要额外做定位测量，直接将管路推到阶梯端面即可完成轴向定位，能大幅缩减舱内狭小空间的作业时长。从安装边界来看，法兰盘的外轮廓尺寸适配常规舱底预留的安装开孔范围，轴套的伸出长度经过测算，既不会因为过长挤占舱底其他设备的布设空间，也不会因为过短导致管路套接长度不足出现脱管风险，构件的整体重心落在法兰盘安装面的中心区域，风机运行产生的径向振动能均匀传递到舱壁安装基面上，不会出现偏载导致的连接螺栓松动问题。设计过程中针对舱底高湿、易结露的使用环境，构件的转角位置全部采用圆角过渡，没有直角积液位，能避免凝露积水长期积存造成的结构腐蚀，同时轴套内壁做了同轴度公差约束，保证通风气流经过时不会因为内壁错位产生额外的风阻与气动噪声。这类构件在实际选型替换时，需要重点核对法兰缺口的方位、轴套的阶梯直径参数，确保和原有安装位的避让结构、管路内径完全匹配，避免现场安装时出现干涉问题，建模过程中已经将安装配合面的公差带、螺栓孔的位置度做了参数化约束，设计人员可以根据不同舱室的通风量需求，等比例缩放轴套通径、调整法兰安装孔的分布尺寸，快速衍生出适配不同功率通风机的基座型号，不需要重新从零开始搭建基础结构。
