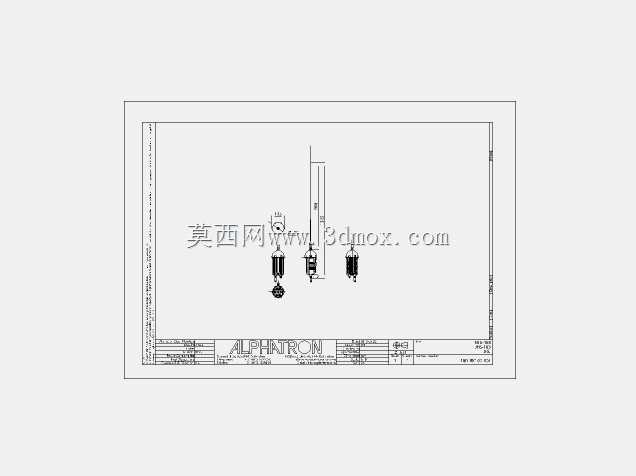

NTE-183信号转发器结构设计

这款信号转发装置的结构设计，首先围绕户外通讯信号补盲的核心场景展开，在野外临时作业、厂区信号弱覆盖区域、地下空间出入口等场景中，这类设备承担着射频信号接收放大再转发的核心作用，能够解决局部区域信号强度不足、通讯链路中断的问题。从结构布局来看，设备采用立式长杆天线搭配下部主机舱的经典构型，天线部分采用细长直杆设计，尽可能减少信号遮挡，同时保证天线辐射方向的全向覆盖特性，杆体与主机舱的连接部位做了过渡密封结构，避免户外使用时雨水、粉尘进入舱体内部。主机舱部分采用圆润的类柱形外壳，上部做了圆弧收边处理，既能够降低户外风阻，减少强风环境下的设备晃动，也能避免尖锐棱角带来的安装磕碰风险，舱体侧面预留了接线端口的安装位，端口位置做了内凹设计，配合防水接头可以满足户外露天安装的防护要求。设计过程中优先考虑了安装边界的适配性，设备底部预留了标准安装法兰结构，可以直接固定在通讯杆架、建筑顶面、设备支架等常见安装基体上，安装孔位采用通用间距设计，无需额外定制转接件即可完成部署。天线长度经过射频匹配与结构强度的平衡校核，既保证了对应频段的信号收发增益，也不会因为杆体过长导致风载过大，引发安装结构疲劳失效。主机舱内部的腔体划分做了分层处理，上层预留射频模块安装空间，下层布置电源与接口电路，不同功能模块之间设置隔离筋，减少模块间的电磁干扰，同时舱体内壁预留了安装螺柱，方便电路板、屏蔽罩等部件的直接固定，减少额外支架的使用，压缩整体设备的体积与重量。设备外壳的壁厚设计兼顾了防护强度与轻量化需求，采用均匀壁厚设计避免注塑成型时的缩痕问题，转角位置全部做圆角过渡，减少应力集中，提升设备在高低温交替环境下的结构稳定性。在实际使用中，这类转发设备不需要复杂的调试步骤，完成固定与接线后即可自动完成信号的接收与转发，结构上的免维护设计能够降低后期运维成本，全密封的舱体结构可以适应多粉尘、高湿度的复杂工况，天线部分采用防腐蚀材质表层处理，能够在沿海、高盐碱等特殊环境下长期使用，不会因为表层锈蚀影响信号传输性能。
