微型直流水泵结构三维设计

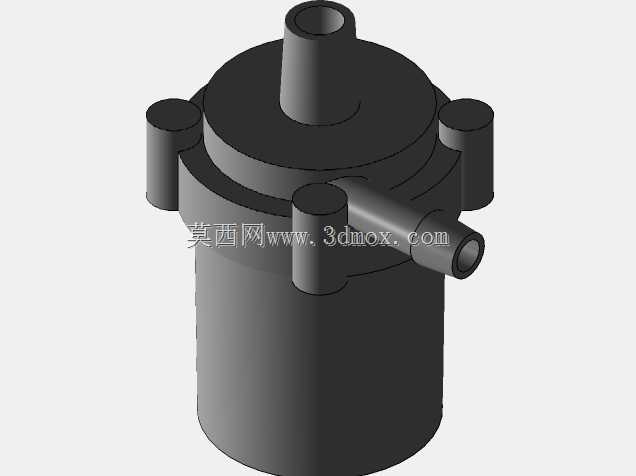

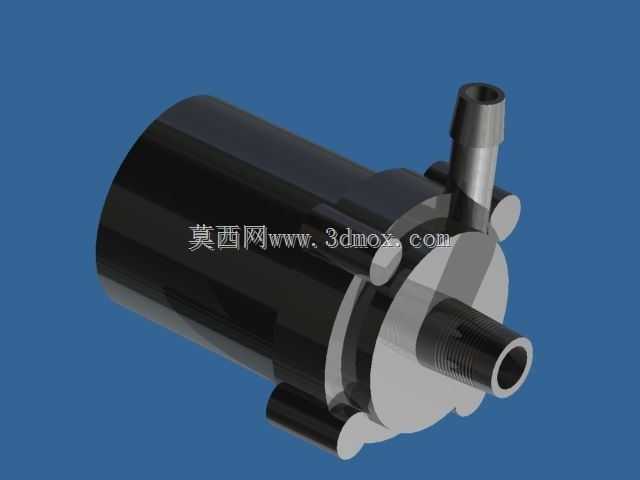

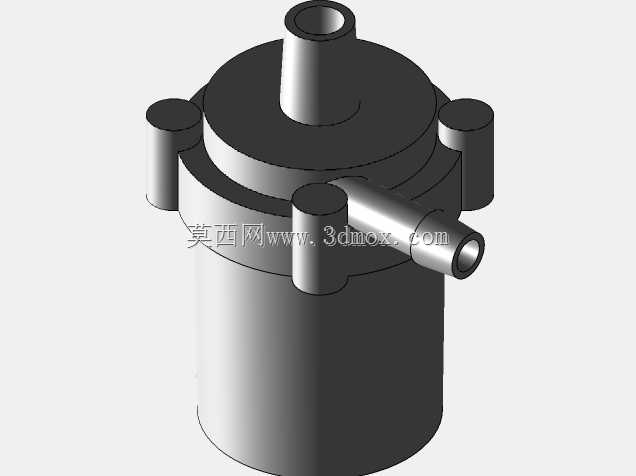

这款微型泵的结构设计，首先要匹配小流量流体输送场景的安装需求，整体采用同轴直联的布局方式，将驱动部分与泵腔做集成化处理，最大程度压缩轴向安装尺寸，适配桌面级设备、小型冷却循环系统、家用净水装置这类空间局促的安装场景。从结构细节来看，驱动段采用圆柱密封壳体设计，外壳做光滑圆弧过渡，没有多余的突出结构，既可以减少外部安装时的干涉风险，也能为内部磁驱结构提供足够的屏蔽防护，避免驱动磁体受外部金属杂质吸附影响运行稳定性。泵头部分采用侧进底出的流道布局，侧方的宝塔式进水接头可以直接适配软质输水软管，安装时不需要额外转换接头，靠软管自身弹性就能实现可靠密封，适合低压输水的工况；底部的外螺纹出水接口可以对接硬管或者带内螺纹的管路组件，方便接入不同排布的管路系统，接口的螺纹长度做了优化，既保证足够的连接啮合长度，也不会因为螺纹过长导致安装时顶到泵腔内部的流道结构。叶轮腔与驱动段之间设置了隔离密封结构，采用静密封设计替代传统的动密封结构，从根源上避免输送流体沿转轴泄漏的问题，这也是这类微型磁力泵的核心设计优势，不需要定期更换密封件，长期运行也不会出现滴漏问题，适合无人值守的长期循环工况。建模过程中对安装边界做了明确的定义，泵体底部的三个凸耳是主要的安装定位点，凸耳上预留的安装孔位可以直接穿M3规格的固定螺丝，三个支撑点呈120度均匀分布，安装后泵体的受力更均匀，不会因为管路拉扯导致泵体偏移。进出水接口的中心距、相对于安装面的高度都做了参数化定义，方便设计人员在做整体设备布局时直接调用模型做干涉检查，不需要反复核对二维尺寸。流道部分的建模做了顺滑过渡处理，进水口到叶轮腔的流道没有直角拐点，可以减少流体进入叶轮时的紊流损失，提升小流量工况下的运行效率，叶轮的叶片弧度匹配低转速直流驱动的输出特性，在低转速下也能稳定建立输送压力，不会出现气缚问题。这类泵的实际应用场景覆盖很广，小到电脑水冷循环、小型水族箱供水，大到小型实验设备的试剂输送、小型机床的冷却循环供水，都能看到这类结构的身影，建模时特意保留了所有结构的装配间隙，比如叶轮与隔离套之间的间隙、转轴与轴承位的配合公差，方便后续做结构仿真或者工程图输出时直接调用，不需要二次修正配合尺寸。
