SOBO WP5000淡水海水两用潜水泵结构模型

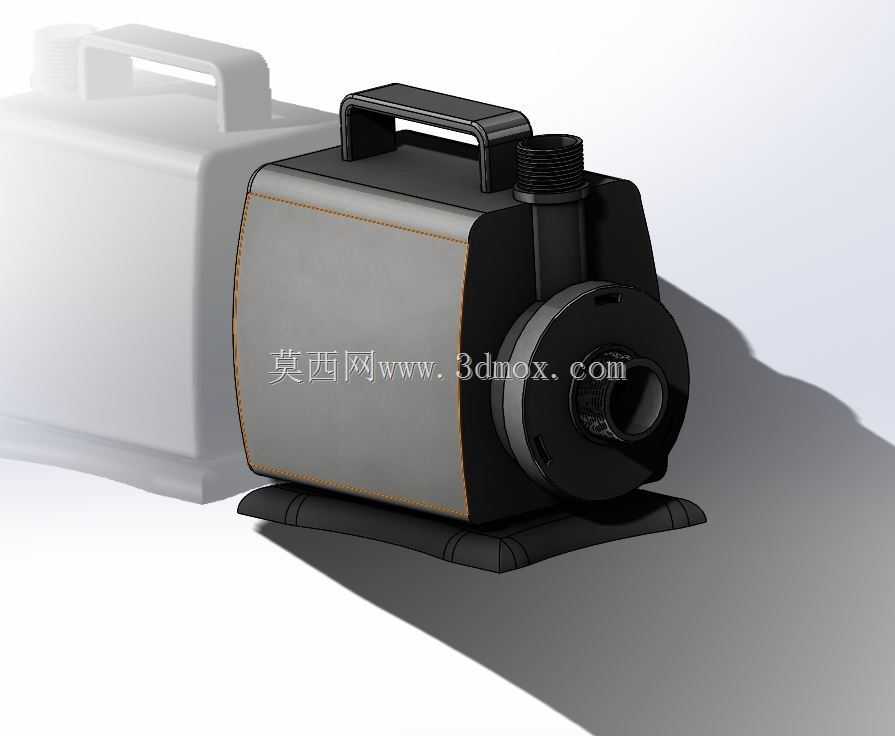

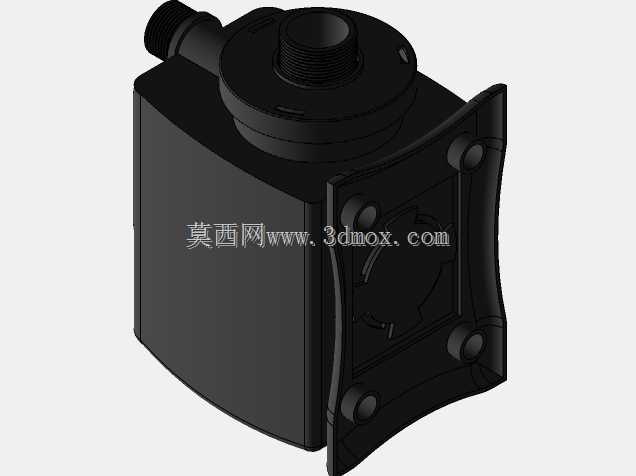

这款潜水泵的三维结构模型，完整还原了设备的内部装配关系与外部安装特征，可直接用于水族系统配套、小型景观水体循环、庭院池塘增氧等场景的方案设计阶段，帮助设计人员快速完成设备选型匹配、安装空间校核以及管路对接模拟。从实际使用场景来看，该泵可同时适配淡水与盐水环境，既可以嵌入家用大型鱼缸的过滤循环回路，承担水体推送、过滤系统水流驱动的作用，也可布置在小型户外池塘、景观喷泉的水下位置，为涌泉、叠水等水景效果提供稳定的水压输出，还能作为小型水产暂养池的临时水循环动力设备，满足不同场景下的水体输送需求。

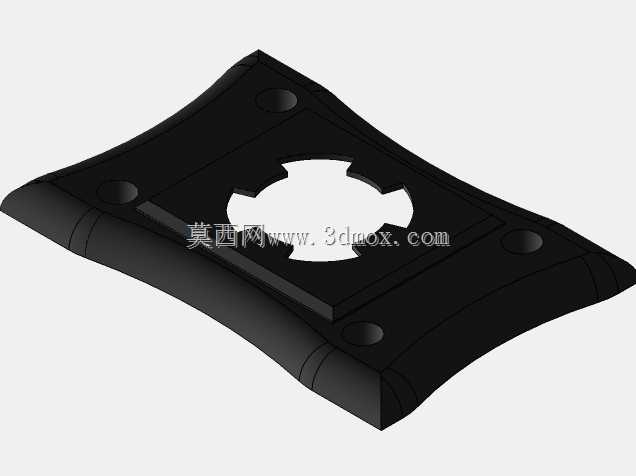

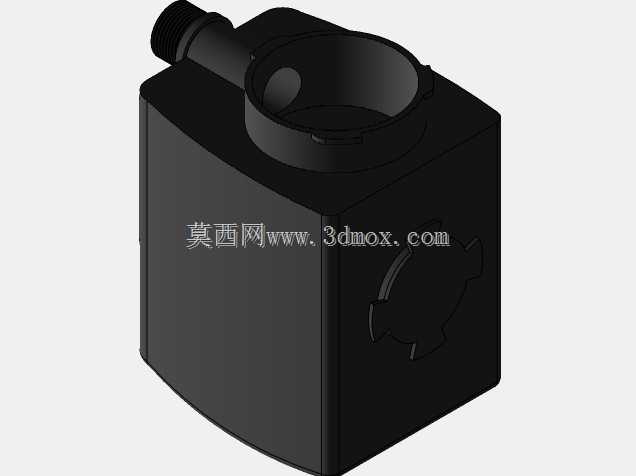

从功能特性来看，模型完整呈现了泵体的密封结构设计，包括电机腔与过流腔之间的动密封、静密封配合位置，以及外壳的防水接缝结构，能够直观展现设备在水下运行时的防水密封逻辑，避免水体渗入电机腔造成设备故障。提手结构集成在泵体上部外壳，与外壳一体成型，既满足设备搬运、安装就位时的提拉受力需求，也不会额外增加泵体的外形占用空间。底部的支撑脚结构做了加宽处理，放置在池底时可增大接触面积，避免运行过程中因水流反冲或者振动出现移位，同时支撑脚与泵体底部预留了足够的进水间隙，保证低水位运行时也能顺畅进水，不会出现空转烧机的问题。

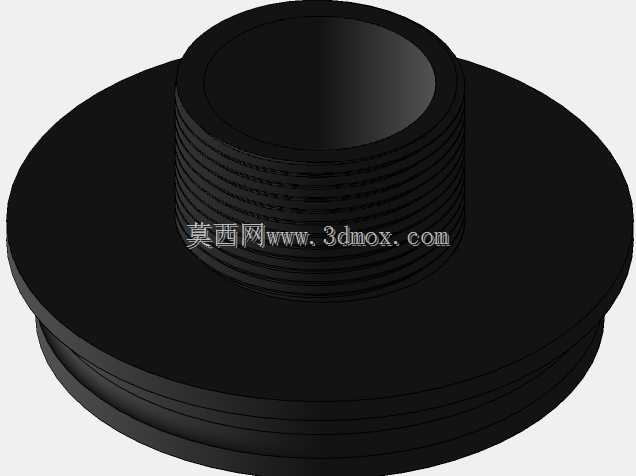

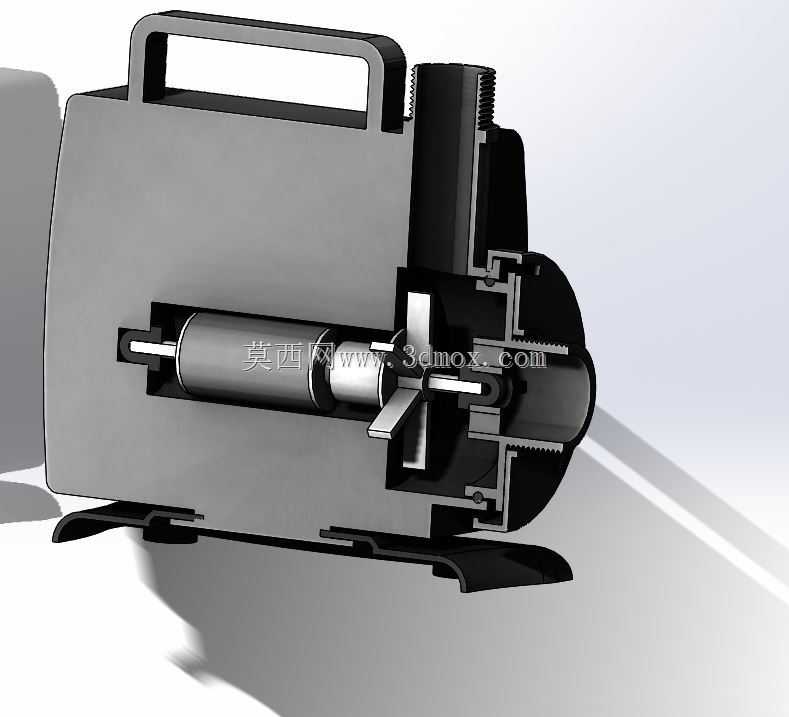

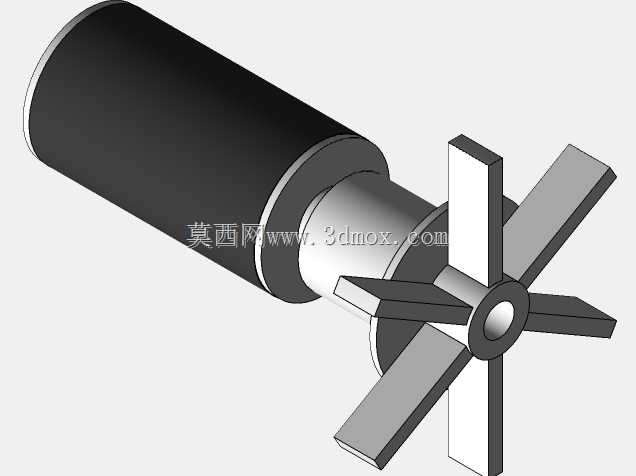

设计思路上，模型采用了剖视展示的结构形式，将内部的叶轮组件、电机转子、转轴、导流结构都完整呈现，叶轮采用离心式结构设计，进水口正对泵体前端的进水法兰，水流进入叶轮腔后经离心加速，顺着导流道从侧部的出水接口送出，出水接口采用标准外螺纹结构，可直接匹配常用规格的输水软管或者硬管接头，无需额外加工转接头。电机部分采用干式密封结构，转子与叶轮同轴连接，减少了传动环节的能量损耗，同时转轴位置的耐磨衬套结构也在模型中做了细节还原，可直观看到易损件的装配位置与更换空间。

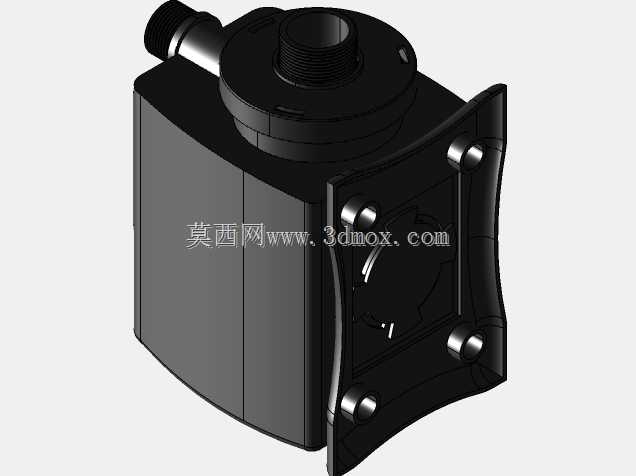

从安装边界来看，模型完整还原了泵体的外部轮廓尺寸，上部提手的最高点、底部支撑脚的最低点、侧部出水接口的外伸长度都做了1:1的比例还原，在做安装布局设计时，可直接将模型导入装配环境，校核泵体与池壁、过滤仓、管路支架之间的安全间隙，出水接口的螺纹规格、安装朝向也可直接用于对接管路的走向设计，提前规避安装时出现的空间干涉、管路弯折角度过大等问题。同时模型的剖视结构也可用于设备维护教学，帮助运维人员快速理解内部零件的装配顺序，掌握密封件、叶轮等易损件的拆装流程，减少现场维护的试错成本。
