GigaBlox纳米接口载板结构设计

在嵌入式硬件集成、小型化工业通讯设备搭建场景中，这类载板常作为核心信号转接载体，承担不同功能子板之间的高速信号互联、电源分配传输作用，常见于紧凑型工业网关、边缘计算节点、小型化嵌入式测控装置内部，解决高密度布线场景下多板卡堆叠的信号连通问题，避免飞线连接带来的信号干扰、结构松动隐患。

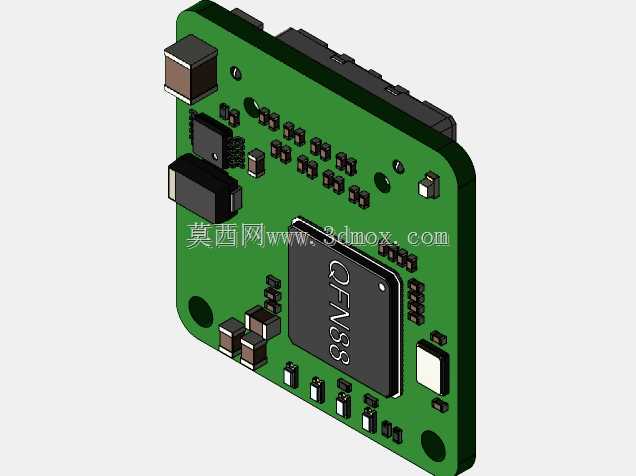

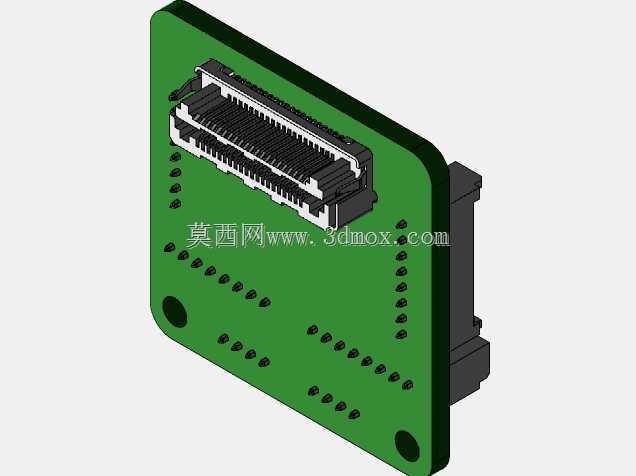

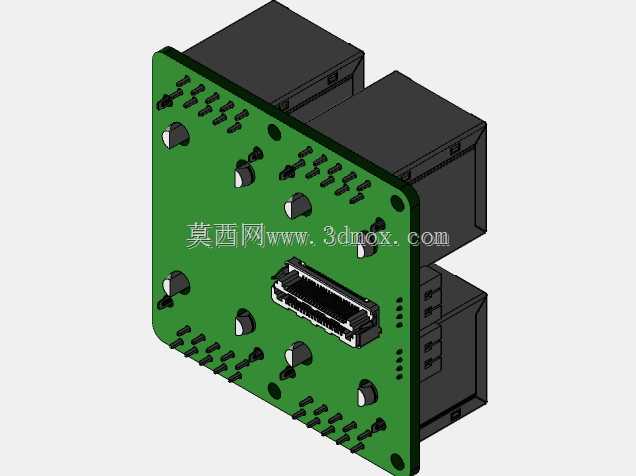

从实际功能特性来看，板载的高密度板对板连接器采用多pin针并行排布设计，可同时传输多路差分信号、低压控制信号与直流供电回路，连接器自带的锁止结构能在设备受振动、冲击的工况下保持接插可靠性，避免接触不良导致的通讯中断、供电异常问题。载板本体采用标准FR-4基材设计，表面焊盘经过沉金处理，提升焊接可靠性与抗氧化能力，板边预留的两个安装孔为沉头孔设计，可直接通过M2.5规格螺丝固定在设备内部的安装凸台上，安装时需注意连接器凸台方向与子板接插方向匹配，避免强行插装导致连接器pin针弯折损坏。

设计过程中优先考虑了接插对位的容错性，连接器周边预留了0.8mm的对位间隙，子板插装时可通过连接器自身的导向结构完成自动对位，降低人工装配的对位难度。载板的布线严格遵循高速信号布线规则，差分对走线做等长处理，信号回路与电源回路分层排布，减少信号串扰。外形尺寸上，载板整体为矩形结构，边角做了R2圆角处理，避免装配时割伤线材或操作人员，板厚采用标准1.6mm规格，适配常规SMT贴片加工工艺，可直接走标准波峰焊、回流焊生产线完成元器件焊接，无需定制特殊加工治具。安装边界方面，载板安装后连接器突出板面高度为5.2mm，子板接插后整体堆叠高度为12.7mm，在设备内部布局时需预留至少15mm的垂直安装空间，同时在连接器插拔方向预留10mm的操作空间，方便后期维护时拆配子板。载板背面无突出元器件，可直接贴合设备金属壳体安装，贴合面可预留导热垫位置，帮助板上元器件散热，提升长时间工作的稳定性。
