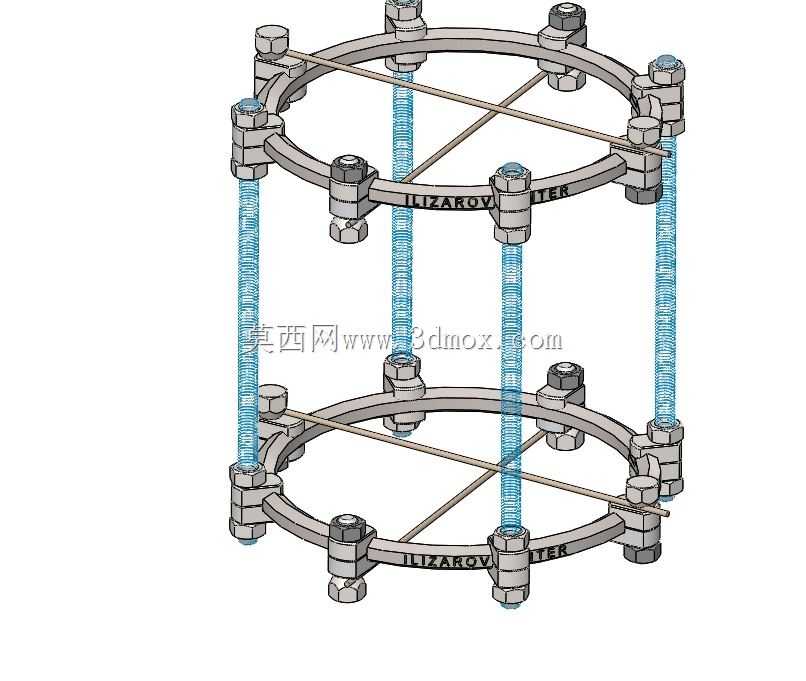

Ilizarov环形骨外固定支架结构

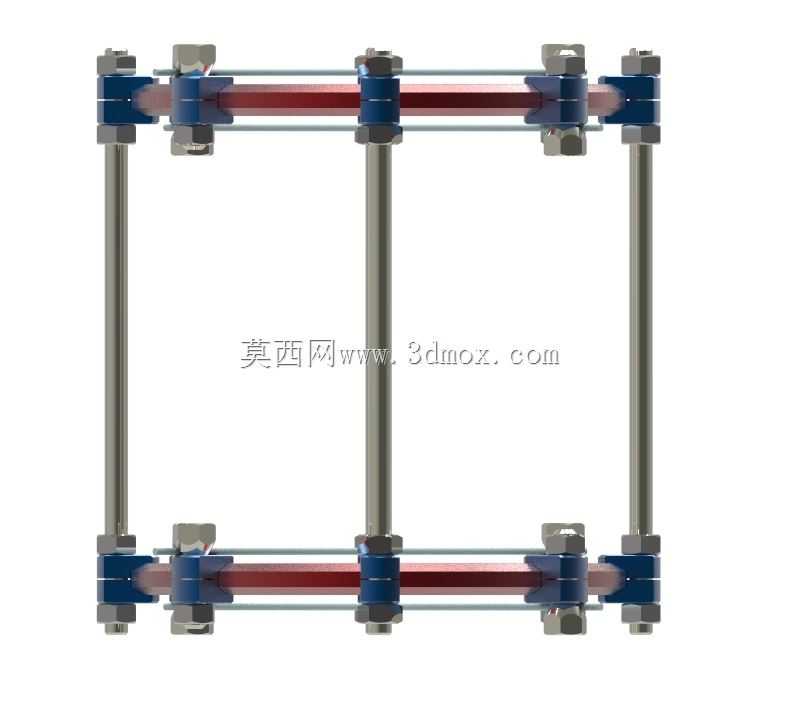

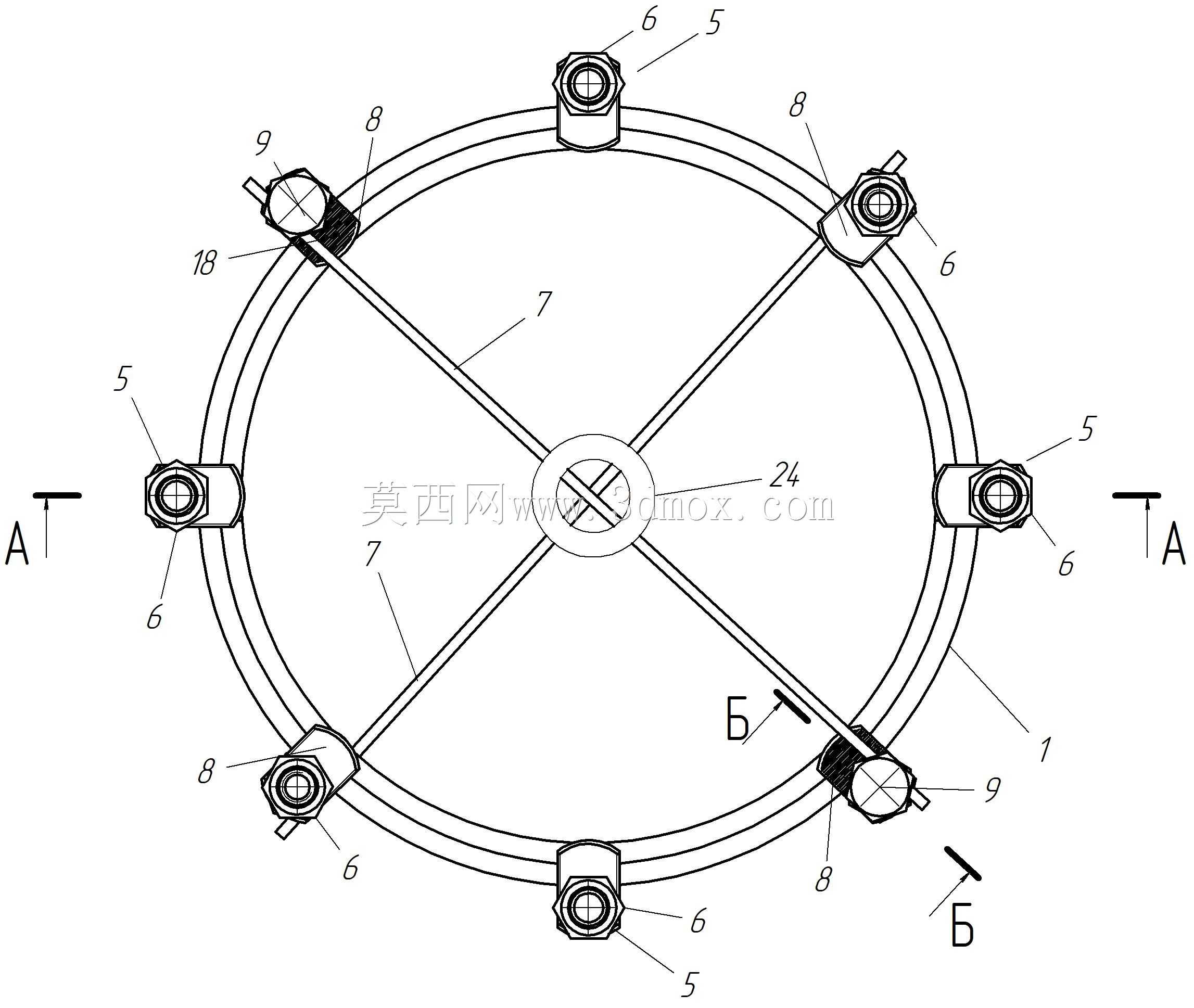

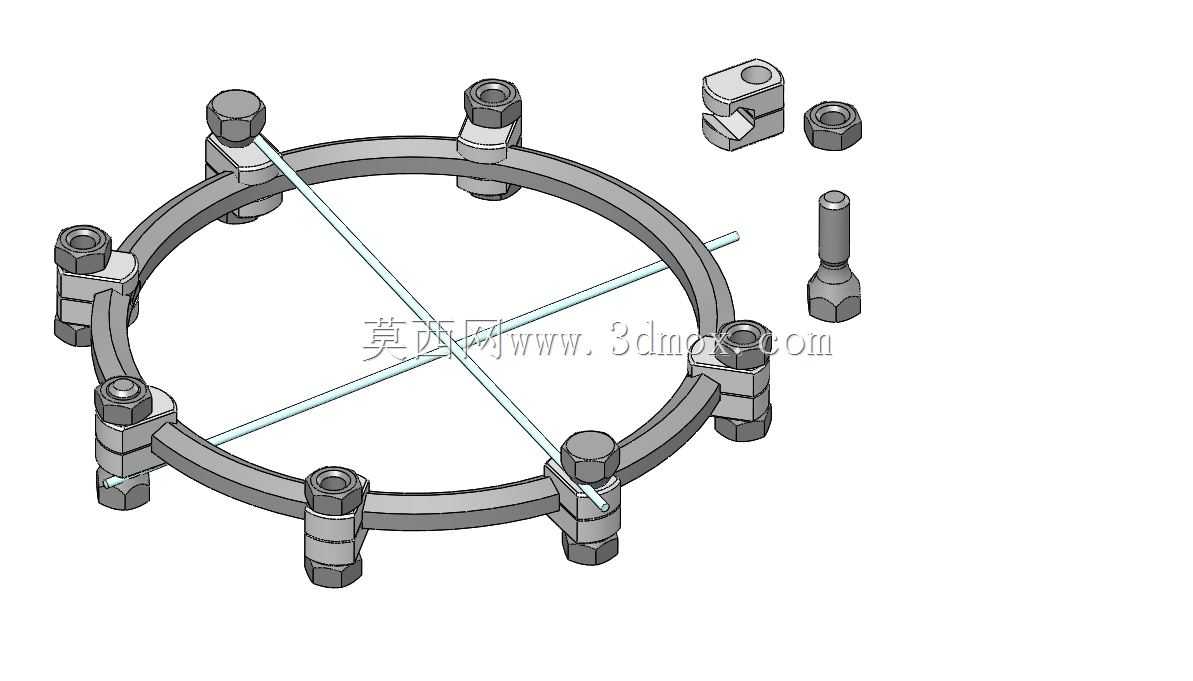

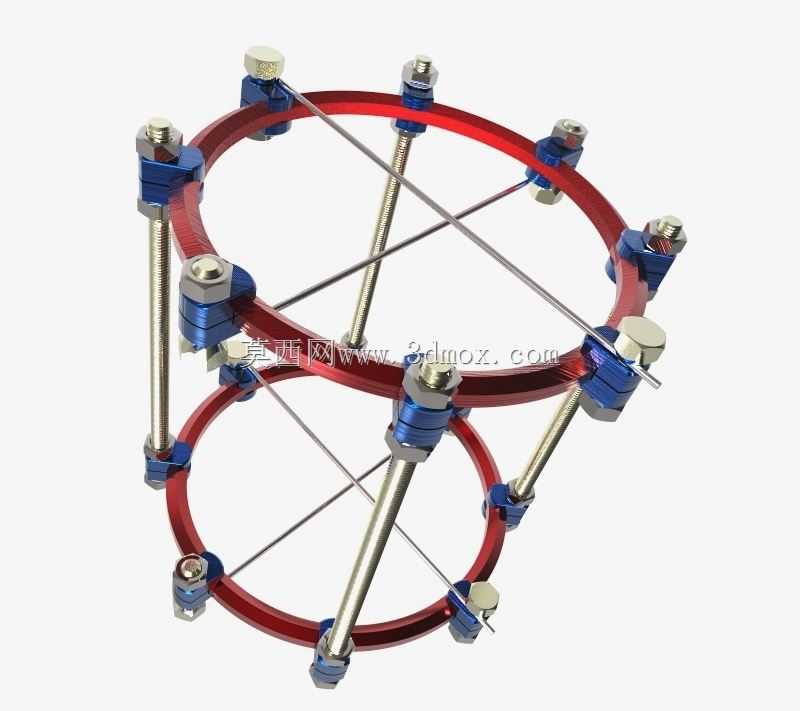

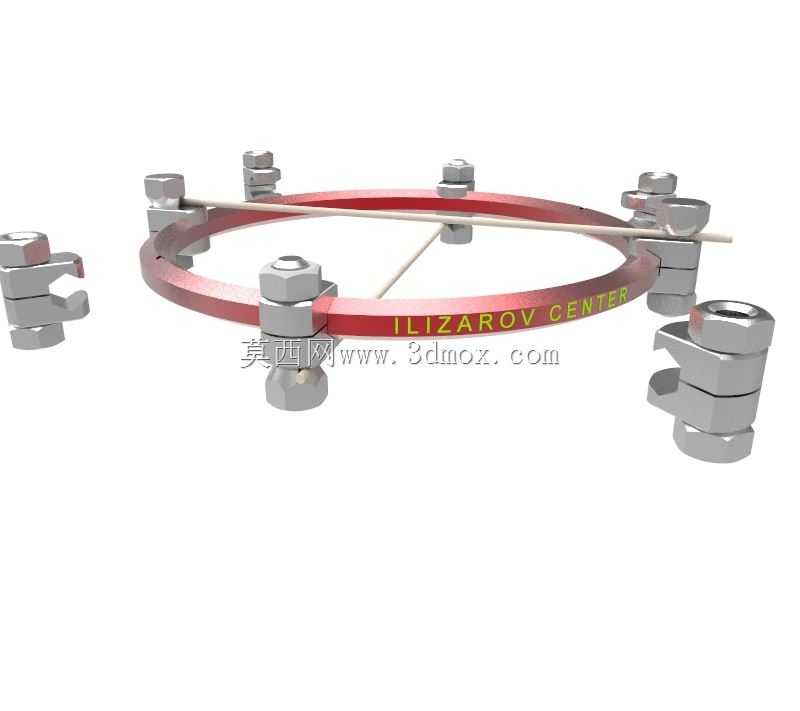

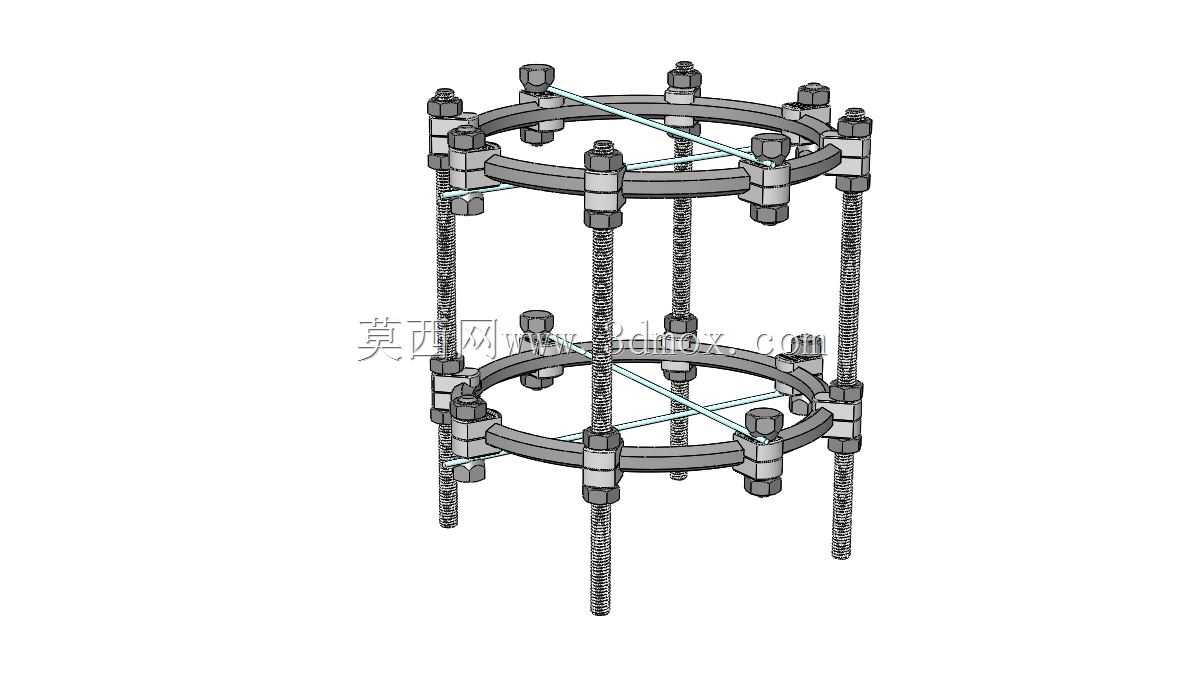

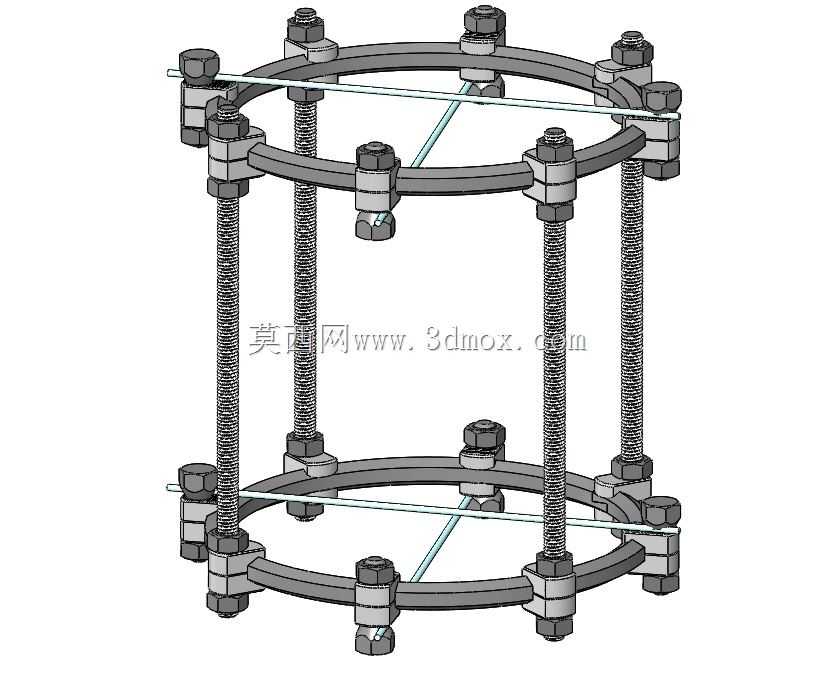

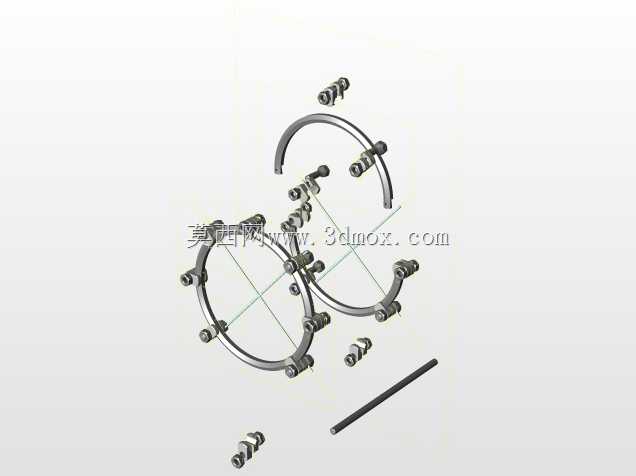

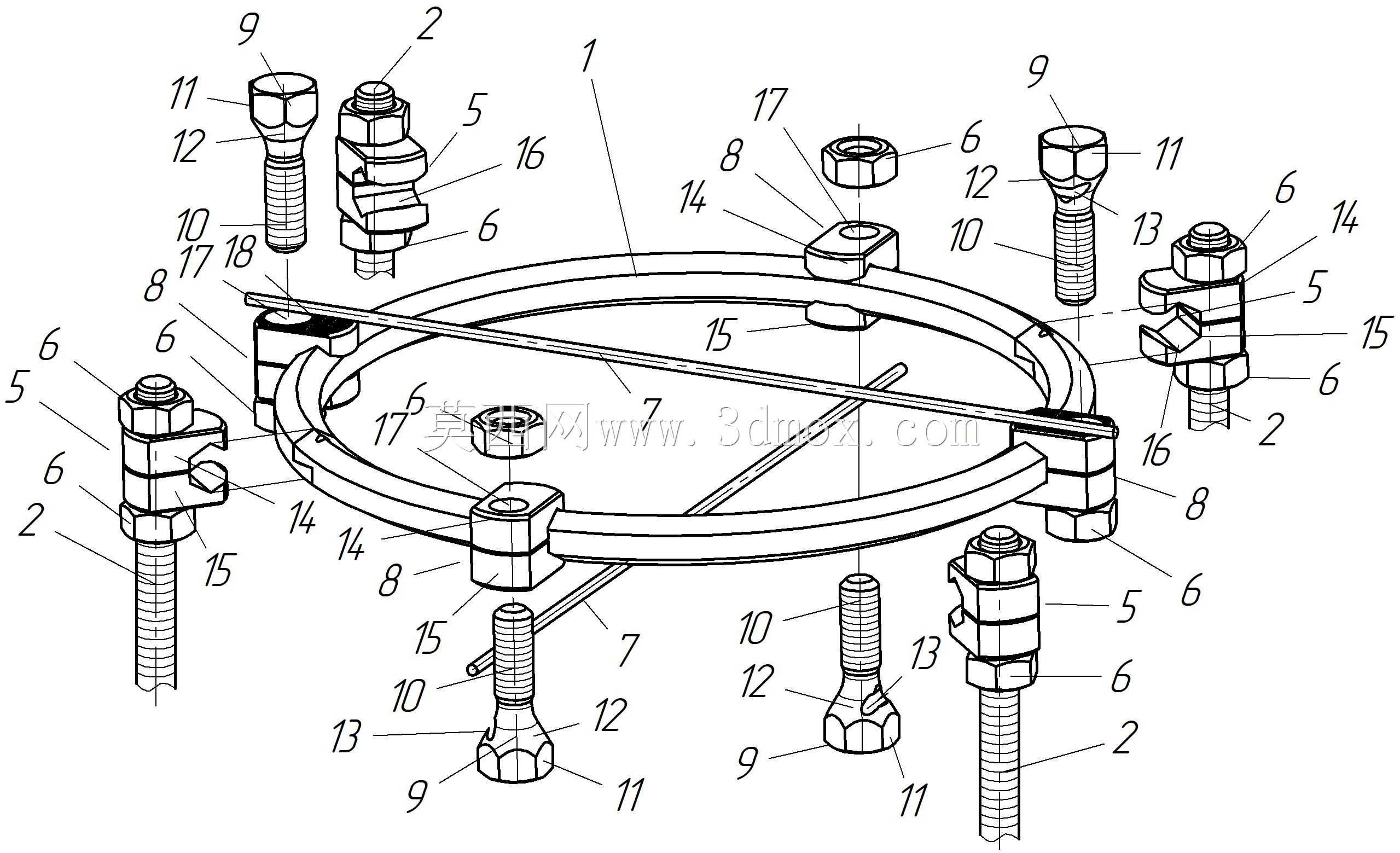

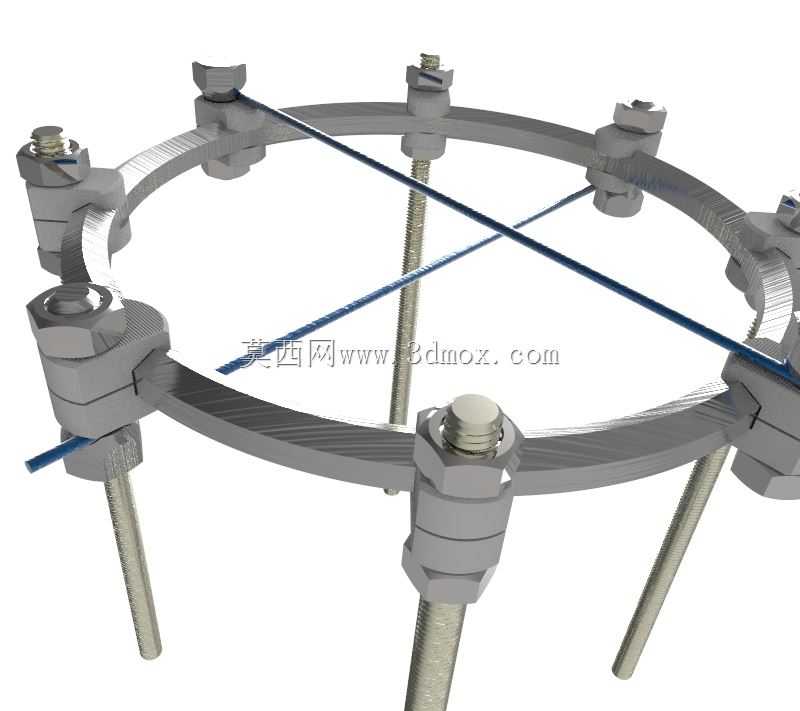

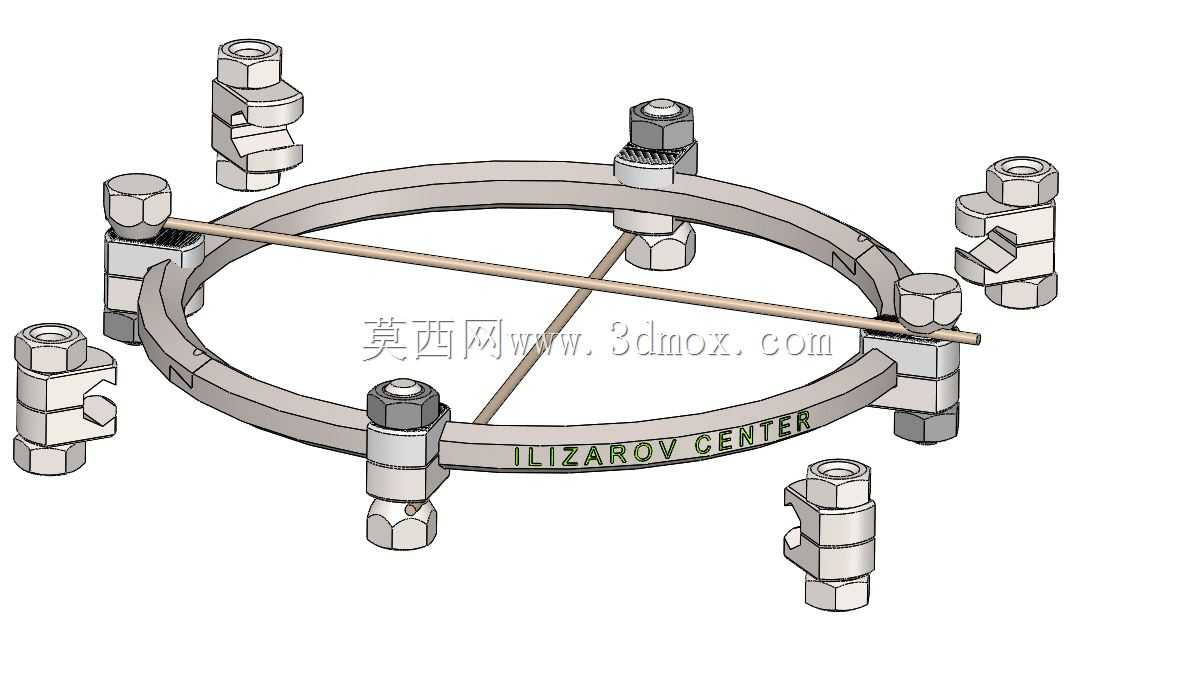

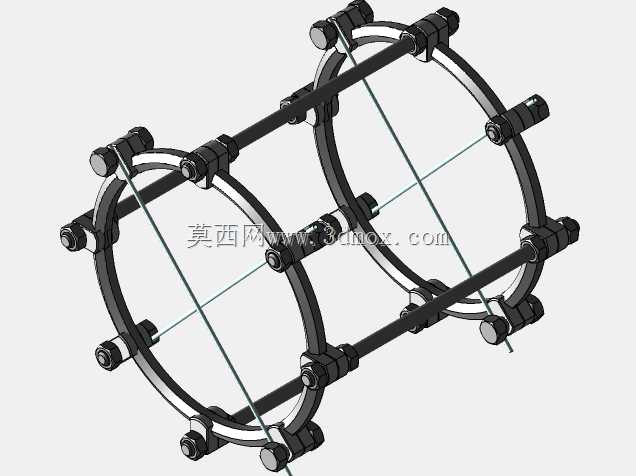

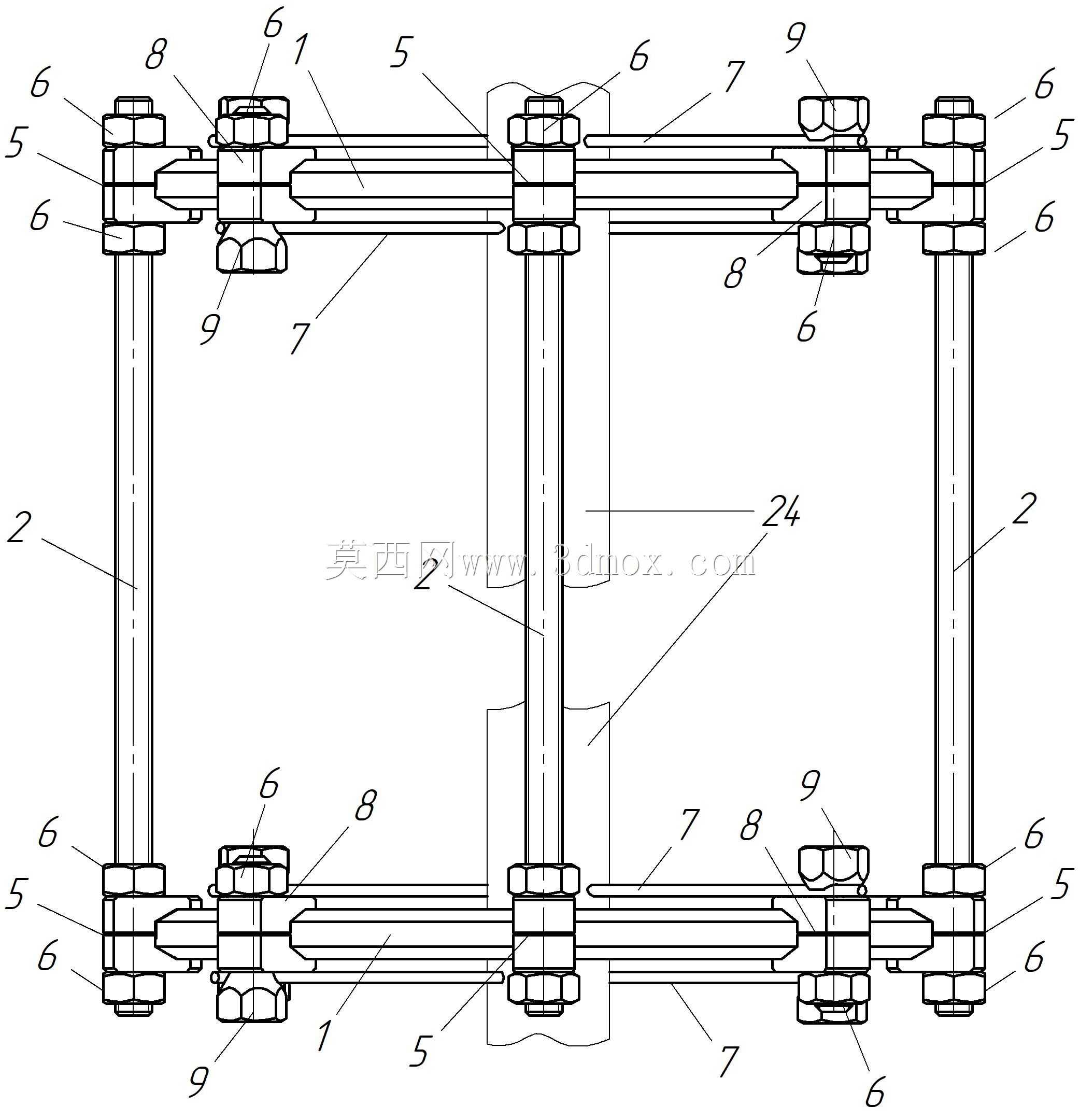

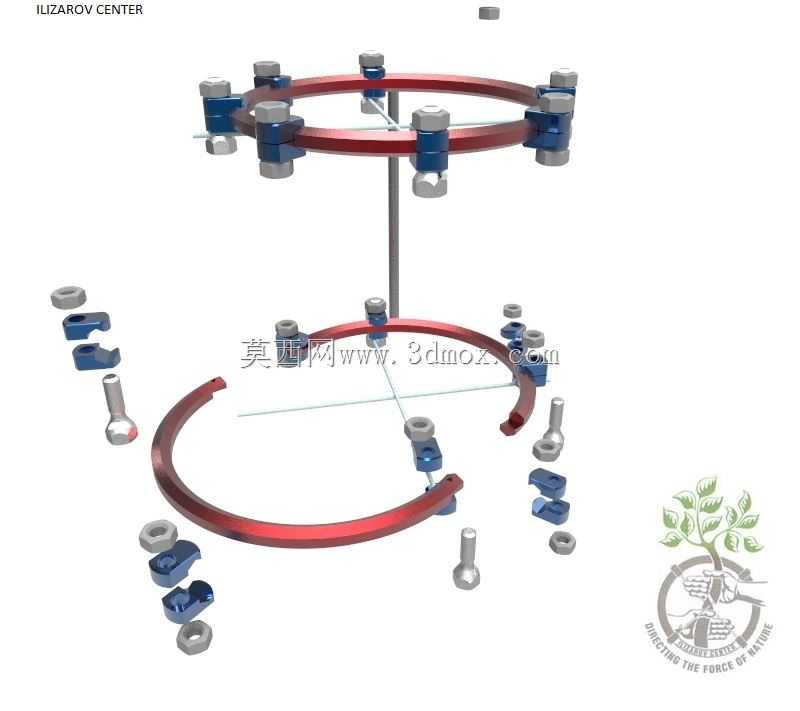

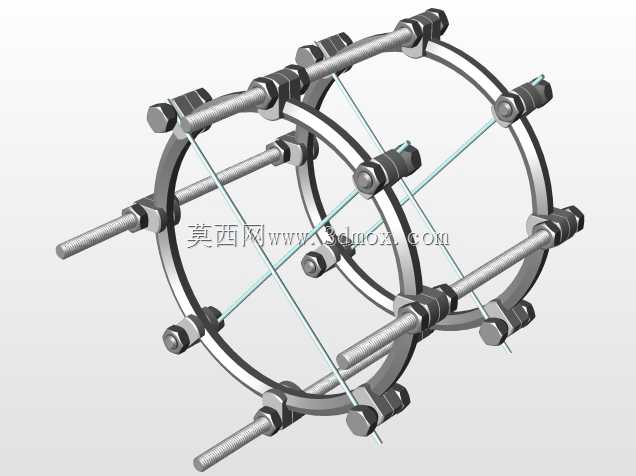

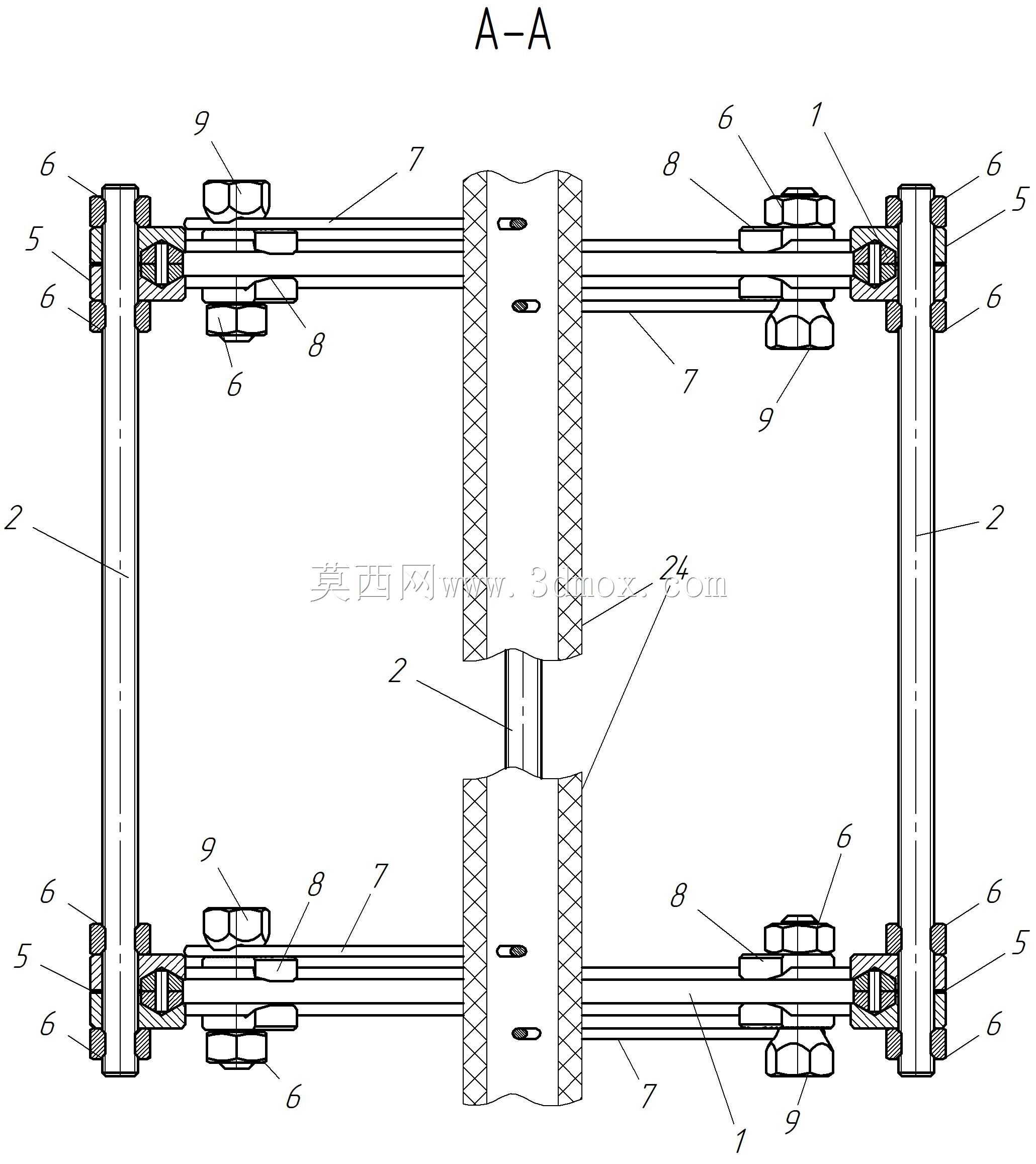

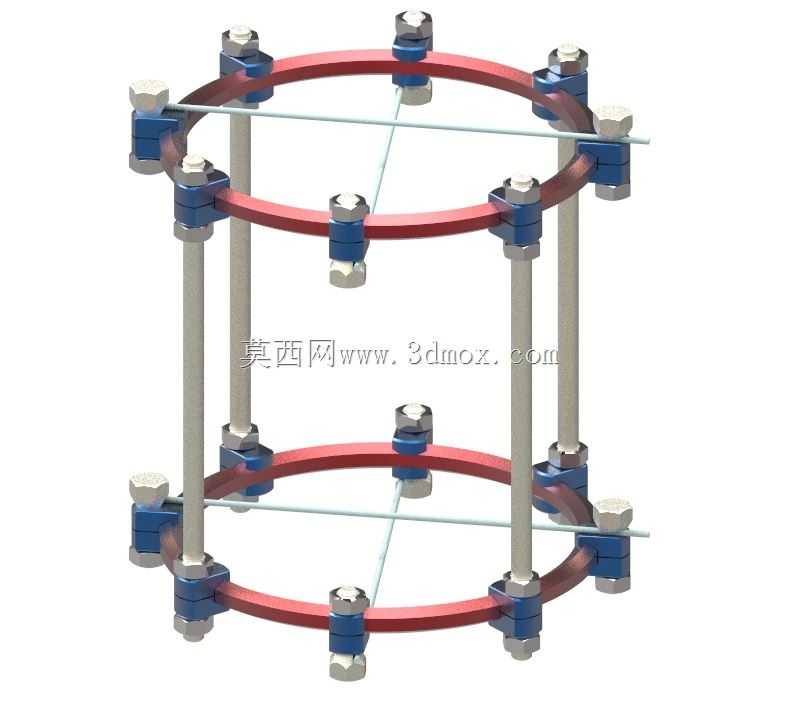

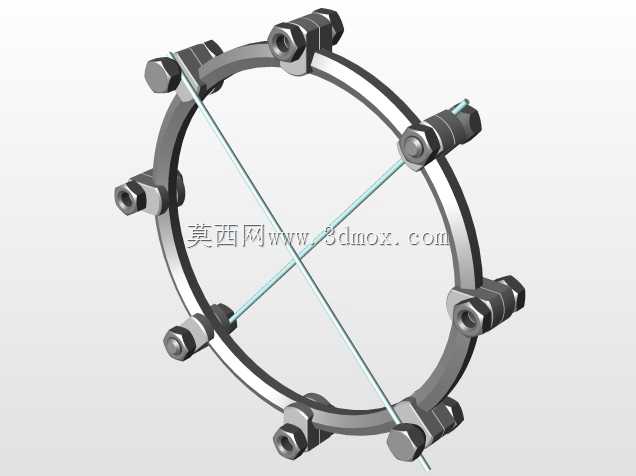

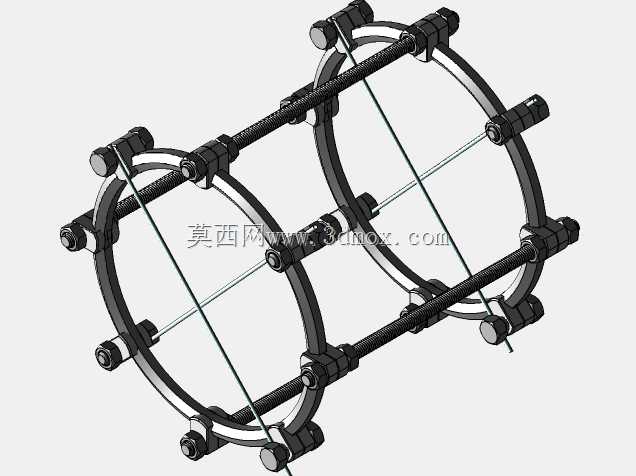

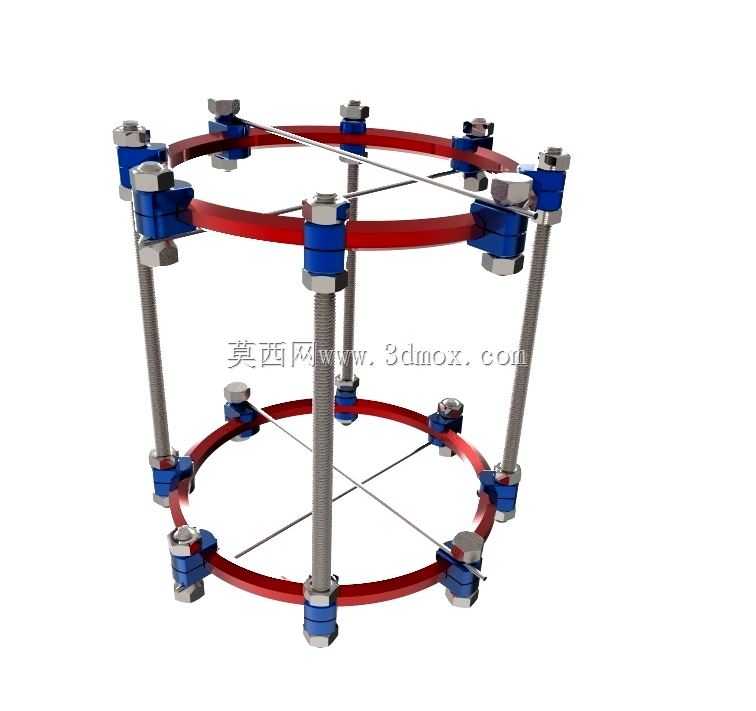

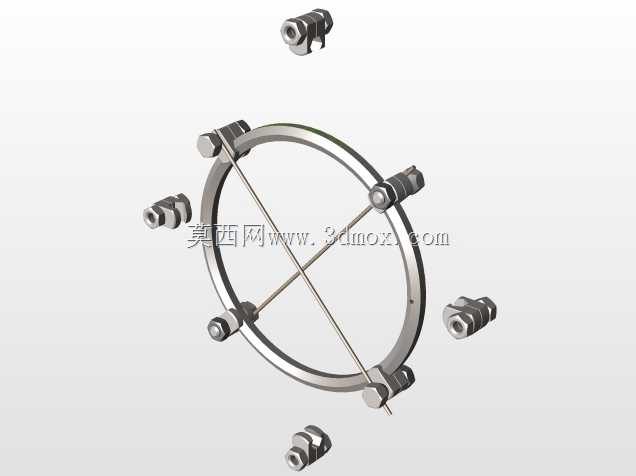

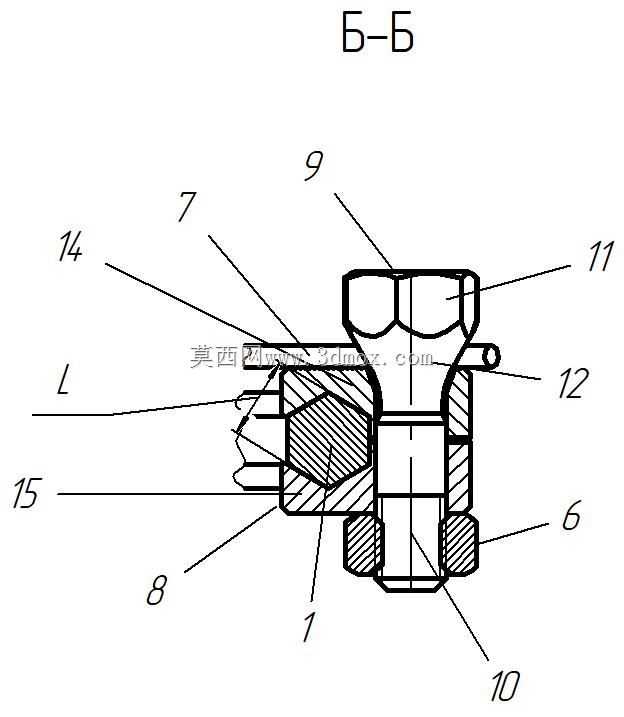

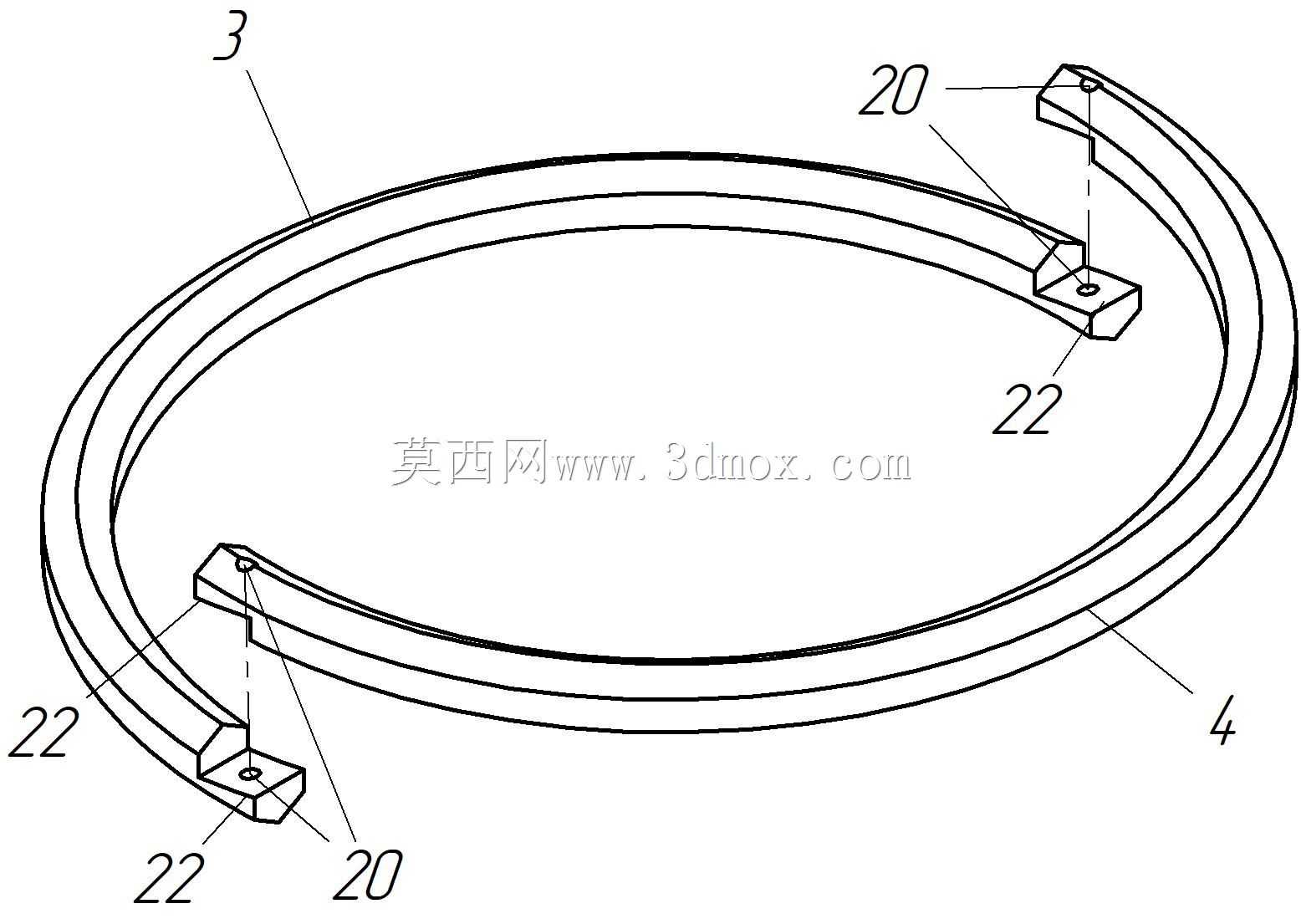

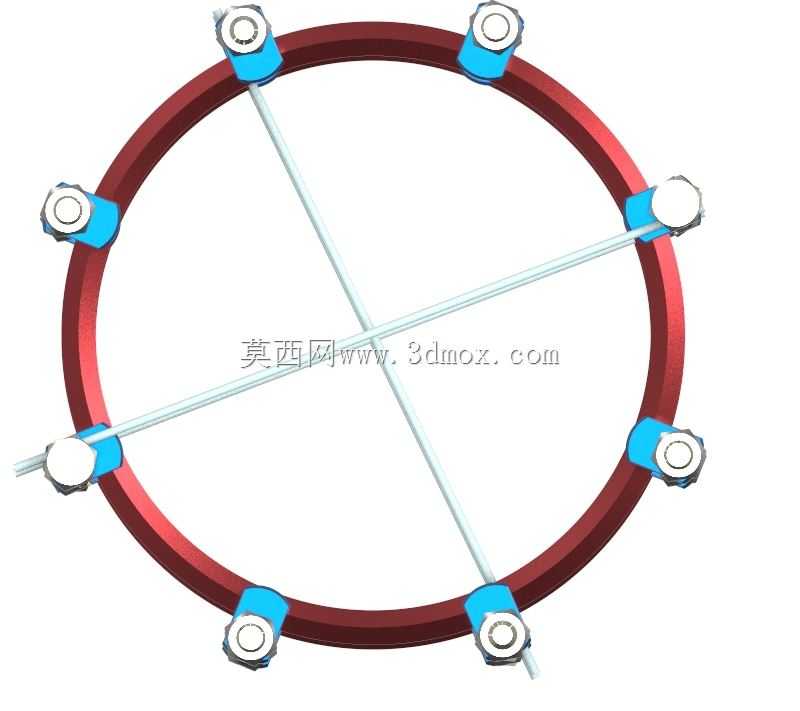

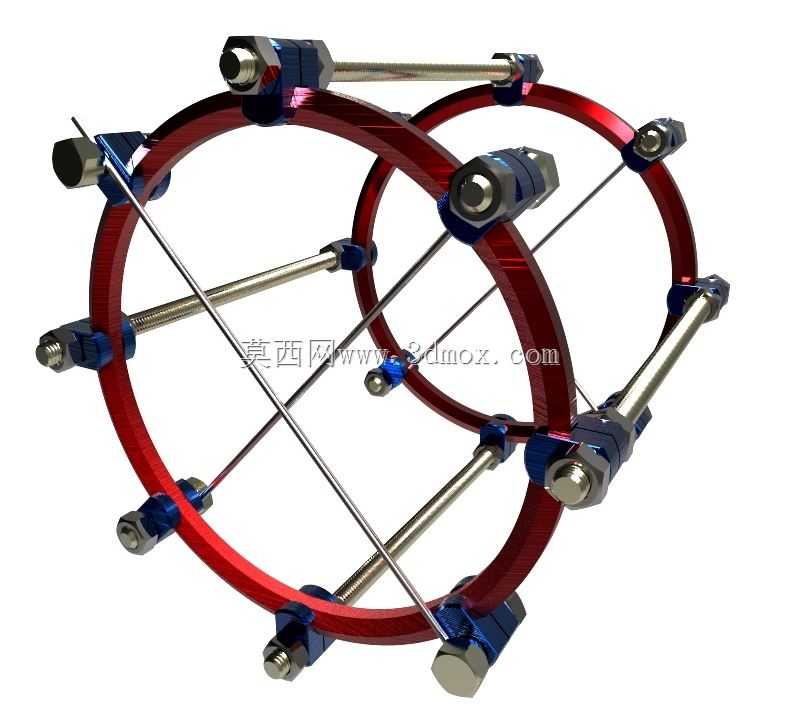

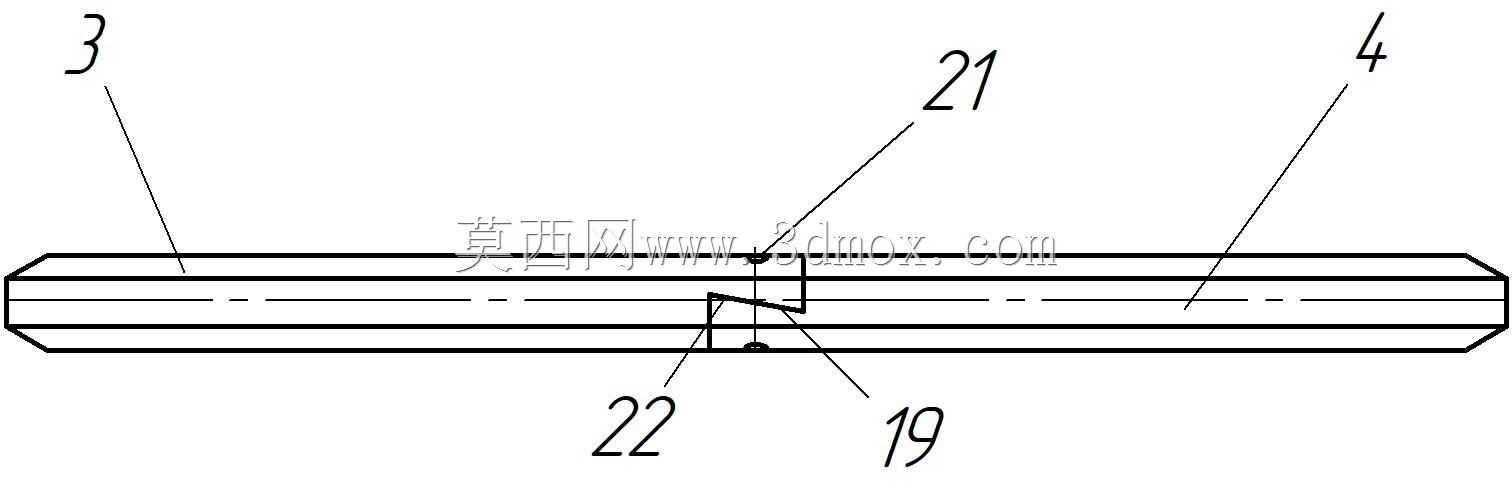

这款环形外固定支架是骨科临床用于骨外固定的专用器械，核心应用场景涵盖儿童骨折复位固定、骨缺损延长、畸形矫形等骨科治疗场景，尤其适配微创骨科手术的操作需求，可在不做大面积软组织剥离的前提下完成骨断端的稳定固定，为骨组织生长创造稳定的力学环境。整套支架采用环形主体作为核心承载结构，配套多组可调夹块、穿针固定组件、牵引调节杆件，各部件之间通过标准化的连接结构实现快速装配与位置调节。从结构设计逻辑来看，环形主体作为整个固定系统的基准承载件，为所有固定组件提供稳定的安装基准，夹块作为核心锁紧部件采用分体式双元件结构，可环抱固定在环形支架的任意周向位置，通过螺纹锁紧结构实现可靠固定，避免固定后出现滑移松动。穿针固定组件采用带锥形头的螺栓锁紧结构，可将穿过骨组织的固定针牢靠锁定在预设位置，实现骨碎块的精准复位与微创固定，无需大范围剥离骨膜，最大程度保留骨组织的血供，为骨愈合创造有利条件。牵引调节杆件可实现支架轴向的长度微调，在骨延长治疗场景中，可通过定期微调杆件长度，逐步牵拉骨断端，刺激骨组织生长，实现肢体长度的逐步重建。支架上的夹块与环形架配合的接触面做了适配六面体的限位结构，夹块可适配的环形架截面尺寸范围在4毫米到8毫米之间，安装时可根据临床需求灵活调整夹块的周向位置与轴向高度，适配不同部位、不同体型患者的固定需求。整套支架的主体材质选用钛与铝合金材料，在保证结构强度满足固定力学要求的前提下，尽可能降低整体重量，减少患者佩戴过程中的负重不适感，同时材料具备良好的生物相容性，降低长期佩戴过程中的组织刺激风险。从安装边界来看，整套支架采用模块化组合设计，所有部件均可单独拆卸更换，术中可根据骨折类型、固定范围灵活选择环形架的数量、夹块的布置位置、穿针的角度与数量，无需定制专属配件即可适配绝大多数四肢长骨的外固定需求，夹块的锁紧操作无需特殊专用工具，常规骨科手术器械即可完成装配与调节，降低临床操作的门槛。支架的环形结构具备均匀的力学承载特性，相比单侧外固定支架，可实现多平面的稳定固定，有效避免固定过程中骨断端的成角、旋转移位，固定刚度可通过调整穿针数量、夹块锁紧力度进行灵活调整，在术后康复的不同阶段，可根据骨愈合情况调整固定刚度，匹配骨愈合过程中的力学需求，避免应力遮挡导致的骨愈合不良问题。
