内螺纹鲁尔锁液压管路快接接头结构

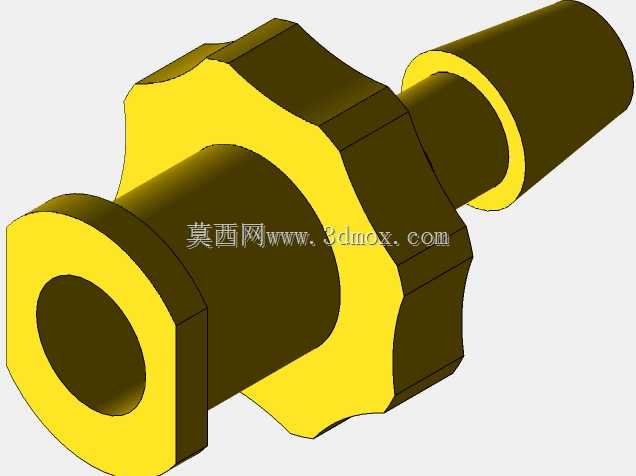

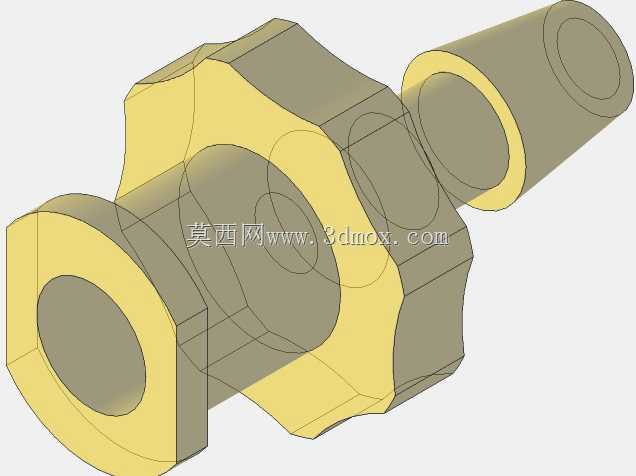

在医用流体输送、实验室分析仪器、小型液压气动控制回路的管路布设场景中，这类带内螺纹的鲁尔锁接头是实现管路快速对接、密封防漏的核心连接件，日常多被用于小通径流体管路的末端对接，可实现管路与阀体、检测腔体、执行元件之间的快速拆装，无需额外工具即可完成手动锁紧，大幅降低现场管路维护的操作难度。从结构设计逻辑来看，接头中部采用外六角结构，完全适配标准开口扳手的夹持尺寸，当需要将接头拧入对应外螺纹接口时，可借助扳手施加足够的预紧力矩，避免手动拧紧力矩不足导致的螺纹松动、流体渗漏问题；接头一端为标准内螺纹接口，可直接与对应规格的外螺纹管路元件旋合，螺纹加工精度满足常规低压流体输送的密封要求，配合生料带或密封胶即可实现可靠密封，另一端为带锁紧结构的鲁尔锥面接口，锥度符合通用鲁尔接头的配合标准，对接时先依靠锥面贴合实现初始密封，再通过外圈的锁合结构与对接端的卡扣旋紧，避免管路受拉、受振动时出现接头松脱的情况。从安装边界来看，接头整体轴向长度适配小空间管路布设需求，中部六角结构的对边尺寸控制在常规小通径接头的标准范围内，安装时扳手所需的操作空间无需额外预留过大余量，可在密集排布的管路组中完成单独拆装，不会干涉相邻管路的固定结构；内螺纹端的螺纹旋合长度经过匹配设计，既保证足够的螺纹啮合强度，承受管路内额定工作压力下的轴向拉力，又不会因旋合长度过长导致安装时拧入深度超差，顶坏对接元件的内部流道结构。实际选型应用中，这类接头多用于通径在6mm以下的低压流体回路，适配气体、低粘度液体的输送场景，鲁尔锁结构的锁紧力可满足常规工况下的防脱要求，相比无锁结构的鲁尔接头，抗振动、抗拉扯的性能提升明显，在存在设备小幅振动、管路需要频繁拆装的检测设备、医用输注装置中应用广泛。建模过程中重点还原了锥面的配合角度、六角结构的对边尺寸、内螺纹的公称直径与螺距参数，同时保留了锁紧结构的卡槽细节，可直接用于管路系统的装配干涉检查、接头选型的匹配验证，也可作为非标接头改型设计的基础模型，调整螺纹规格、锥面尺寸即可衍生出适配不同管路通径的系列化接头结构。
