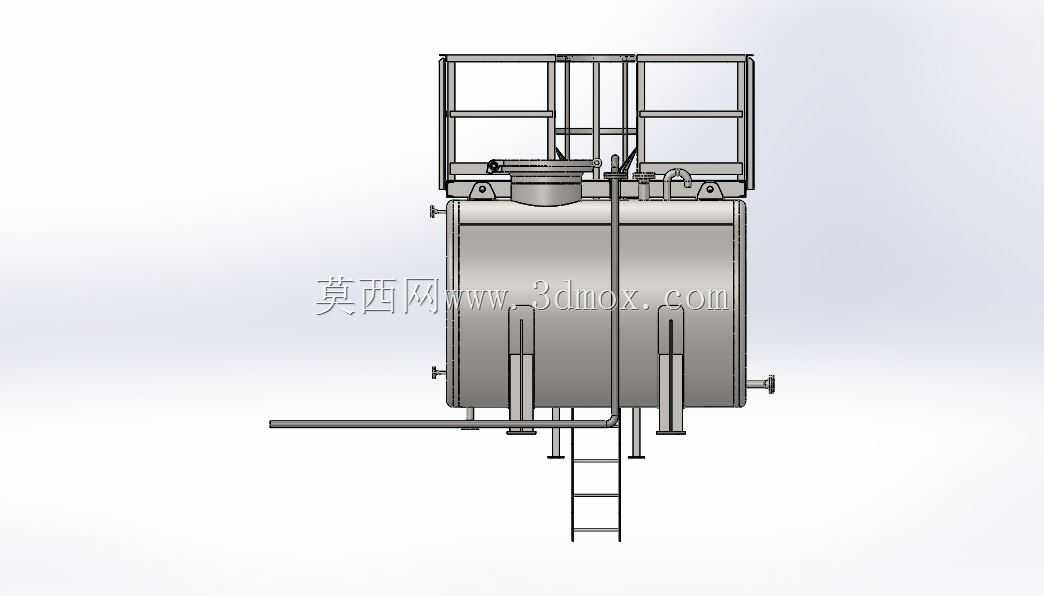

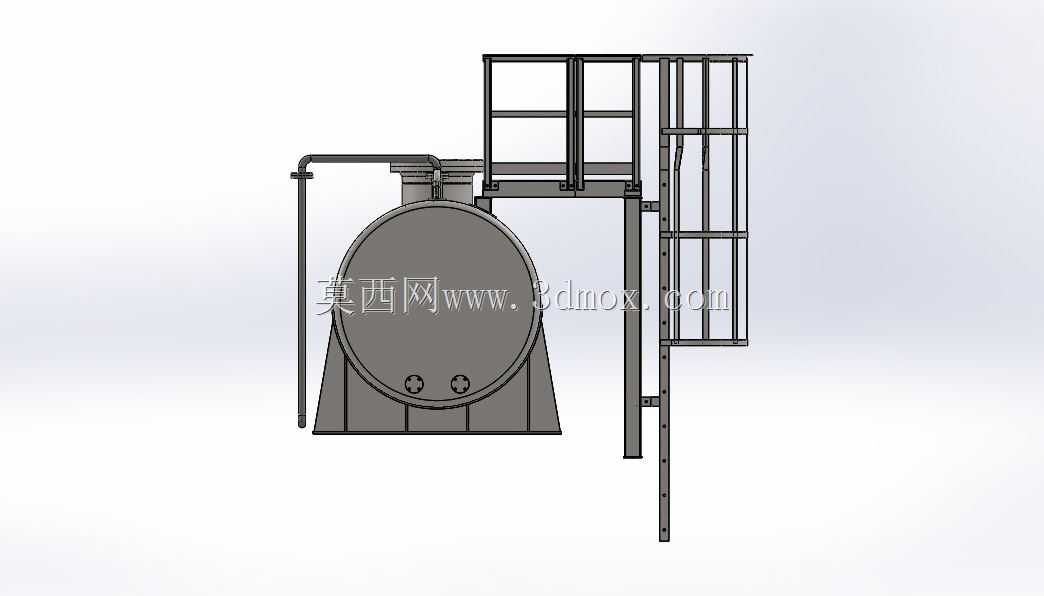

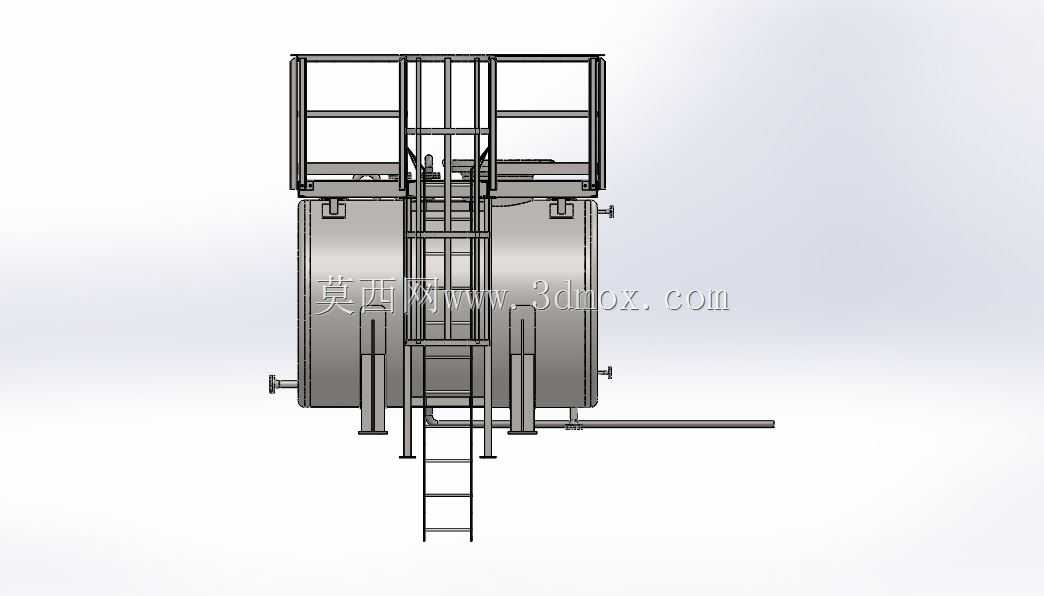

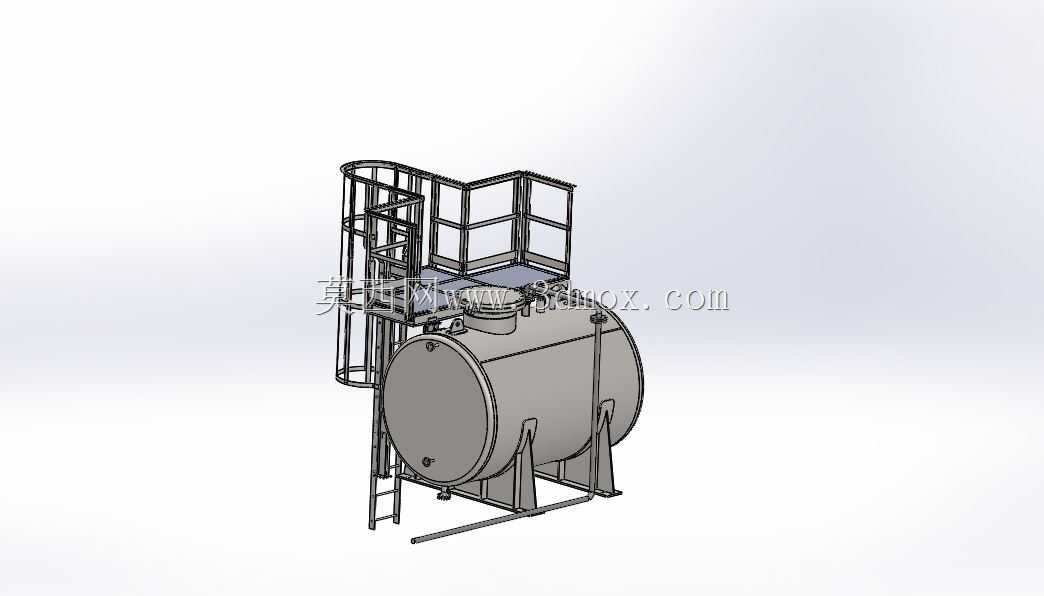

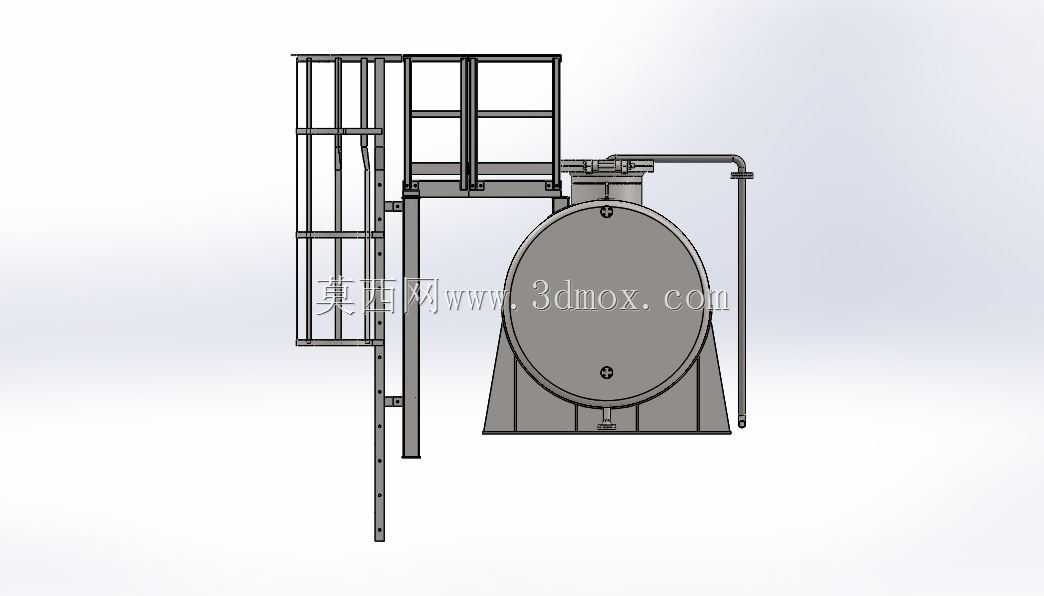

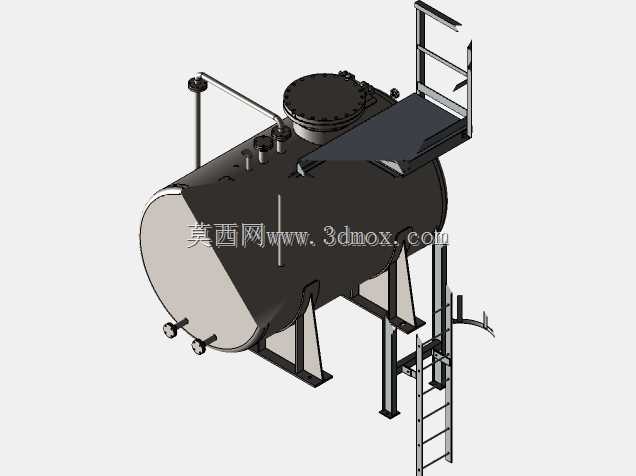

带操作检修平台的卧式储液罐体结构

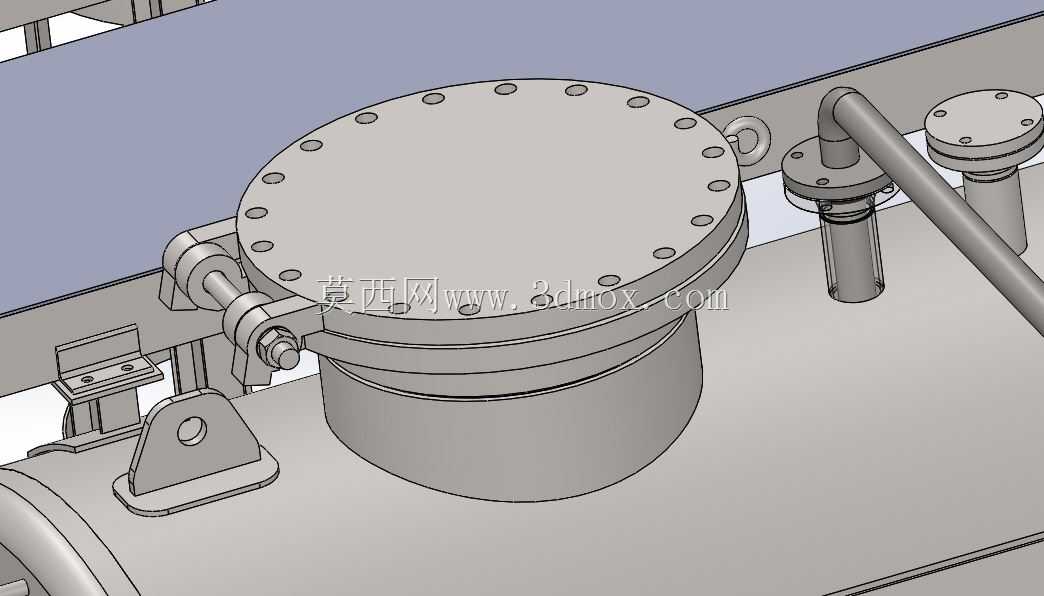

在化工原料中转、厂区废液暂存、中小型生产制程物料存储场景中，这类带集成操作平台的卧式储液设备应用十分普遍，区别于立式储罐的高位布置需求，卧式结构更适配厂区低矮车间、户外场地限高区域的安装要求，不需要额外搭建过高的支撑结构就能完成布设，日常运维的作业高度也更符合人体工程学要求。从结构设计逻辑来看，罐体采用标准椭圆封头焊接成型，相比平盖封头能承受更高的内部静压力，筒身外侧布置的鞍式支座做了加宽支撑面设计，可将罐体满载时的总重量均匀分散到安装基础上，避免局部应力集中导致的基础沉降或罐体变形，支座上预留的地脚螺栓孔可直接与预埋基础件连接，安装时不需要额外做适配性打孔加工。罐体顶部集成的操作平台采用格栅板铺设踏面，格栅间隙可快速排走平台表面积液、雨雪，避免运维人员作业时滑倒，平台四周设置的双横杆护栏高度符合工业作业防护标准，直爬梯与平台护栏做了一体化衔接设计，爬梯踏步做了防滑凸起处理，人员从地面攀爬至平台的路径全程有防护结构依托，不存在临边坠落的风险点。罐体顶部设置的人孔正对平台作业区域，运维人员站在平台上即可完成内部清理、附件检修、液位计校准等操作，不需要额外搭设临时脚手架，能大幅缩短日常维护的作业准备时间。从安装边界来看，6立方规格的该类罐体整体长度控制在合理范围内，筒身直径适配常规厂区通道的运输宽度要求，设备进场时不需要拆解结构就能完成转运，爬梯与平台的外伸尺寸做了优化，不会超出罐体安装所需的常规占地范围，布设时可根据厂区管线走向调整罐体轴向方位，进料口、出料口、排空口的法兰接口位置预留了足够的管线安装操作空间，不需要对罐体本体做二次切割改孔。设计时还考虑了户外使用的耐候需求，所有外露钢结构件的连接位置都做了圆弧过渡处理，避免积水残留导致的锈蚀加速，罐体与支座之间设置了缓冲垫板，可抵消满载时罐体轻微形变带来的应力拉扯，延长整体结构的使用寿命。
