2英寸ASME BPE标准不锈钢套管结构

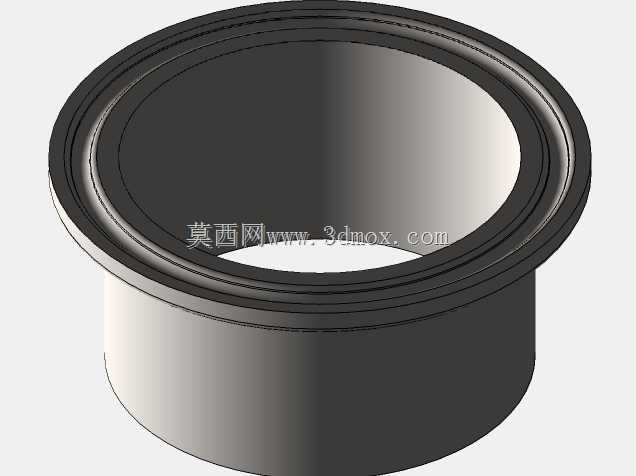

在食品加工、生物医药、洁净气体输送等对管路卫生等级要求严苛的场景中，这类2英寸规格的ASME BPE套管是管路系统里实现密封衔接、介质导向的核心基础零件。不同于普通工业管路配件，BPE标准对套管的内壁粗糙度、接口同轴度、密封面形位公差都有明确的洁净级要求，设计时首先要匹配2英寸公称通径的管路对接边界，带翻边的法兰端结构是为了适配快装卡箍的压紧安装，不需要额外焊接法兰盘，能大幅降低洁净管路现场安装的施工难度，也避免焊接带来的内壁焊瘤、抛光死角问题。

从实际使用场景看，这类套管常用来做穿墙穿板的管路过渡，或是不同管径段的衔接衬套，316L材质的选型本身就针对有弱酸弱碱腐蚀、需要定期CIP清洗的工况，短、中、长三种长度规格是为了适配不同厚度的墙板、设备面板安装需求，设计时要严格控制套管的内外径同轴度，保证管路穿入后不会出现偏心错位，避免介质流动时产生紊流、残留卫生死角。套管外壁做光滑无毛刺处理，和安装面板的贴合面要保证平面度，安装时配合密封垫圈就能实现面板两侧的介质隔离，不会出现输送介质沿套管外壁渗漏到另一侧的问题。

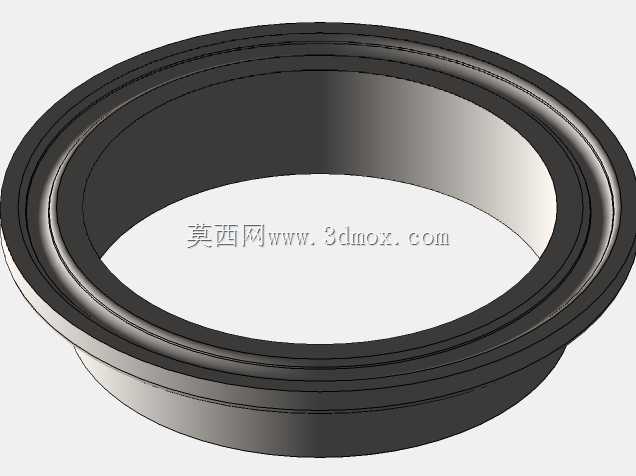

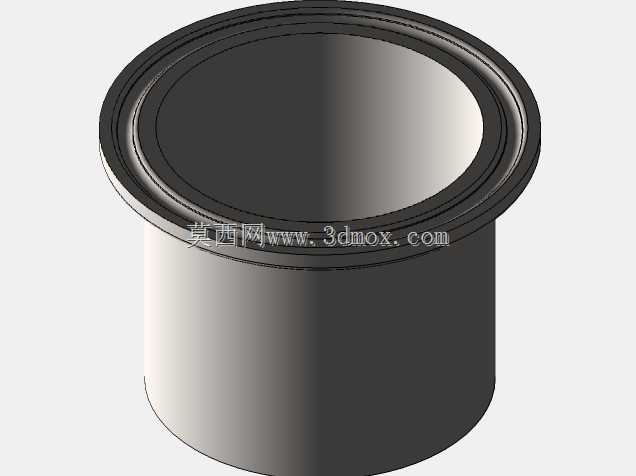

结构设计上，端部的多层凸缘结构是和卡箍配合的定位结构，凸缘的厚度、外径尺寸严格匹配ASME BPE标准里对应2英寸规格的快装接头尺寸，保证和同标准的卡箍、接头、密封圈完全互换，不需要额外做适配加工。套管的直身段长度公差控制在±0.1mm范围内，避免安装时出现长度偏差导致的密封面压合不到位，内壁做电解抛光处理，粗糙度达到Ra0.8以下，满足食品、制药行业的卫生级要求，不会残留输送介质的残渣，也能耐受高温蒸汽消杀的工况。

做三维建模时，要重点还原凸缘部分的圆角过渡细节，不能出现尖锐棱角，避免实际加工时出现应力集中，同时要严格核对标准里的安装边界尺寸，保证模型导入管路装配体后，和相邻的快装接头、阀门、管路段能完全匹配，不会出现装配干涉。这类零件虽然结构不复杂，但作为洁净管路系统的基础连接件，尺寸精度、形位公差的设计合理性直接影响整套管路的密封可靠性和卫生等级，建模时不能随意简化凸缘、密封面的细节结构，要完全还原实际加工的尺寸特征，方便后续做管路装配校验、安装干涉检查时能得到准确的结果。
