1英寸ASME BPE标准316L不锈钢套管

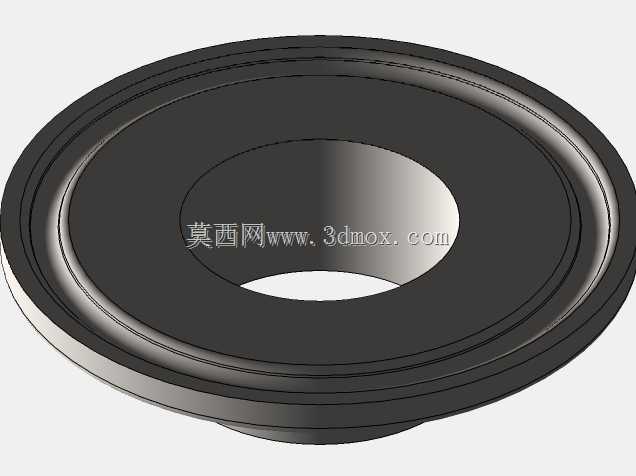

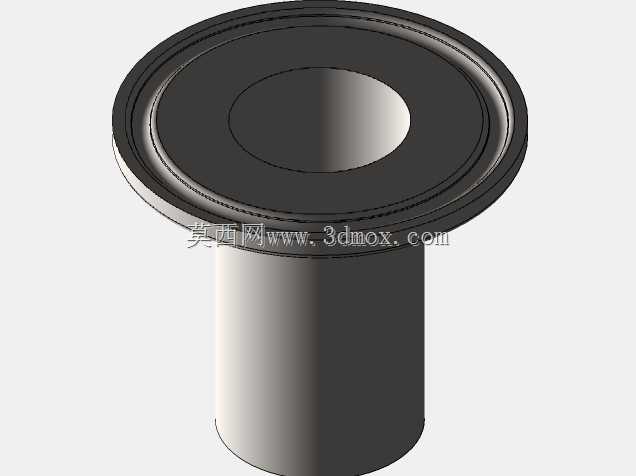

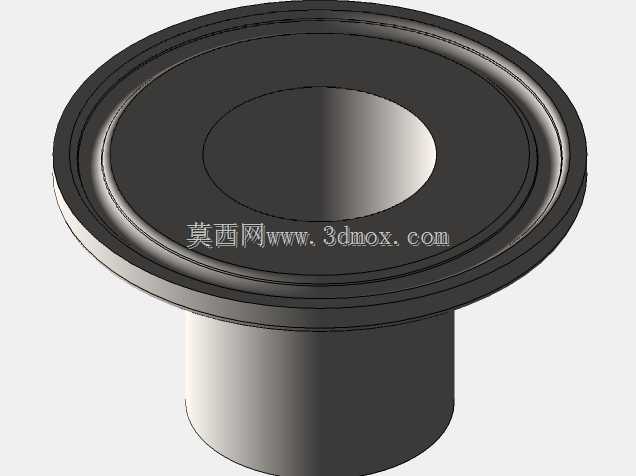

在生物制药、食品饮料加工这类对卫生等级要求严苛的流体管路系统中，这类符合ASME BPE标准的套管是管路穿板、罐体侧壁接口的核心连接件，日常使用中需要配合卡箍、密封圈完成管路与罐体、墙体或设备面板的密封固定，避免管路晃动偏移，同时保障接口处无卫生死角，满足CIP/SIP在位清洗灭菌的工艺要求。这款套管采用316L不锈钢材质加工，相较于普通304不锈钢，其钼元素含量更高，在含氯离子的清洗介质、弱腐蚀工艺流体环境下具备更优异的抗点蚀、抗晶间腐蚀性能，适配制药行业纯化水、注射用水、配料流体的输送工况。从结构设计来看，套管采用带凸缘的一体式结构，凸缘端面做了精密车削处理，表面粗糙度可达到卫生级要求，安装时凸缘端面贴合密封垫片，无需额外焊接固定即可实现可靠密封，降低现场安装的焊接工作量，也避免焊接热影响区带来的材质耐腐蚀性能下降问题。套管的直管段外壁做了公差严格的光面处理，可适配不同厚度的安装面板，安装时直管段穿过预制好的安装孔，凸缘卡在面板外侧，另一侧可通过配套的锁紧环或焊接卡盘完成固定，安装边界清晰，不会出现安装后管路偏心的问题。设计过程中严格遵循ASME BPE标准的尺寸公差要求，凸缘的外径、厚度，直管段的内径、外径以及整体长度都匹配标准1英寸卫生级管路的配套尺寸，可直接与同标准的弯头、三通、隔膜阀等管路配件通用互换，无需单独定制转接件。短、中、长三种长度规格可适配不同厚度的罐体夹套层、保温层或墙体安装需求，选型时只需确认安装位置的面板厚度、保温层厚度即可匹配对应长度的套管，避免出现套管长度不足导致密封面无法贴合，或是长度过长造成管路安装空间浪费的问题。套管的内孔与连接管路的内径保持一致，不存在变径台阶，流体通过时不会产生滞留区，避免工艺介质残留滋生微生物，这也是卫生级流体配件区别于普通工业管件的核心设计要点。实际建模过程中，对凸缘与直管段的过渡圆角做了优化处理，采用大圆弧过渡而非直角衔接，既降低了加工时的应力集中问题，也进一步消除了卫生死角，让清洗流体可以顺畅冲刷到所有接触表面。这类套管除了罐体穿板接口使用，也可用于设备面板上的仪表安装接口，配合卫生型压力表、温度传感器的锁紧结构，完成检测元件与设备腔体的密封连接，保障检测点位的密封可靠性与卫生等级。
