0.5英寸不锈钢铰接式管路固定管夹

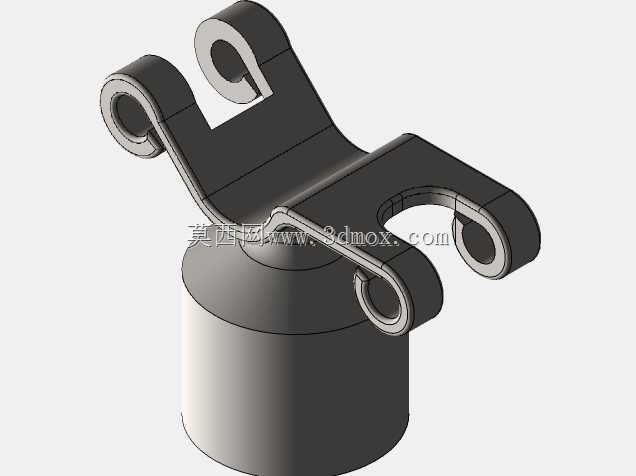

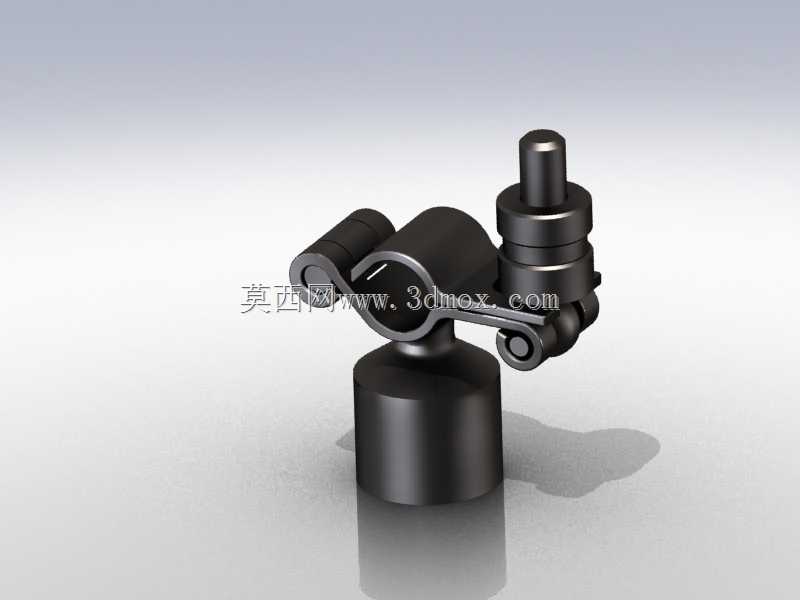

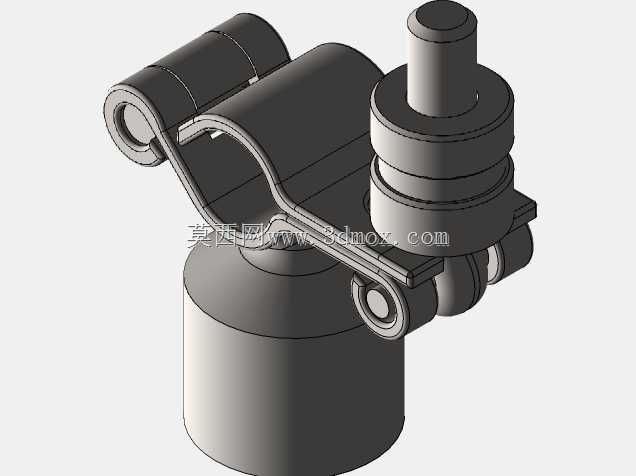

这款0.5英寸规格的铰接式管夹，主要面向小通径流体管路、气动控制管路的固定场景，常见于小型液压站阀组周边布管、自动化设备气路排布、实验室小型流体试验台管线固定等工况，适配外径12.7mm的硬管或包覆防护层的软管，能在管路存在小幅摆动需求的安装位提供可靠的夹持约束。从结构设计来看，主体采用316L不锈钢材质，适配弱腐蚀工况、潮湿户外安装环境，避免长期使用出现锈蚀脱落的问题。夹持部分采用对开式圆弧抱合结构，圆弧内径严格匹配0.5英寸管路外径公差，合模后贴合面无错位台阶，不会在管路表面产生压痕，也能避免夹持力不均导致的管路变形。铰接部位采用销轴连接结构，预留了±15°的摆动余量，可抵消设备运行时产生的小幅振动位移，也能适配安装面存在微小角度偏差的场景，降低现场安装的对位精度要求。安装端采用圆柱凸台定位结构，可直接插入安装基板的对应定位孔中，配合侧面的锁紧销完成固定，不需要额外配置法兰转接件，能有效压缩安装占用空间。整体外形的最大外轮廓宽度为32mm，夹持中心距安装底面的高度为28mm，铰接销轴的直径为4mm，安装定位凸台的直径为10mm、插入深度为8mm，安装时需要在基板上预留直径10.2mm的安装孔，孔位周边15mm范围内不能有凸起结构，避免干涉管夹的摆动动作。设计过程中对夹持力做了针对性校核，当锁紧螺栓施加8N·m扭矩时，可承受120N的管路轴向拉脱力，满足常规工业管路的固定强度要求，同时铰接部位的转动阻尼经过匹配，既不会因为过松导致管路随意晃动，也不会因为阻尼过大无法吸收振动位移。管夹的所有棱边都做了R0.5的圆角处理，安装过程中不会划伤操作人员手套，也不会割破管路的外层防护套，适合在密集布管的狭小空间内安装使用，不需要预留过大的操作空间。
