明纬MSP-300-12医疗级开关电源结构

这款医疗级开关电源的三维结构还原，完全围绕医疗设备供电场景的实际需求搭建，在建模阶段就充分考虑了医用电气设备的安规要求与安装适配性。从实际应用场景来看，这类电源主要为医用监护仪、超声诊断设备、小型治疗类仪器提供稳定的12V直流供电，区别于普通工业电源，其设计全程贴合医疗设备的漏电流限制、绝缘耐压要求，建模时特意还原了输入端与输出端的隔离结构布局，确保结构层面能直观体现强弱电区域的物理分隔距离。

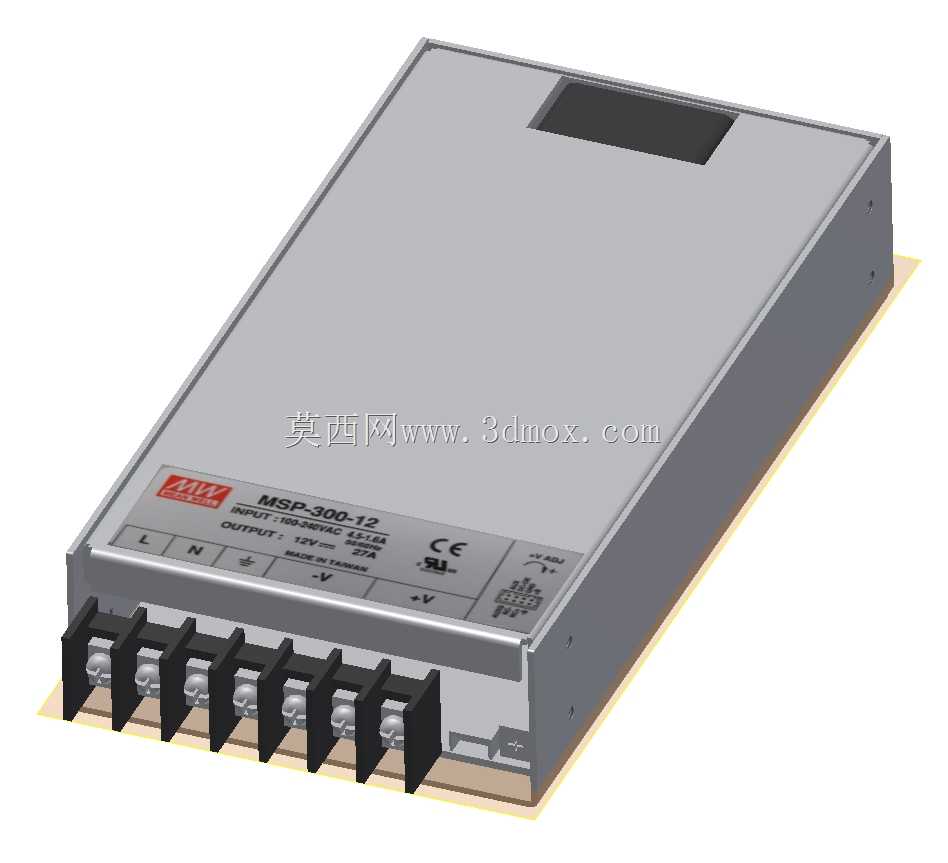

从功能特性对应的结构设计来看，前端的接线端子排采用栅栏式结构，每个接线位都预留了足够的导线弯折空间，端子间距满足安规爬电距离要求，建模时还原了端子的防松卡扣结构，能直观看到接线完成后导线的固定方式，避免设备运输或使用过程中接线松脱导致的供电中断。顶面的散热区域做了下沉式格栅设计，内部预留了功率器件的安装位，对应实际产品中MOS管、整流桥与散热片的装配位置，外壳采用一体拉伸的金属壳体，边角做了圆弧过渡处理，既避免安装时划伤操作人员，也能在紧凑的设备内部减少与其他线缆、结构件的剐蹭。

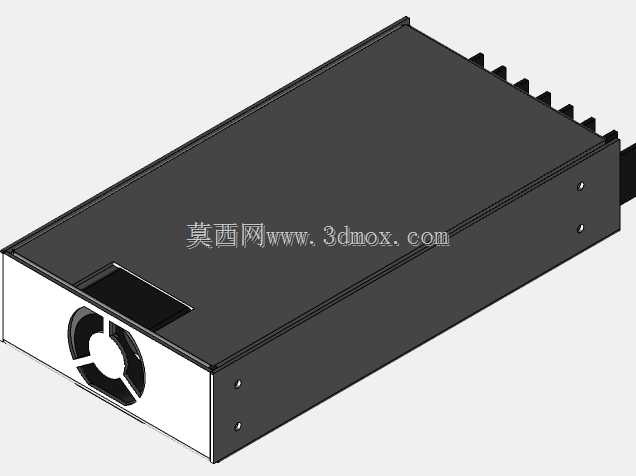

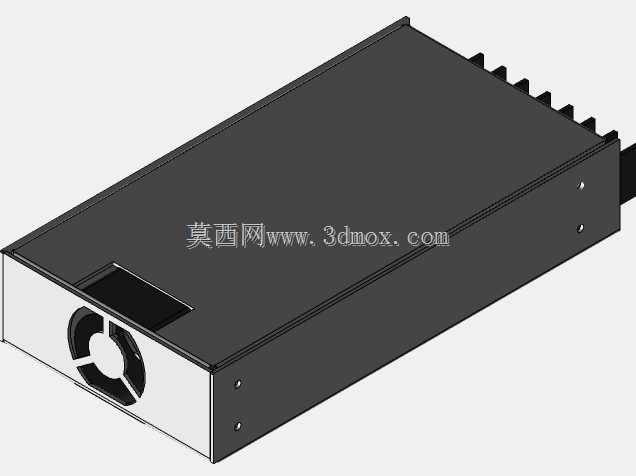

设计思路上，整个壳体采用封闭式金属结构，除了必要的散热开孔外没有多余缝隙，一方面能屏蔽内部功率电路的电磁干扰，避免影响医疗设备的弱信号采集精度，另一方面也能阻挡医疗环境中常见的消毒水雾、粉尘进入电源内部，提升长期运行的可靠性。安装边界方面，壳体底部预留了标准的安装固定孔位，孔位间距适配常规医疗设备内部的安装板尺寸，建模时标注了壳体的整体长宽高尺寸，以及端子突出壳体的高度、接线操作需要预留的手部操作空间，结构设计人员在做设备内部布局时，可以直接参考模型预留足够的安装与维护空间，不需要反复核对二维图纸的尺寸公差。

从结构细节来看，输入输出端的标识区域做了凹印处理，对应实际产品上的L、N、接地以及输出正负极标识位置，建模时还原了标识区域的平整度，方便后续丝印工艺的对位。壳体侧面的固定螺丝位采用沉孔设计，螺丝装配后不会突出壳体表面，避免在紧凑安装空间内与其他部件产生干涉。整个模型的结构拆分逻辑完全对应实际产品的装配流程，从外壳、内部安装板到端子组件的配合间隙都做了还原，能直接用于设备供电系统的装配干涉检查，也能作为同类医疗电源结构设计的参考样本，帮助设计人员快速掌握医用开关电源的结构布局要点，在自研电源结构时规避安规距离、散热布局、安装适配性方面的常见问题。
