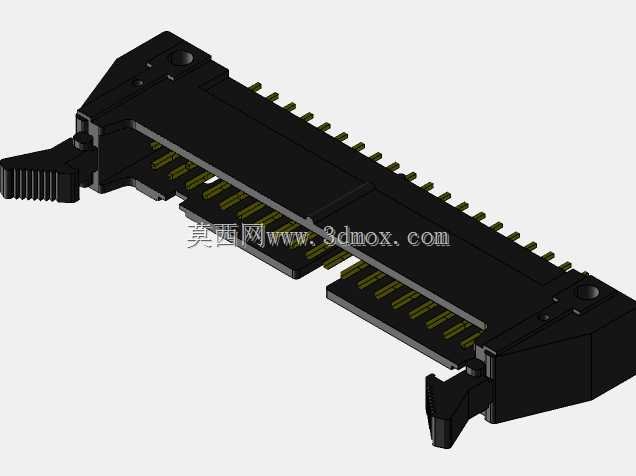

广濑HIF3BA-40PA带状连接器结构设计

在工业控制板卡、通讯设备内部布线、测试治具搭建这类场景里，这类40芯带状连接器的出镜率一直很高，很多刚接触硬件结构设计的工程师容易忽略接插件的安装边界，最后打样回来才发现插拔空间不足、锁扣干涉周边元件的问题。这款连接器采用双侧带锁扣的卡扣式设计，插拔时不需要额外工具，手指按压两侧锁舌就能完成解锁拔出，插入到位后锁扣会自动卡紧配对插座，避免设备运输或者运行振动过程中出现排线松脱、接触不良的故障，相比无锁的直插式接插件，在有振动工况的设备里可靠性要高不少。从结构设计角度看，这款连接器的针脚采用双排错位排布，40个触点均匀分布在插接腔两侧，每个触点的镀金层厚度满足常规工业环境的耐氧化要求，接触电阻控制在毫欧级，能稳定传输低压控制信号，不会因为接触压降导致信号误触发。连接器主体采用耐高温的黑色工程塑料注塑成型，塑壳的加强筋分布在锁扣根部和插接腔外侧，既控制了整体重量，又能保证多次插拔后塑壳不会出现开裂变形，两侧的锁扣做了圆弧过渡处理，装配时不会划伤操作人员的手指，也不会刮伤周边的排线绝缘层。做整机结构布局的时候，要注意预留足够的插拔操作空间，连接器前端要留出至少15mm的手指操作空间，锁扣外侧距离周边元器件至少要留3mm的间隙，避免锁扣弹开时碰到周边的电容、电阻这类贴片元件。连接器的焊脚采用标准的2.54mm间距设计，和常规的IDC排线压接规格完全匹配，压接带状电缆的时候不需要额外定制治具，用普通的排线压接钳就能完成装配，压接后每个触点的咬合力能满足行业标准，拉扯排线时不会出现线芯脱出的问题。另外这款连接器的安装定位柱做了倒角处理，PCB Layout的时候对应位置做定位孔，过波峰焊的时候连接器不会偏移，焊盘的尺寸按照标准规格设计，焊接时不会出现连锡、虚焊的问题，对于批量生产的板卡来说，能大幅降低SMT或者波峰焊的不良率。在实际选型的时候，要注意这款连接器是插头端，需要和对应的插座端配对使用，不要和其他间距的带状连接器混配，避免出现针脚错位、插接过松或者过紧的问题。
