6.35mm口径勃朗宁手枪弹药结构设计

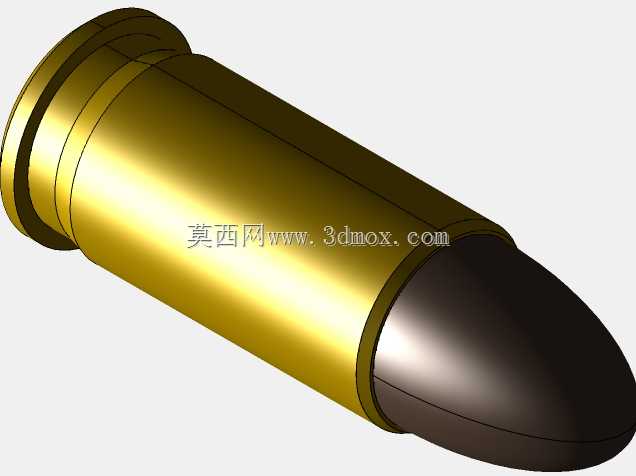

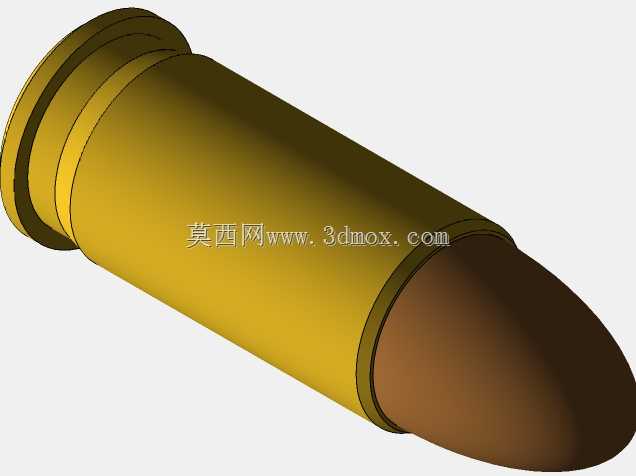

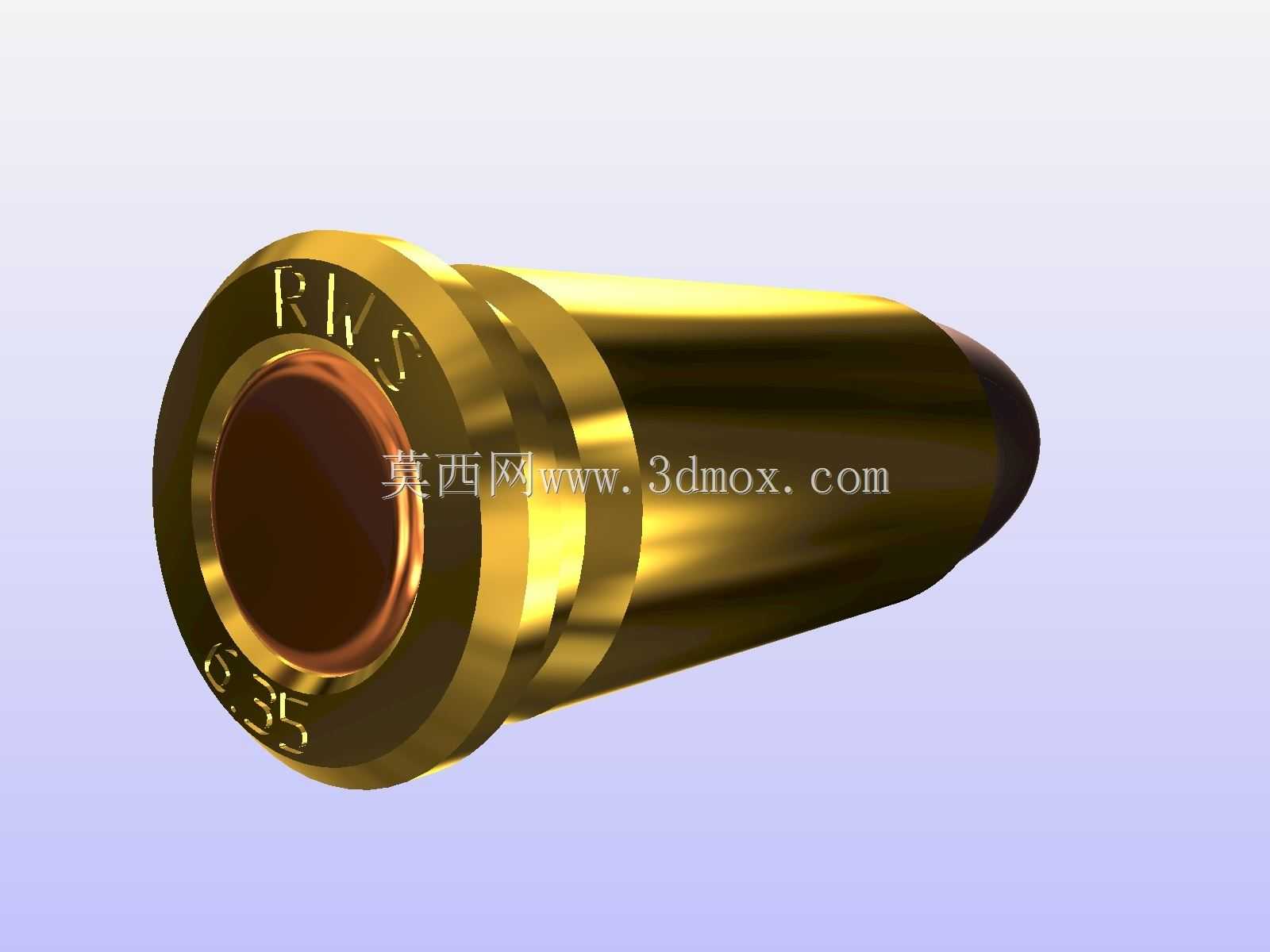

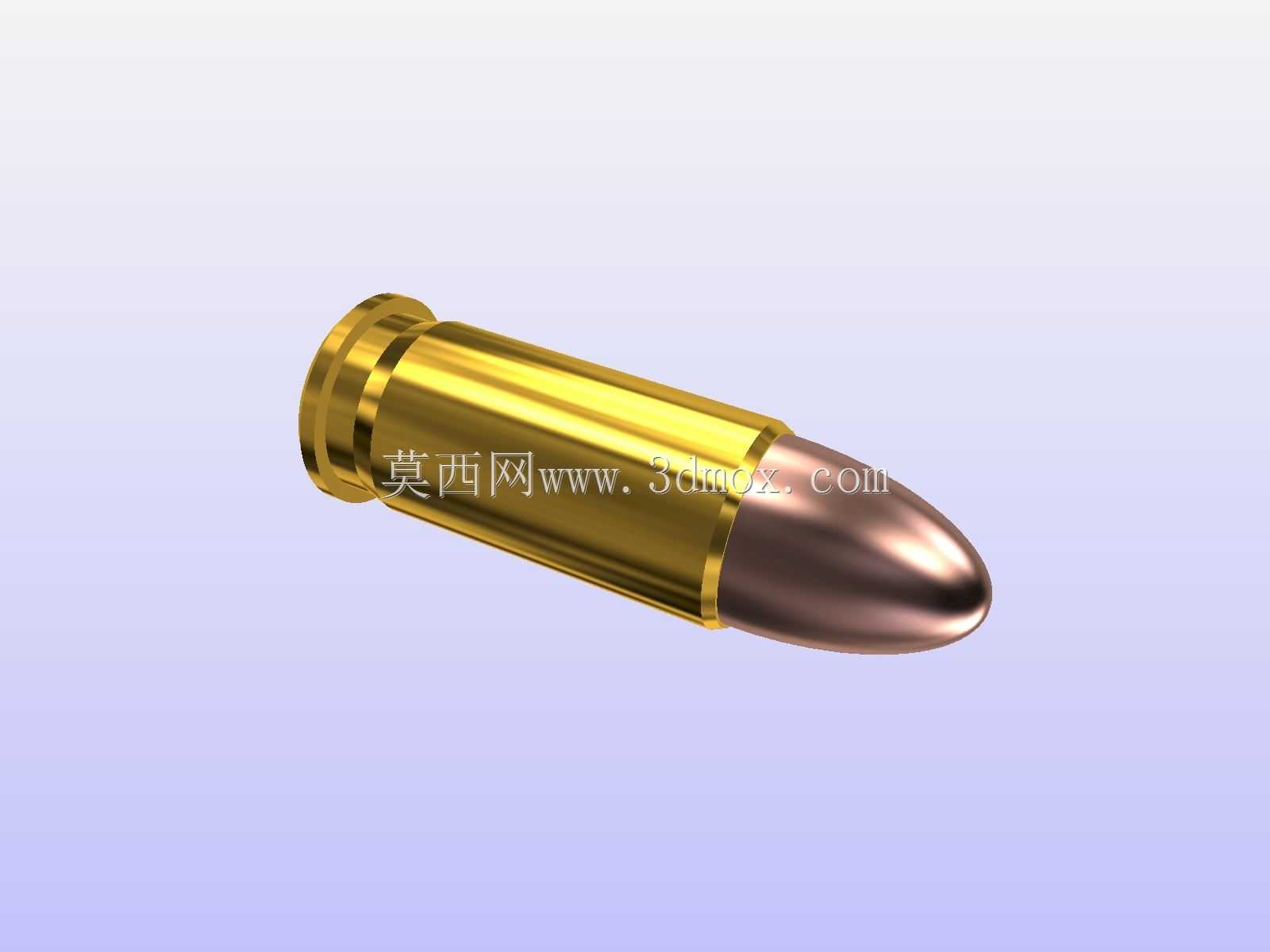

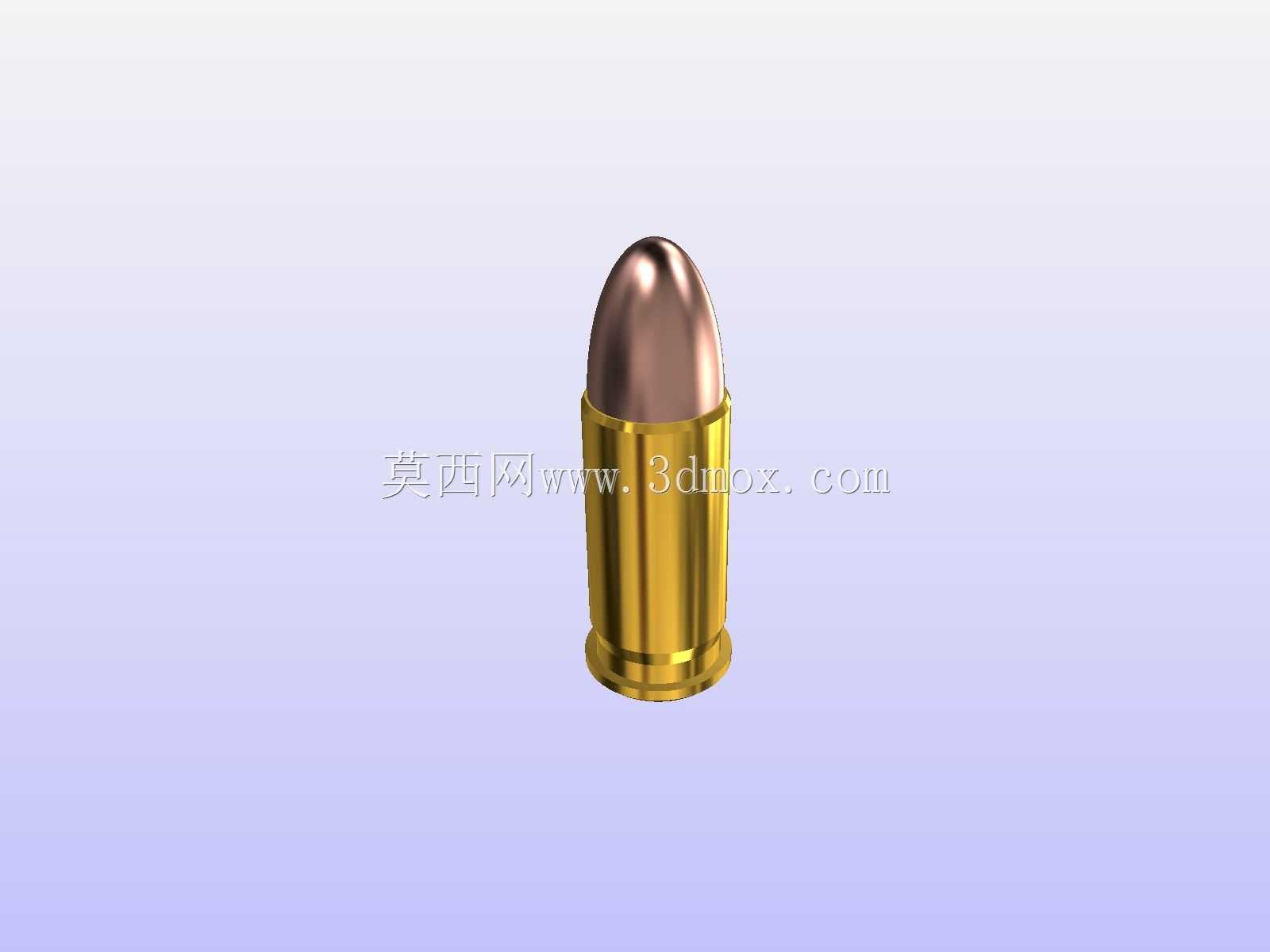

这款6.35×15.5mm规格的手枪弹药，也就是业内常说的.25ACP弹，在小型自卫手枪、隐蔽携带枪械的配套设计领域应用十分广泛，做轻武器配套结构设计、战术装具适配、射击模拟仿真开发时，这类高精度的弹药三维结构模型能大幅减少前期测绘的工作量。从实际功能特性来看，该型弹药属于中心发火式手枪弹，弹头采用圆头平底的铅芯被甲结构，这种外形设计能在短枪管内获得相对稳定的弹道表现，同时降低供弹过程中的卡滞概率，弹壳采用直筒无凸缘设计，抽壳钩卡槽的位置、深度都严格遵循量产弹药的尺寸公差要求，适配多数自由枪机式小型手枪的供弹坡、弹膛尺寸边界。做这个模型的结构设计时，首先要明确各部件的装配关系：弹头与弹壳口部的过盈配合量控制在合理区间，既保证日常携行时弹头不会松动脱落，又能在击发时让弹头顺利脱离弹壳嵌入膛线；弹壳内部的发射药腔、底火安装孔的尺寸都按照实弹的实际比例还原，底火室的传火孔位置、直径也做了对应呈现，方便后续做内弹道仿真时直接调用参数。外形尺寸上，整弹全长15.5mm，弹头直径6.35mm，弹壳最大直径处的尺寸适配对应口径弹膛的坡膛角度，安装边界方面，该模型的外轮廓尺寸完全符合SAAMI规定的.25ACP弹药尺寸公差带，不管是做弹匣供弹路径的干涉检查，还是做枪膛闭锁状态的配合间隙分析，都能直接导入装配体使用。很多刚接触轻武器结构设计的工程师容易忽略弹药外形对供弹可靠性的影响，比如弹壳口部的收口角度、弹头弧形部的母线曲率，这些细节如果和实弹存在偏差，做供弹仿真时就会出现推弹入膛卡滞、弹头磕碰供弹坡的问题，这个模型在这些细节上都做了精准还原，弹壳底部的底缘厚度、抽壳钩卡槽的倒角尺寸都和量产弹药保持一致，在做抽壳机构的运动仿真时，可以准确模拟抽壳钩勾住底缘、拉动弹壳退出弹膛的整个运动过程，不需要再额外修正模型尺寸。另外在做战术装具比如快拔弹套、弹匣余弹观察窗的设计时，这个模型的外轮廓精度也能满足干涉检查的要求，不会出现实际产品做出来后弹药装不进去、或者间隙过大晃动的问题。
