小型越野设备配套深花纹带轴车轮结构

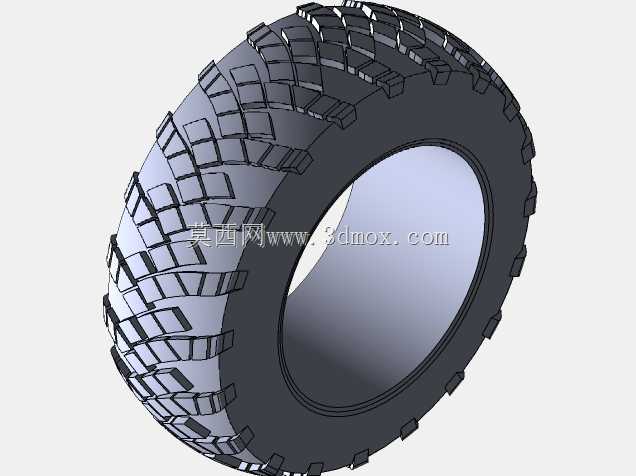

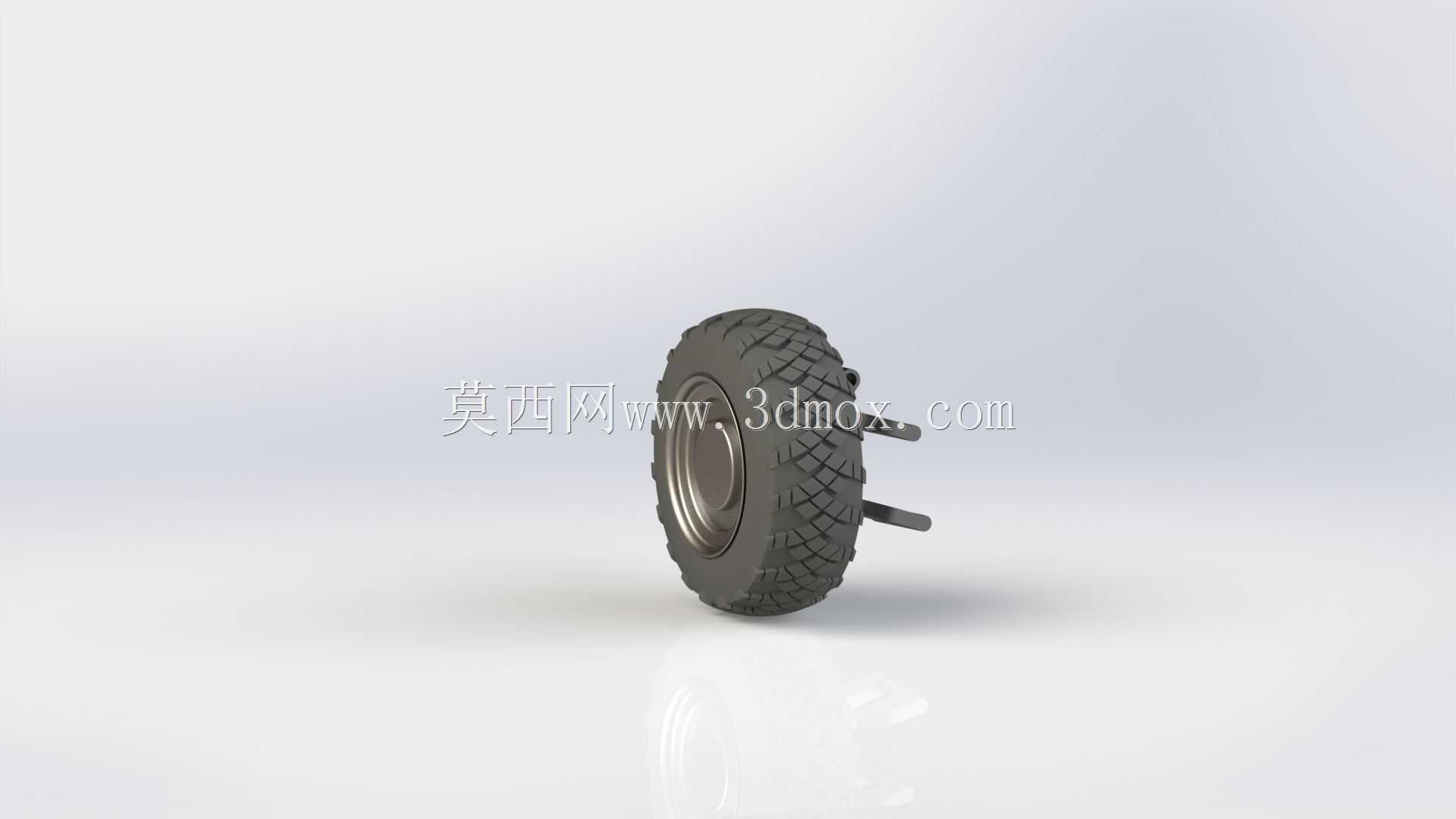

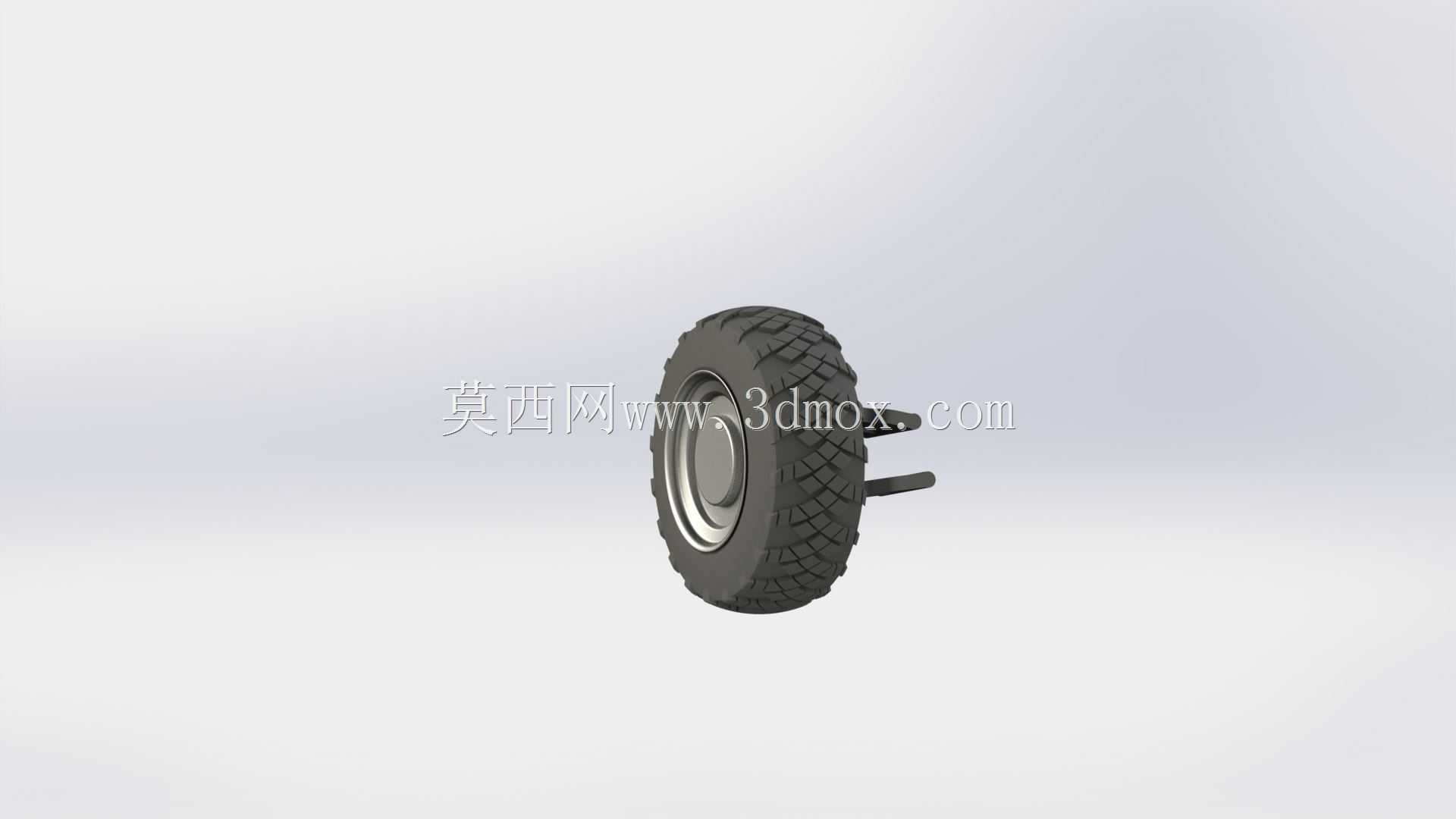

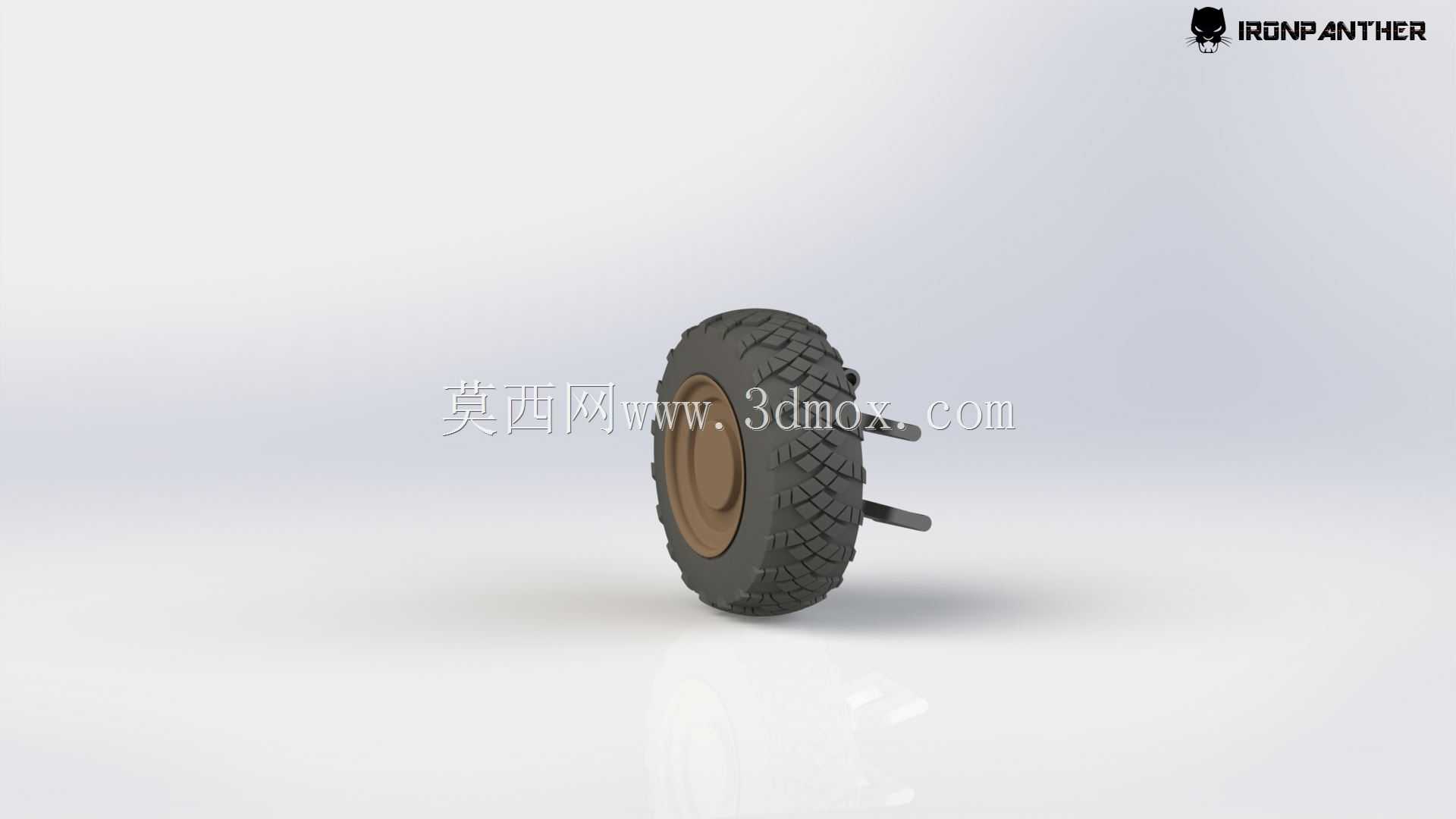

这类带安装轴的深花纹车轮，常应用在小型户外作业机具、便携移动设备、短途转运小推车的行走端，在非铺装路面、松散砂石地面、轻度泥泞场景下能提供足够抓地力，避免行走过程中出现打滑陷滞的问题。从结构设计来看，轮胎表面采用交错块状深胎纹布局，胎块边缘做了过渡倒角，既可以在硬质路面滚动时降低胎面异常磨损速率，也能在松软路面嵌入表层介质，增大接触摩擦力；轮辋部分采用内嵌式限位结构，和轮胎内侧的卡合槽完全匹配，装配后不会出现轮胎相对轮辋周向滑动的问题，轮辋中心的安装轴采用双伸出轴结构，轴端预留了安装固定位，可直接穿入设备支架的安装孔位，配合卡簧或者锁紧螺母就能完成固定，不需要额外设计转接连接结构，能大幅简化配套设备的行走端设计工作量。设计过程中优先考虑了安装边界的适配性，轮体整体宽度控制在适配小型设备支架的常规间距范围内，安装轴的轴径匹配常用的轻型负载轴承内径规格，轮体转动时的外圆回转半径经过校核，不会和设备底部的机架、护板等结构产生运动干涉。胎体采用带一定弧度的断面设计，滚动过程中接触地面的压强分布更均匀，即使在带一定坡度的路面行走，也能保持足够的接地面积，不会出现侧倾滑脱的问题。双出轴的同轴度在建模阶段做了严格的公差约束，装配后转动过程无偏摆，能有效降低行走时的滚动阻力，减少配套设备推行或自走时的动力损耗。胎纹的沟槽深度经过合理设置，既能保证抓地性能，也不会因为沟槽过深嵌卡过多碎石泥土，日常使用中清理维护更便捷。轮辋的支撑筋做了均匀分布设计，在承受额定负载时应力分布均匀，不会出现局部应力集中导致的轮辋变形问题，适配轻型负载的移动设备使用需求，不管是手动推行的工具车，还是小型遥控作业机具，都能直接套用该结构做适配调整，缩短行走机构的设计开发周期。
