赛车配套格里芬燃油散热装置结构设计

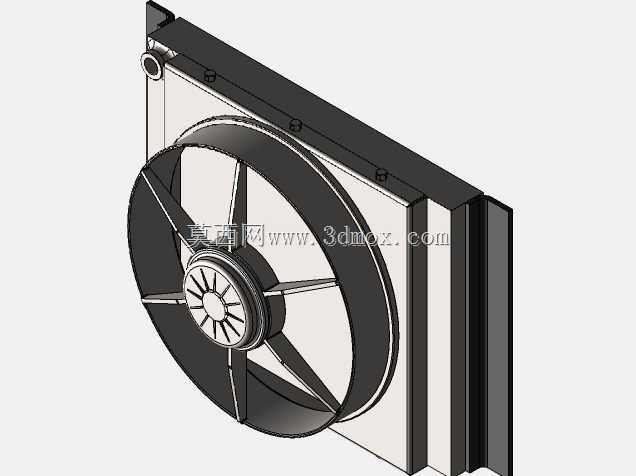

在场地赛车、拉力赛车的动力系统热管理设计中，燃油温度控制是直接影响动力输出稳定性、燃油供给效率的核心环节，这款集成轴流风扇的燃油散热装置，正是针对高负荷工况下的燃油温控需求开发的配套部件。不同于民用车辆常规燃油散热结构，赛车在全油门持续输出、连续弯道高负载工况下，燃油回路会因发动机舱热辐射、燃油泵持续做功快速升温，一旦燃油温度超出合理区间，极易出现气阻、供油压力波动问题，直接导致动力输出中断甚至熄火，这类集成式散热装置的核心作用，就是在有限的安装空间内，快速带走燃油携带的多余热量，将燃油温度稳定在最佳工作区间。从结构设计逻辑来看，该装置采用板翅式换热芯体搭配直驱轴流风扇的集成布局，换热芯体的流道设计兼顾了燃油通流阻力与换热接触面积，芯体外侧的散热鳍片采用高密度排布，在不显著增加风阻的前提下最大化空气侧换热面积；配套的轴流风扇采用七叶不等距设计，能够在低转速下提供足够的冷却风量，同时降低运转时的共振噪音，风扇外圈设置的导流罩与芯体边框紧密贴合，避免冷却气流从侧边泄漏，保证所有流经风扇的气流都能完整穿过换热芯体，提升散热效率。安装边界层面，该装置整体采用薄型长方体布局，芯体厚度控制在适配赛车侧部、前部空余安装位的尺寸范围内，侧边预留的安装支耳带有标准安装孔位，可直接通过螺栓固定在车架预留的安装点上，不需要额外制作复杂的转接支架；装置一侧预留的两个燃油管路接口采用同轴度较高的圆形接口设计，可适配赛车常用的快插燃油接头，安装时不需要对管路进行大幅度弯折调整，降低管路布置的难度。实际装车应用中，该装置既可以作为主燃油散热器匹配大马力改装赛车的燃油回路，也可以作为辅助散热部件串联在原厂燃油回路中，应对极端高温环境下的赛道驾驶需求；结构设计上充分考虑了赛车行驶中的振动工况，风扇与芯体的连接点都设置了减震缓冲结构，避免长期振动导致的连接松动、芯体渗漏问题，芯体边框采用硬质铝合金材质，在保证整体结构强度的同时尽可能降低自重，符合赛车轻量化设计的核心要求。
