24GHzK波段射频波束雷达收发组件

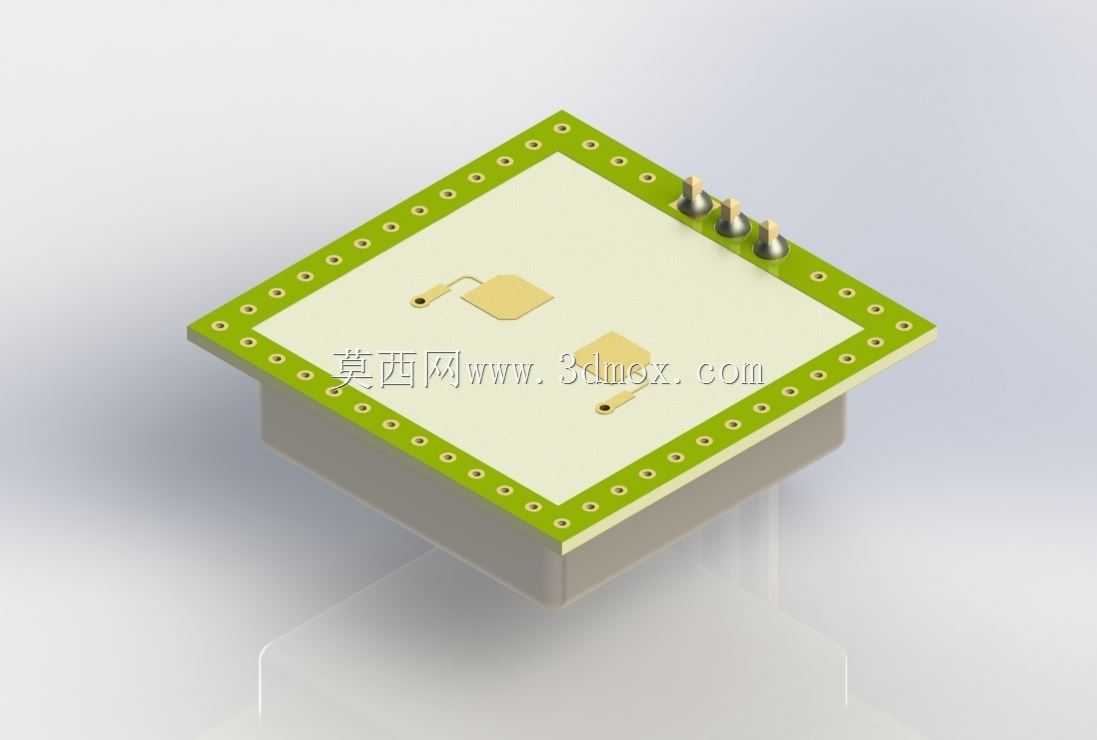

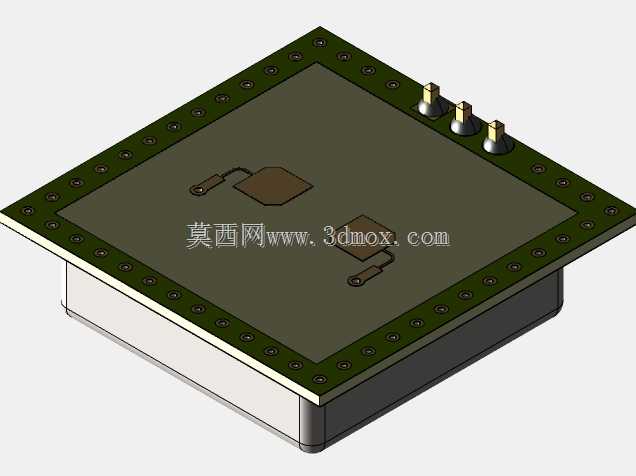

这款K波段24GHz射频波束雷达收发组件，核心面向车载自动驾驶、道路交通管控、周界安全防护三类场景设计，适配KLC3、KLC4全系列同架构收发单元的通用安装需求，有效探测距离覆盖7米范围，可精准完成近距离目标的存在检测、距离测算与移动速度识别。从结构设计逻辑来看，组件采用方形表贴封装形式，基板边缘均匀布置一圈金属化半孔焊盘，这类焊盘设计既可以在SMT回流焊接过程中保证焊锡爬升均匀，避免虚焊、连锡缺陷，也能在焊接完成后形成连续的接地屏蔽环，降低24GHz频段工作时的信号串扰与外部电磁干扰，保障射频信号收发稳定性。基板顶面预留两处独立的射频馈电焊盘，分别对应发射与接收通道，焊盘旁的微带线做了阻抗连续设计，全程保持50欧姆特性阻抗匹配，减少信号传输过程中的驻波损耗，三个同轴射频连接器布置在基板一侧边缘，采用等长布线设计，保证不同通道的信号相位差控制在允许范围内，满足波束成形的相位一致性要求。安装边界方面，组件整体为薄型方形结构，底部为平整的焊接面，无突出引脚或异形结构，可直接贴合在PCB主控板的对应焊盘位置，焊接后整体突出主板表面高度较低，不会占用过多车载电控单元的内部竖向空间，适配车载域控制器、路侧感知单元紧凑的内部布局要求，边缘焊盘的间距按照标准表贴器件工艺规范设计，可兼容常规SMT产线的钢网开孔、贴片、回流焊接全流程工艺，无需额外定制治具。在实际车载应用中，这类收发组件可作为泊车辅助、盲区检测、开门预警功能的核心感知前端，相比超声波雷达，其在恶劣天气、强光环境下的探测稳定性更优；在交通管控场景中，可安装在路侧杆件上检测路口车流量、行人过街状态，为信号配时优化提供数据支撑；在周界安全场景中，可部署在厂区、园区出入口检测非法闯入目标，相比红外对射方案，其检测范围更宽，误报率更低。设计过程中充分考虑了批量生产的工艺可行性，所有结构特征均满足注塑封装、SMT贴装的公差要求，基板与底部屏蔽腔体的结合面做了平整化处理，保证封装后的气密性，避免长期户外使用时水汽、粉尘侵入内部射频电路，影响器件使用寿命。
