通讯用陶瓷狗骨式天线绝缘固定件

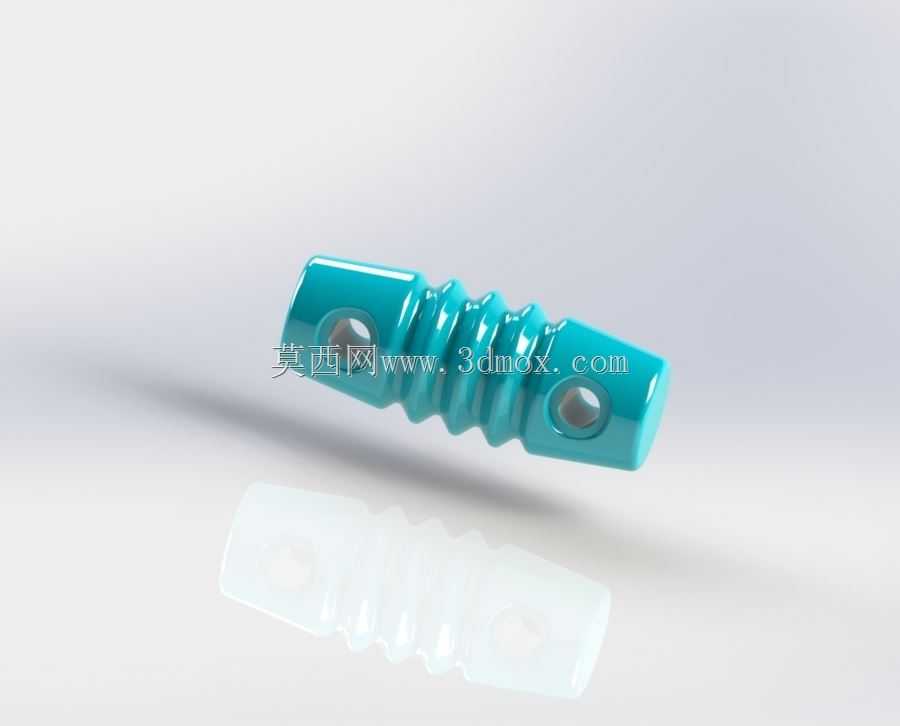

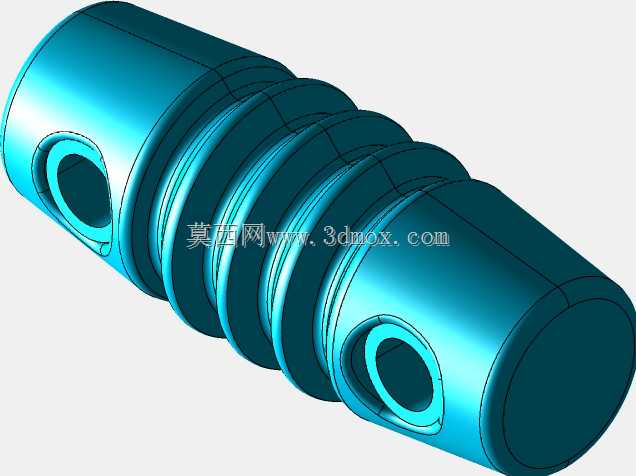

这类狗骨造型的陶瓷绝缘件，是户外射频通讯、短波无线电架设场景里的常用配套构件，核心作用是在天线振子、馈电引线与金属支撑结构之间形成可靠的电气绝缘隔断，避免射频信号通过金属支撑形成接地损耗，同时承担机械层面的载荷固定作用。从结构设计来看，整体采用两端宽、中间带多道环形凸棱的狗骨形态，两端的安装块上预留了贯通的穿装孔，可直接穿入螺栓或者金属扎带，分别连接天线振子端部与支撑塔架的固定端，安装时不需要额外定制适配夹具，常规的通讯塔装配件就能完成固定。中间段的多道环形凸棱设计，本质是拉长了绝缘件表面的爬电距离，在高湿、盐雾、积尘的户外长期使用场景下，能避免绝缘件表面形成连续的导电水膜或者污层，大幅降低高压射频下的沿面闪络风险，这也是户外高压绝缘件常用的结构设计思路。材质选用高频陶瓷，一方面是陶瓷本身的介电常数在射频频段下稳定性极强，不会因为环境温度变化、长期紫外线照射出现介电性能漂移，能保证天线系统的驻波比长期处于稳定区间，减少后期运维的调试工作量；另一方面陶瓷材质的表面硬度高、耐候性极强，不存在塑料绝缘件常见的紫外线老化、低温脆裂问题，也不会像玻璃绝缘件那样容易受外力冲击碎裂，适合沿海高盐雾、高原强紫外线、北方低温冻融等各类恶劣户外环境使用。从安装边界来看，两端安装孔的中心距、孔位直径都匹配常规短波天线、业余无线电天线的振子端部尺寸，中间绝缘段的外径控制在合理范围，不会因为构件本身尺寸过大对天线的辐射方向图造成不必要的遮挡影响，整体重量较轻，不会给天线支撑结构带来额外的风载荷负担。实际选型使用时，需要注意两端穿装固定处要加装橡胶减震垫，避免强风环境下天线振子持续晃动，在陶瓷孔位处形成应力集中导致构件碎裂；同时安装时要保证绝缘件整体处于受拉状态，避免长期受弯产生结构损伤。这类构件的三维建模过程中，需要重点保证中间环形凸棱的过渡圆角一致性，避免尖角处的应力集中，两端安装孔的同轴度要控制在合理公差范围内，防止安装时出现孔位错位导致的装配应力。
