改进型双附加轴立式五轴钻床结构设计

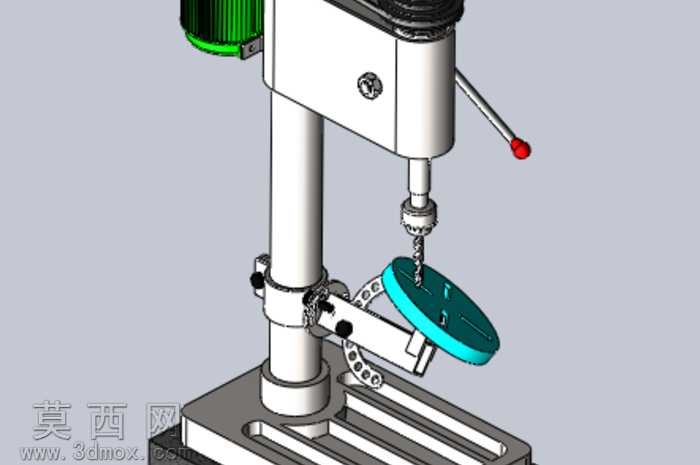

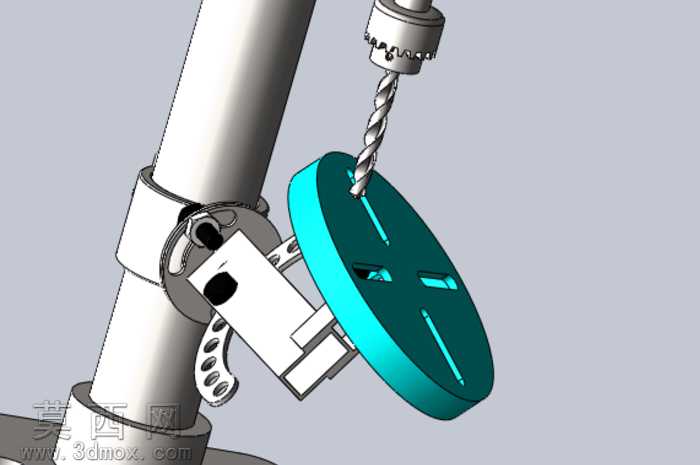

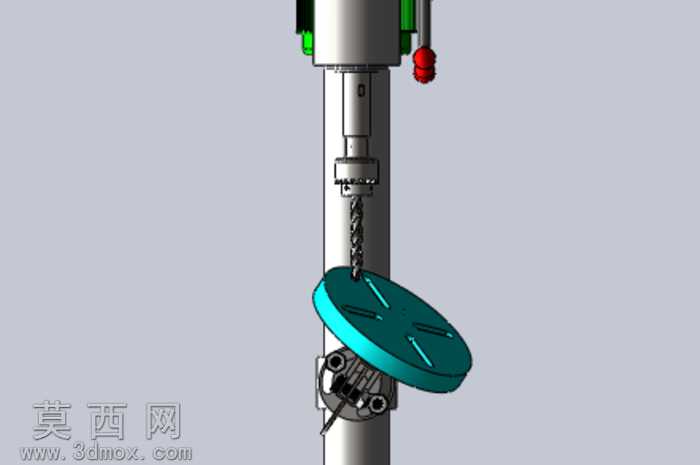

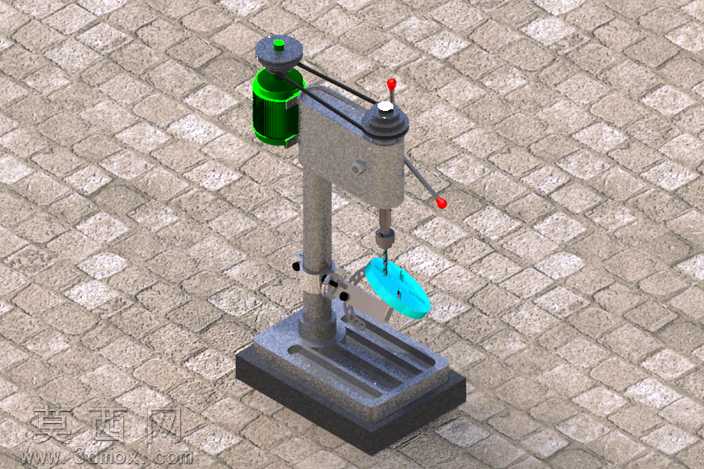

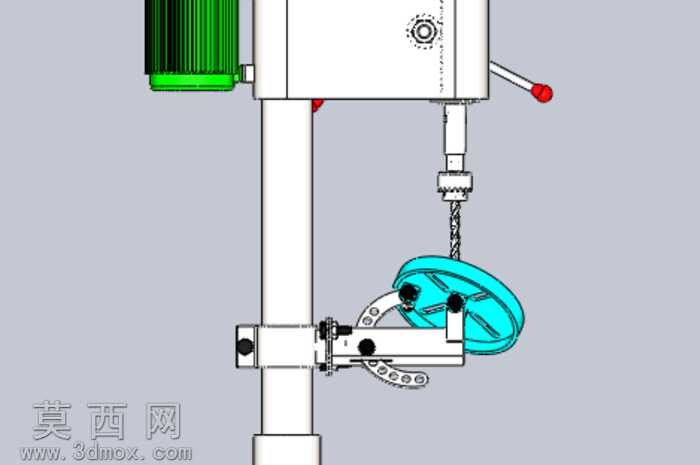

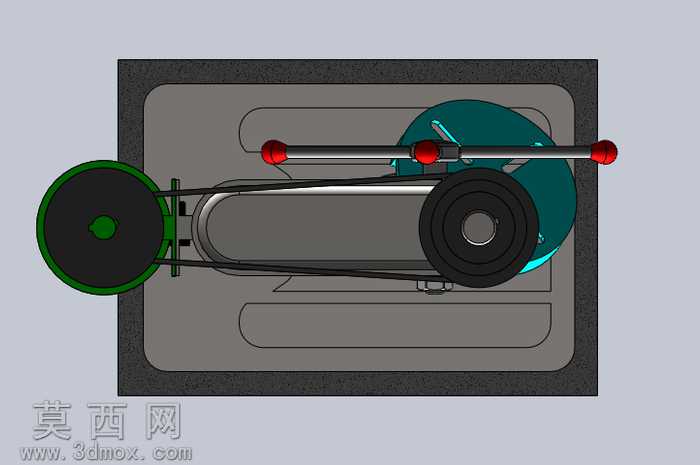

本作品为在常规立式台钻基础上拓展双附加轴的五轴钻床三维模型，建模过程中首先对传统立式钻床的基础结构进行完整还原，从底部带加强筋的铸铁底座开始，依次构建立柱升降锁紧机构、主轴进给操作摆臂、主传动电机安装座、主轴套筒进给组件、工作台装夹区域等核心基础结构，保证原有钻床的立式布局、手动进给操作逻辑完全符合常规台钻的结构特征。建模阶段对各部件的装配关系进行严谨约束，底座的T型槽结构、立柱的圆柱导向面、操作手柄的球头细节、电机的散热筋结构均按照真实台钻的比例进行还原，保证基础结构的尺寸合理性与装配干涉检查通过。在原有三轴钻床的基础上，设计人员新增两个附加旋转轴结构，在工作台装夹区域增设可摆动的角度调节轴与可回转的工件装夹轴，让原本仅能实现垂直方向钻孔作业的普通台钻，具备五轴联动加工的能力，可完成复杂曲面工件、多角度斜孔、空间位置孔系的加工作业，拓展了传统台钻的加工适用范围。材质渲染阶段，对不同部件赋予贴合真实设备的材质属性：底座、机身、立柱等铸铁部件赋予深灰色磨砂铸铁材质，还原铸铁件的哑光粗糙质感；主传动电机外壳赋予亮绿色烤漆金属材质，操作手柄的握球部分赋予红色光滑塑料材质，工作台装夹的工件夹具赋予亮蓝色半透明工程塑料材质，传动皮带赋予黑色橡胶材质，操作杆、锁紧旋钮等金属加工件赋予亮银色金属材质，地面背景采用仿古砖纹理材质，通过光影渲染突出设备的结构层次与部件区分度，让整体模型的视觉呈现贴近真实设备的实物效果。结构设计上保留了原有台钻的手动进给操作逻辑，操作人员可通过侧面的操作手柄控制主轴的垂直进给，新增的两轴结构可实现工件的多姿态调整，无需重新装夹工件即可完成不同角度的钻孔加工，既保留了传统台钻操作简便、成本低廉的优势，又通过附加轴的设计大幅提升了设备的加工适配能力，可满足小批量多品种工件的复杂钻孔加工需求，建模过程中对所有运动部件的活动行程进行了模拟验证，保证附加轴摆动、回转过程中不会与机身、主轴等固定部件发生干涉，各运动副的活动范围符合实际加工的角度需求。
